Для температур вплоть до 120°C
Рекомендовано T?V
Esbe серии VSB200
Серия предохранительных клапанов ESBE VSB200 предназначена для защиты систем отопления от избыточного давления.
Номенклатура
VSB211
VSB211
VSB211
VSB211
Снято с производства
| Артикул | Наименование | МРЦ |
|---|---|---|
| €0 |

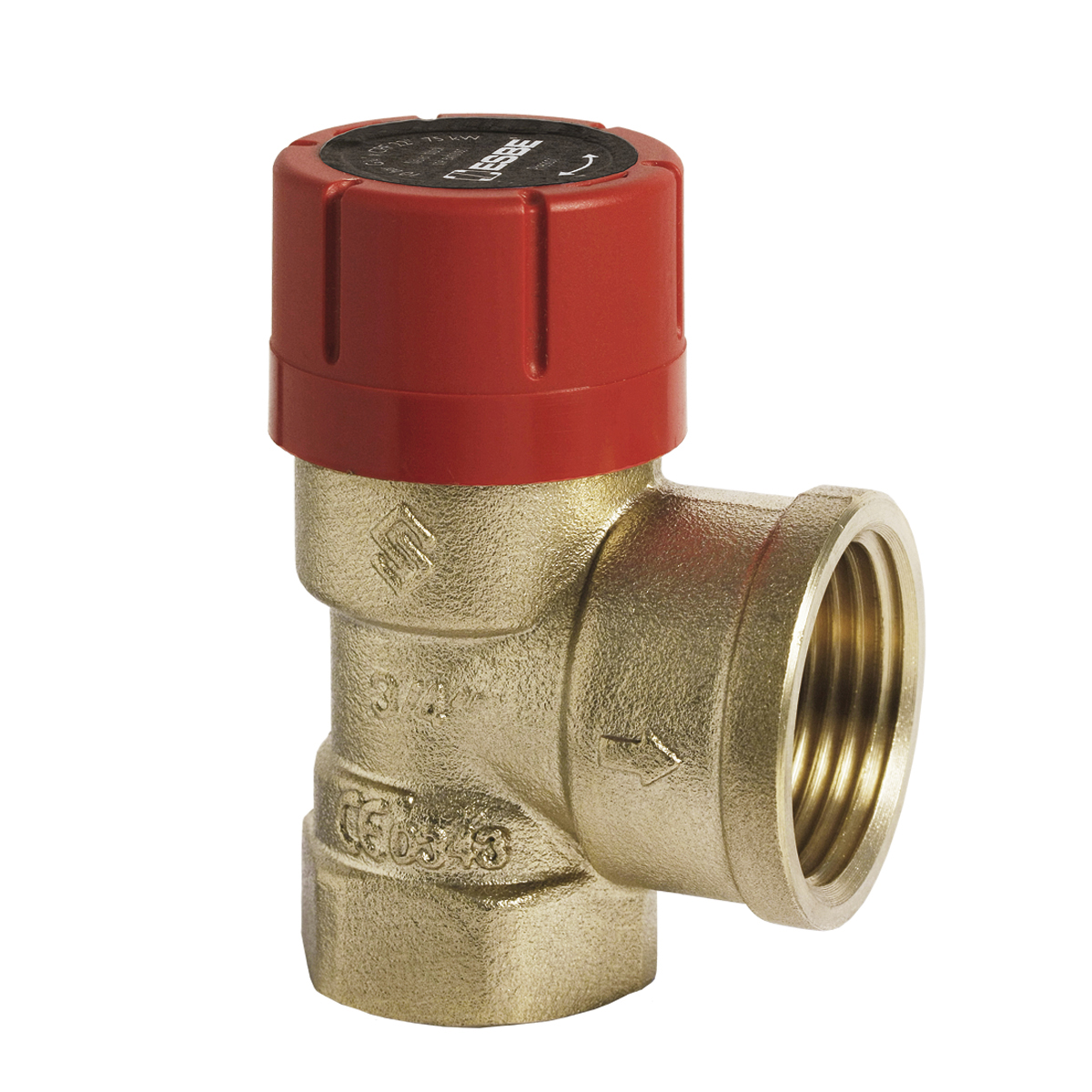

Серия VSB211, внутренняя резьба

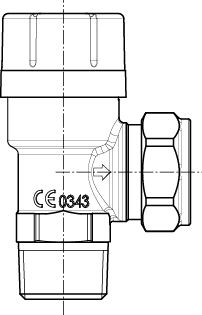

| Артикул | Наименование | DN | Соединение A | Соединение B | C | D | E | Давление в момент открытия клапана MПa | Выпускная способность, л/ч | Выпускная способность, кВт | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3602 25 00 | VSB211 | 20 | R 3/4" | Rp 3/4" | 70,9 | 30,5 | 23,5 | 0,15 | 350 | 115 | €0 |
| 3602 26 00 | VSB211 | 20 | R 3/4" | Rp 3/4" | 70,9 | 30,5 | 23,5 | 0,2 | 350 | 135 | €0 |
| 3602 27 00 | VSB211 | 20 | R 3/4" | Rp 3/4" | 70,9 | 30,5 | 23,5 | 0,25 | 425 | 150 | €0 |
| 3602 28 00 | VSB211 | 20 | R 3/4" | Rp 3/4" | 70,9 | 30,5 | 23,5 | 0,3 | 425 | 165 | €0 |

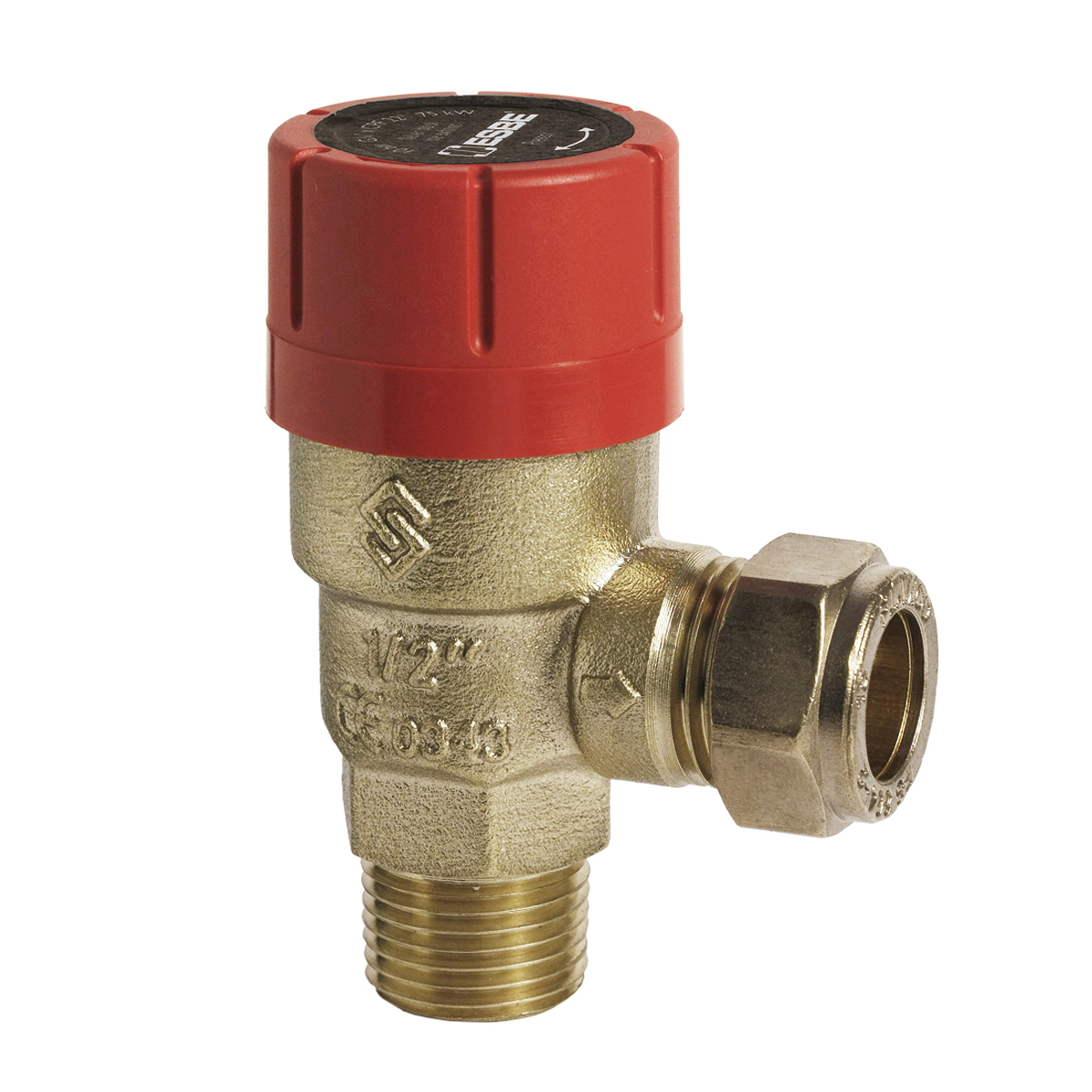

Серия VSB232, внешняя резьба и компрессионный фитинг
| Артикул | Наименование | DN | Соединение A | Соединение B | C | D | E | Давление в момент открытия клапана MПa | Выпускная способность, л/ч | Выпускная способность, кВт | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3602 20 00 | VSB232 | 15 | R 1/2" | CPF 15 мм | 81,2 | 40,5 | 34,0 | 0,15 | 175 | 80 | €0 |
| 3602 23 00 | VSB232 | 15 | R 1/2" | CPF 15 мм | 81,2 | 40,5 | 34,0 | 0,3 | 200 | 115 | €0 |
| 3602 35 00 | VSB232 | 20 | R 3/4" | CPF 22 мм | 85,4 | 40,5 | 38,0 | 0,15 | 175 | 105 | €0 |
Технические данные
Технические данные
Класс давления
PN 16
Окружающая температура
мин. -10 °C
макс.: 120 °C
макс.: 120 °C
Соединения
Внутренняя резьба (Rp): EN 10226-1
Компрессионный фитинг (CPF): EN 1254-2
Внешняя резьба (R): ISO 7/1
Компрессионный фитинг (CPF): EN 1254-2
Внешняя резьба (R): ISO 7/1
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Латунь CW 617N
Соответствие
PED 2014/68/EU
