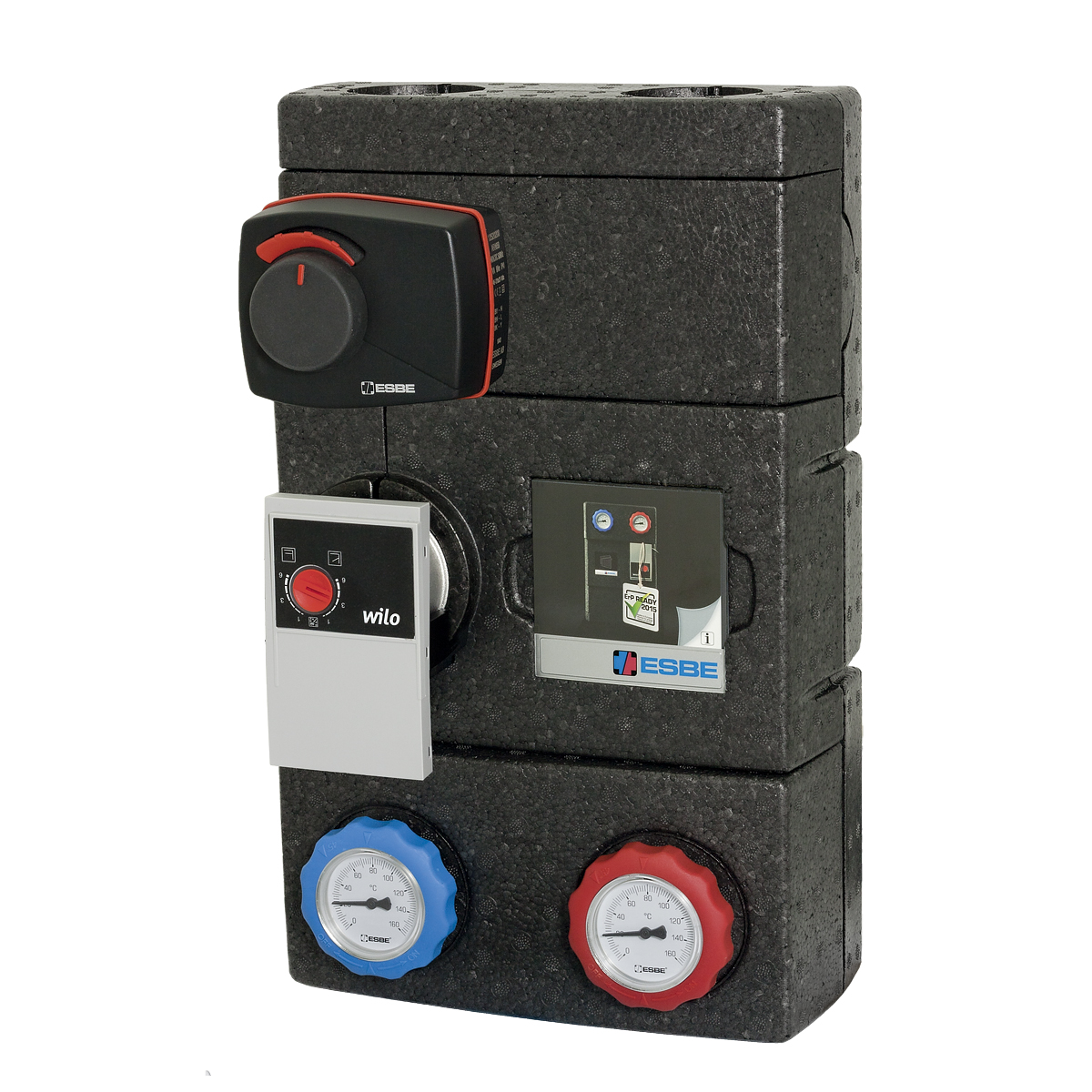

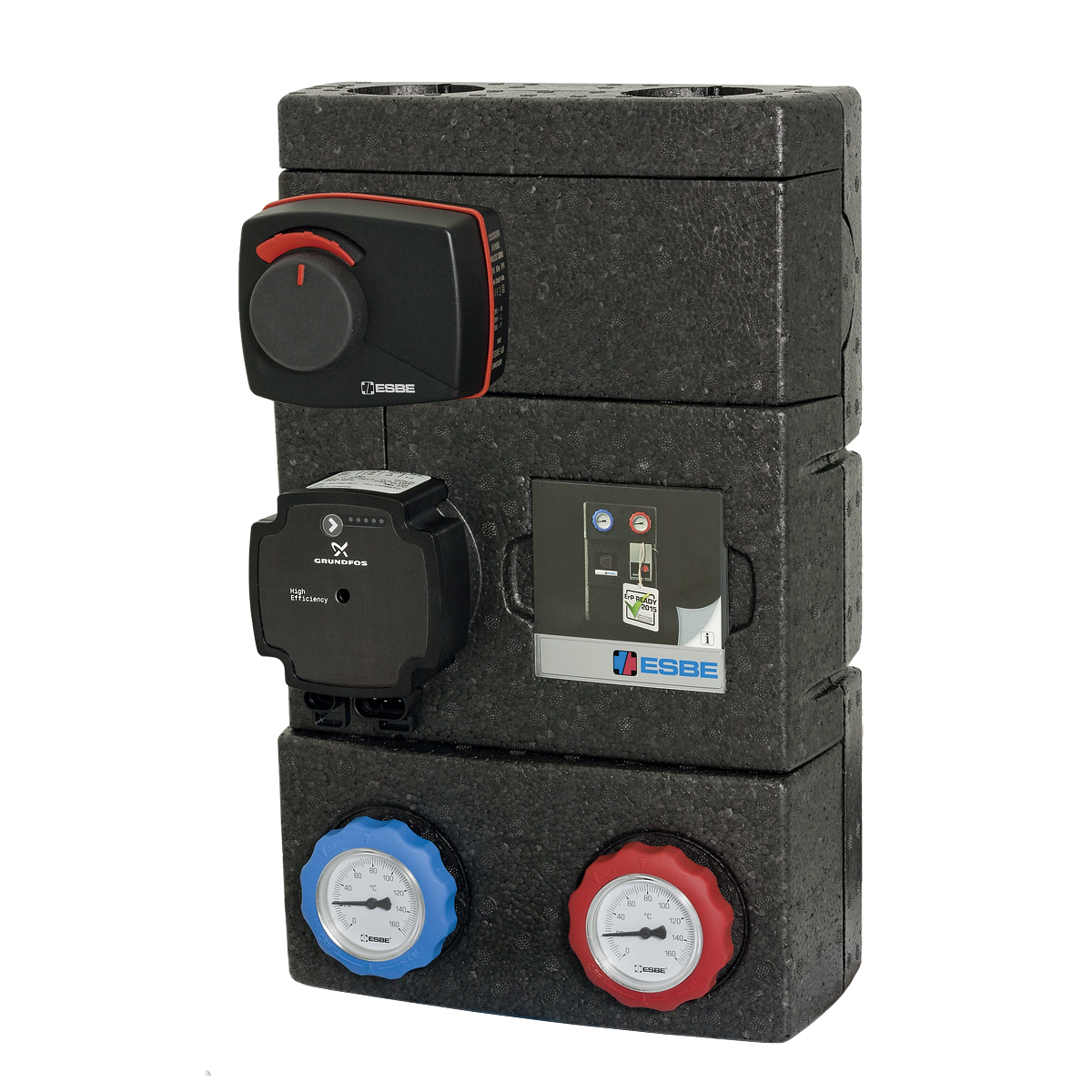

Esbe серии GSA100

Изделие ESBE серии GSА100 — это модуль регулирования температуры теплоносителя на обратной линии. Предназначен для применения в контурах, где требуется контроль температуры теплоносителя на обратной линии. Изделие оснащено двумя запорными кранами с термометрами, обратным клапаном, высококлассным теплоизоляционным кожухом и энергоэффективным циркуляционным насосом. GSА100 поставляется в комплекте с 3-ходовым поворотным смесительным клапаном и сервоприводом. Модуль контроля температуры на обратной линии GSA100 обычно служит для предварительной балансировки системы, обладает лучшими регулирующими характеристиками, совместим с большинством контроллеров, предлагаемых на рынке.

Предварительный баланс системы
Совместим с большинством контроллеров обратной линии и контроллеров котельного оборудования
Лучшие регулирующие характеристики
Высококлассный теплоизоляционный кожух
Номенклатура
GSA111
GSA111
GSA111
GSA111
Серия GSA111
АртикулНаименованиеHасосПодсоединение JПодсоединение IDNТемпературный диапазон °CМРЦ
6114 01 00GSA111Wilo 25/6G 1"Rp 1"25с помощью внешнего контроллера€0
6114 03 00GSA111 Wilo 25/7.5G 1½"Rp 1¼"32с помощью внешнего контроллера€0
Серия GSA112
АртикулНаименованиеHасосПодсоединение JПодсоединение IDNТемпературный диапазон °CМРЦ
6114 05 00GSA112Grundfos 25-50G 1"Rp 1"25с помощью внешнего контроллера€0
6114 07 00GSA112Grundfos 25-70G 1½"Rp 1¼"32с помощью внешнего контроллера€0
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Внутренняя резьба (G): ISO 228/1
Наружная резьба (G), ISO 228/1
Встроенный циркулирующий насос:
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
Энергопотребление - Wilo 25/6: 3-45 Вт
Энергопотребление - Wilo 25/7.5: 3-76 Вт
Энергопотребление - Grundfos 25-50: 2-34 Вт
Энергопотребление - Grundfos 25-70: 2-53 Вт
Класс защиты корпуса: IP X4D
Встроенный смесительный клапан:
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Диапазон регулирования Kv/Kv мин, A-AB: > 100
Встроенный привод:
Управляющий сигнал: 3-точечное управление
Электропитание: 230 ± 10% в пер. тока, 50 Гц
Энергопотребление: 5 ВА
Время закрытия 90°: 120 s
Класс защиты корпуса: IP41
Класс защиты: II
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Внутренняя резьба (G): ISO 228/1
Наружная резьба (G), ISO 228/1
Встроенный циркулирующий насос:
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
Энергопотребление - Wilo 25/6: 3-45 Вт
Энергопотребление - Wilo 25/7.5: 3-76 Вт
Энергопотребление - Grundfos 25-50: 2-34 Вт
Энергопотребление - Grundfos 25-70: 2-53 Вт
Класс защиты корпуса: IP X4D
Встроенный смесительный клапан:
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Диапазон регулирования Kv/Kv мин, A-AB: > 100
Встроенный привод:
Управляющий сигнал: 3-точечное управление
Электропитание: 230 ± 10% в пер. тока, 50 Гц
Энергопотребление: 5 ВА
Время закрытия 90°: 120 s
Класс защиты корпуса: IP41
Класс защиты: II
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Аксессуары и запасные части
Запасные части для Esbe серии GSA100
