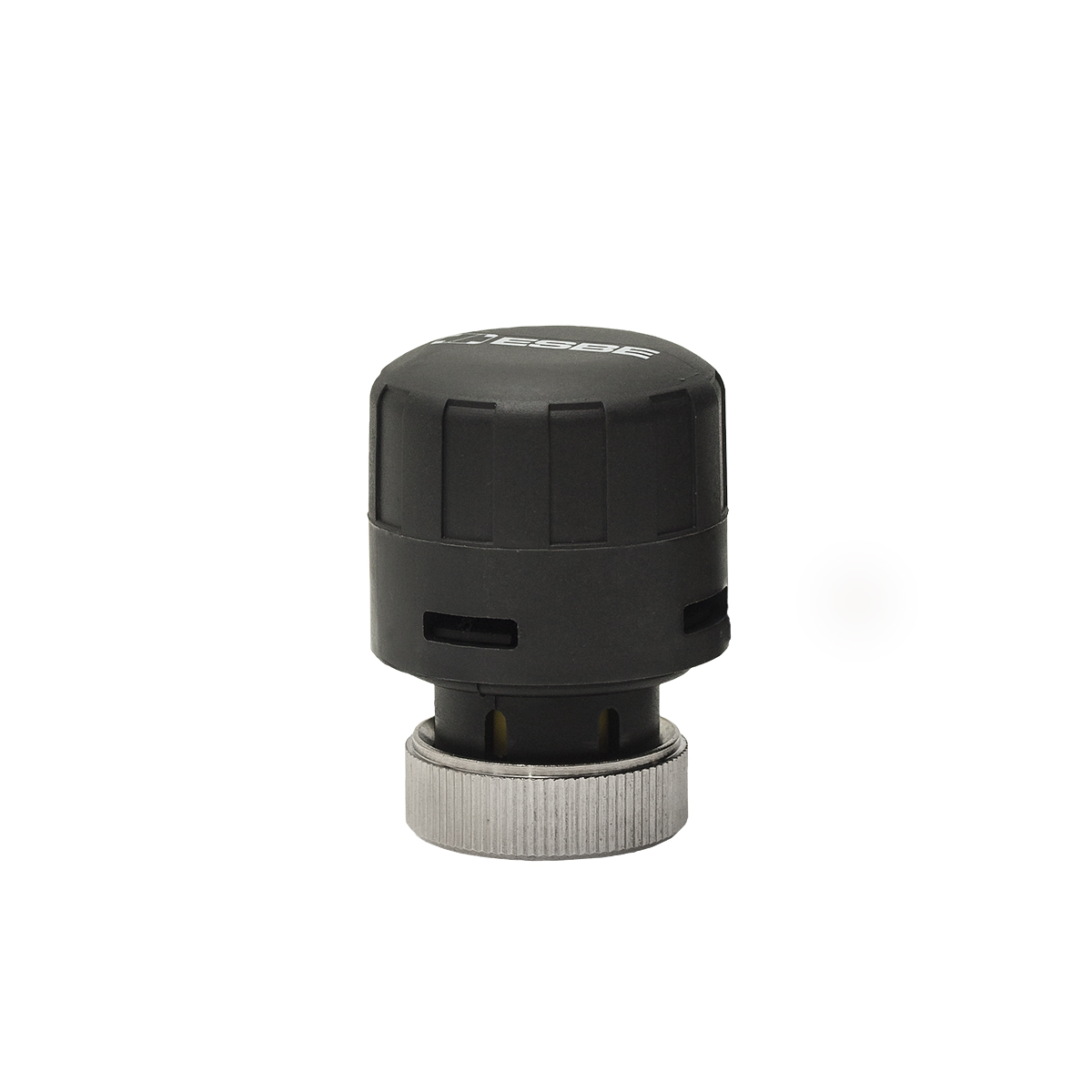

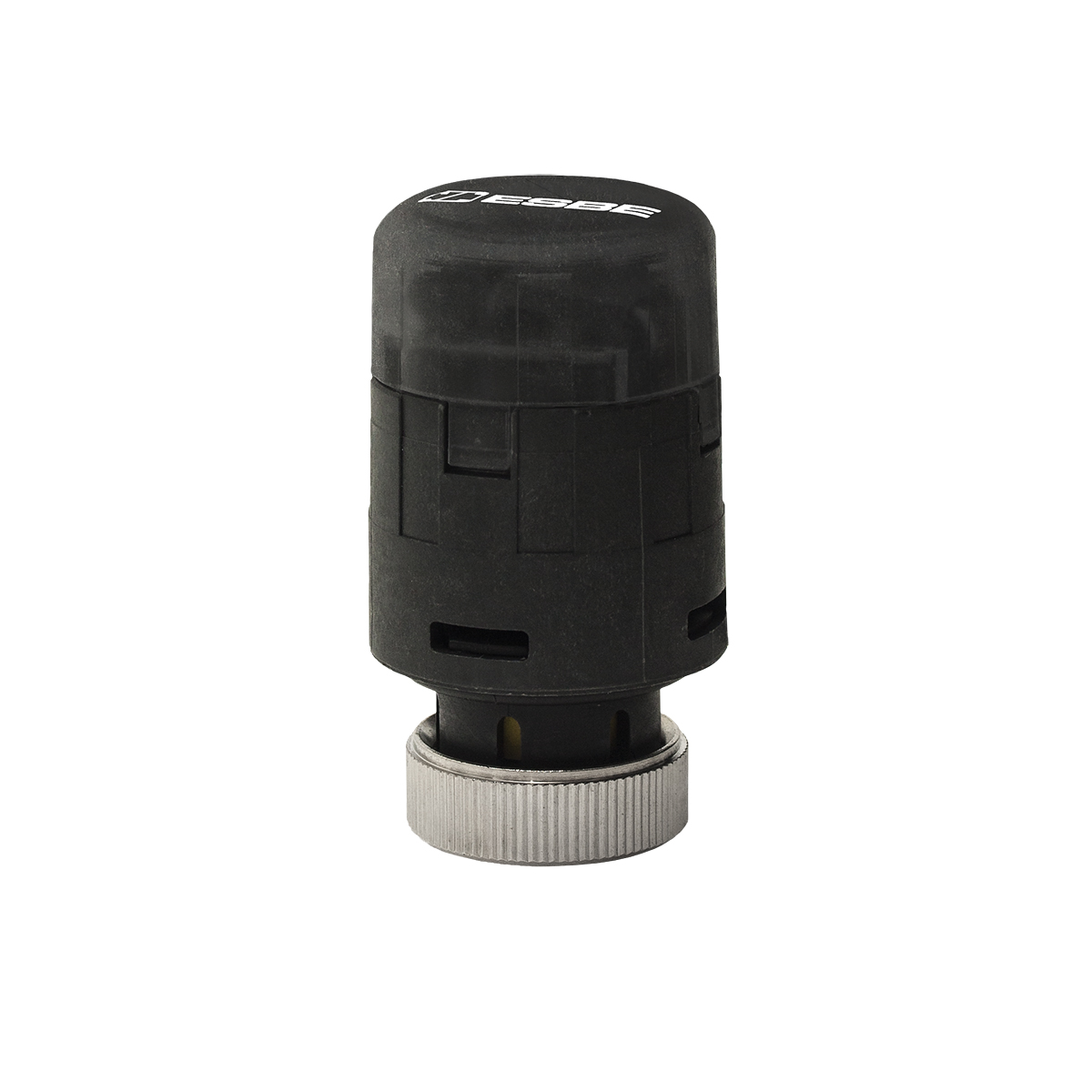

Esbe серии ALG400

Термоэлектрический исполнительный механизм ESBE серии ALG400 предназначается для клапанов вентиляторного доводчика, таких как ESBE серии VLG100 для нагрева и охлаждения. Исполнительный механизм работает с усилием 140 Н и имеет рабочий ход 2,5 мм. Приводное устройство — узел клапана, легко монтируется на кольцевую гайку с резьбой. Применяются 3 версии. Исполнительный механизм может быть версии, работающей от 24 В пост./пер. тока или от 230 В пер. тока с двумя точками сигнала управления, или версии, работающей от 24 В пер. тока с пропорциональным сигналом управления.

Превосходная сочетаемость исполнительного устройства и клапанов ESBE серии VLG100
Индикатор хода на исполнительном устройстве
Доступны различные виды сигналов управления
Легкая установка благодаря кольцевой гайке с резьбой
Номенклатура
Серии ALG400
АртикулНаименованиеХод плунжера, ммУсилие NЭлектропитание В переменного токаУправляющий сигналМРЦ
22500300ALG438Array14024Пропорциональный€0
22500200ALG436Array14024 В пост./пер. тока2-х позиционное управление€0
22500100ALG434Array140110–2302-х позиционное управление€0
Поддержка установки
Примеры установки
Примеры установки
Технические данные
Технические данные
Окружающая температура
макс.: +50 °C
мин. +2 °C
Класс защиты
II
Ход плунжера, мм
2.5 мм
Степень защиты корпуса:
IP 44 (вертикальная установка)
Потребление электроэнергии:
запуск-ALG434: 50 Вт (230 В) / 12 Вт (110 В)
запуск-ALG436: 4 Вт
запуск-ALG438: 5 Вт
работа-1.8 Вт
Электропитание:
ALG434: 110–230 В пер. тока, 50/60 Гц
ALG436: 24 В пер. тока, 50/60 Гц; 24 В пост. тока
ALG438: 24 В пер. тока, 50/60 Гц
Сигнал управления,
ALG434, ALG436: 2-позиционный
ALG438: 0–10 В пост.тока
Время работы
см. Спецификация
Материал
корпус из технополимера, самогасящийся, V0
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

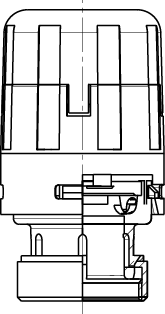

2D-изображения
Инструкция по установке
Спецификация
