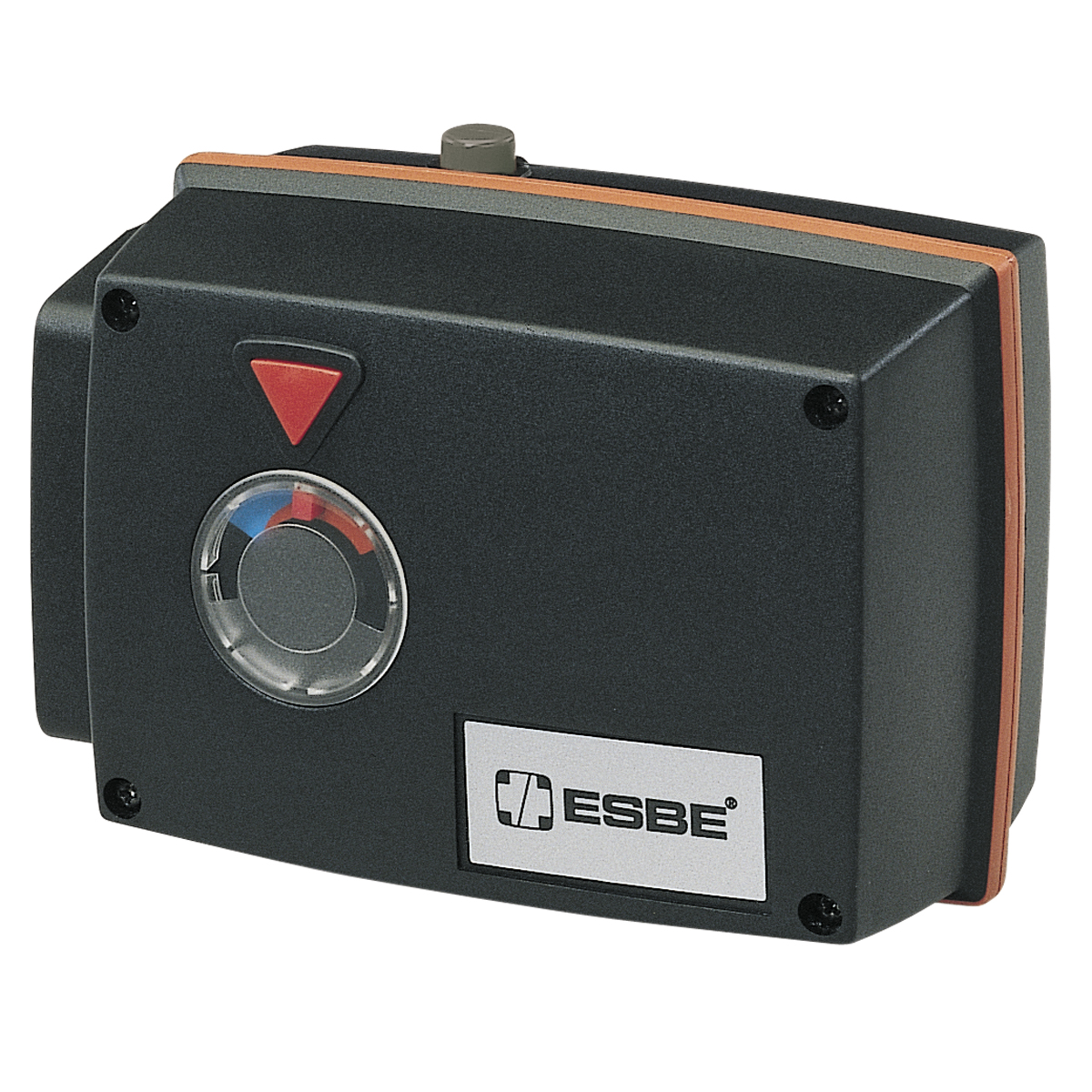

Esbe серии Пропорциональный 90

Привод Esbe cерии 90 с пропорциональным (напряжение/ток) сигналом подходит для операций смешивания совместно с такими клапанами, как 3F и 5MG. В этих сферах применения может быть использовано любое положение рабочего диапазона привода для достижения необходимого уровня смешивания. Привод управляется напряжением или токовым управляющим сигналом и обеспечивает более точную работу привода и клапана. Привод разработан для работы с ротационными клапанами DN 15-150 и имеет регулируемые кулачковые диски для получения диапазона действия 30°-180° или даже 355° в зависимости от версии. Серия может легко управляться вручную кнопкой выключения и рычагом.

Настраиваемый рабочий диапазон.
Ассортимент для любых потребностей.
Возможны различные типы управляющих сигналов.
Номенклатура
Серия 90, пропорциональный 24 В переменного/постоянного тока
АртикулНаименованиеПримечаниеЭлектропитание В переменного токаКрутящий момент, НмУправляющий сигналВремя действия 90°, секМРЦ
1255 01 0092PДиапазон действия 90°24150..10 В, 2..10 В, 0..20 мА, 4..20 мА60/90/120€457,86
1255 02 0092P2Диапазон действия 180°24150..10 В, 2..10 В, 0..20 мА, 4..20 мА120/180/240€468,49
1255 04 0092P4Диапазон действия 355°24150..10 В, 2..10 В, 0..20 мА, 4..20 мА120/240/360€503,32
Поддержка установки
Электрическое подключение
Серии ARA641-ARA644, ARA651-ARA654, ARA661-ARA664, ARA671-ARA674. Привод с предварительно установленным вспомогательным выключателем, серии ARA642, ARA644, ARA652, ARA654, ARA662, ARA664, ARA672, ARA674, ARA692, ARA694.
Электрическое подключение
Приводы подключаются при помощи двух отдельных кабелей: один кабель для управления приводом и один кабель для вспомогательного выключателя.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Технические данные
Технические данные
Окружающая температура
макс.: +55 °C
мин.: -15 °C
Потребление энергии,
5 ВА
Электропитание:
24 ± 10% В перем.тока/пост.тока, 50/60 Гц
Величина вспомогательного выключателя:
6(3) А 250 В переменного тока
Класс защиты
II
Степень защиты корпуса:
IP54
Масса:
0.8 кг
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
