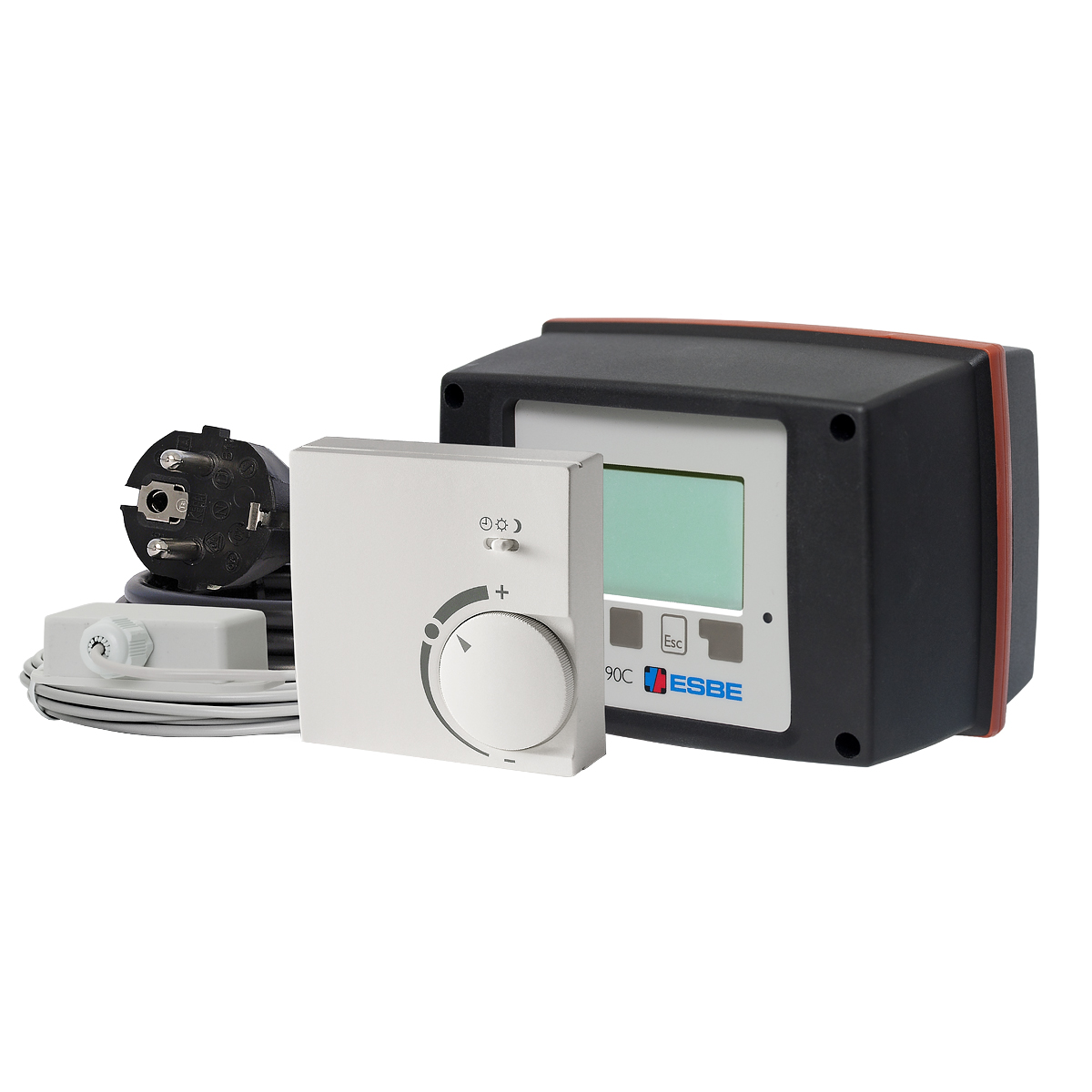

Esbe серии 90C

Контроллеры Esbe серии 90C - это погодозависимые автоматические устройства управления со встроенным приводом для использования на смесительных клапанах. Контроллер выпускается в трех различных вариантах. Все версии оснащены полными графическими дисплеями для удобства использования и мгновенной настройки. В зависимости от версии серия 90C может обрабатывать до 7 входов с данными от различных источников и контролировать до 3 выходов. Это превращает ее в универсальный блок точного контроля над отопительными контурами и компонентами систем. *Потенциальная экономия: 17% при работе с датчиком внешней температуры, 24% при работе с датчиками внешней и внутренней температуры (Источник: журнал Шведской Потребительской Ассоциации RadRon).

Быстрый и лёгкий монтаж.
Многочисленные сферы применения.
Потенциальная экономия энергии до 24%*.
Различные версии для различных целей.
Номенклатура
Установочные размеры для контроллера серии 90С со смесительными клапанами ESBE VRG100, VRG200, VRG300 и VRB100
Установочные размеры для контроллера серии 90С со смесительными клапанами ESBE VRG100, VRG200, VRG300 и VRB100
Установочные размеры для контроллера серии 90С со смесительными клапанами ESBE VRG100, VRG200, VRG300 и VRB100
Установочные размеры для контроллера серии 90С со смесительными клапанами ESBE VRG100, VRG200, VRG300 и VRB100
Серия 90C-1-90
АртикулНаименованиеКол-во универсальных сенсоровКомнатный датчик прилагаетсяКабель датчиков прилагаетсяКол-во выходных источниковКол-во входных источниковПримечаниеМРЦ
1260 15 0090C-1A-90------нетда13Заменяет 1260 11 00€607,72
1260 16 0090C-1B-90------нетнет13Заменяет 1260 12 00€583,53
1260 17 0090C-1C-90------дада13Заменяет 1260 13 00€718,35
Серия 90C-3-90
АртикулНаименованиеКол-во универсальных сенсоровКомнатный датчик прилагаетсяКабель датчиков прилагаетсяКол-во выходных источниковКол-во входных источниковПримечаниеМРЦ
1260 36 0090C-3B-903нетнет36Заменяет 1260 22 00,1260 32 00€716,13
1260 37 0090C-3C-90 3дада36Заменяет 1260 23 00,1260 33 00€831,83
Поддержка установки
Примеры установки
Примеры установки
Технические данные
Класс контроля температуры ErP:
Серия 90C-1A, 90C-1B, 90C-3B: III
Серия 90C-1C, 90C-3C: VII
Технические данные
Базовое устройство:
Контроллер привода с пластиковым корпусом, предварительно подготовленный для установки питания и датчиков
Температурный диапазон,
Датчик потока в трубопроводе CRS211, 1.5m от 0 до +105°C
наружный датчик CRS214 от -50 до +70°C
Универсальный датчик CRS213 ∅5mm, 1.5m от 0 до +105°C
Универсальный датчик CRS231 от +10 до +30°C
Высокотемпературный датчик CRS215 от -50 до +550°C
Окружающая температура
макс.: +40 °C
мин.: 0 °C
Электропитание:
230 В: 230±10% В переменного тока, 50 Гц
Влажность окружающей среды:
макс. 85 % RH при 25°C
Привод:
Время действия 120 сек/90°
Потребление энергии,
около 5.0 ВА
Потребление электроэнергии:
Серия 90C-1A, 90C-1B, 90C-3B: 1.5 %
Серия 90C-1C, 90C-3C: 3.5 %
Напряжение на выходе:
3-ходовой, 24 В переменного тока
Размеры (ВxШxД):
приблизительно. 95x135x85 мм
Дисплей:
полный графический дисплей 128x64 точек
Действие:
вводные клавиши
Общая допустимая мощность нагрузки выходного реле 1–3:
2(0.8)A 250 В переменного тока (циркуляционный насос 185 Вт)
Кабель датчиков:
4x0.38мм2, макс. длина 30м
Крутящий момент:
15 Нм
Степень защиты корпуса:
IP54 или DIN 40050 CE
Световой излучающий диод:
полихромный/многоцветный
Датчики:
Температурные датчики типа PT1000
Масса:
0.9 кг
Класс защиты
II
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Трехмерный чертеж (файл stp)
90C
2D-изображения
90C
Декларация
Инструкция по установке
Спецификация
Аксессуары и запасные части
