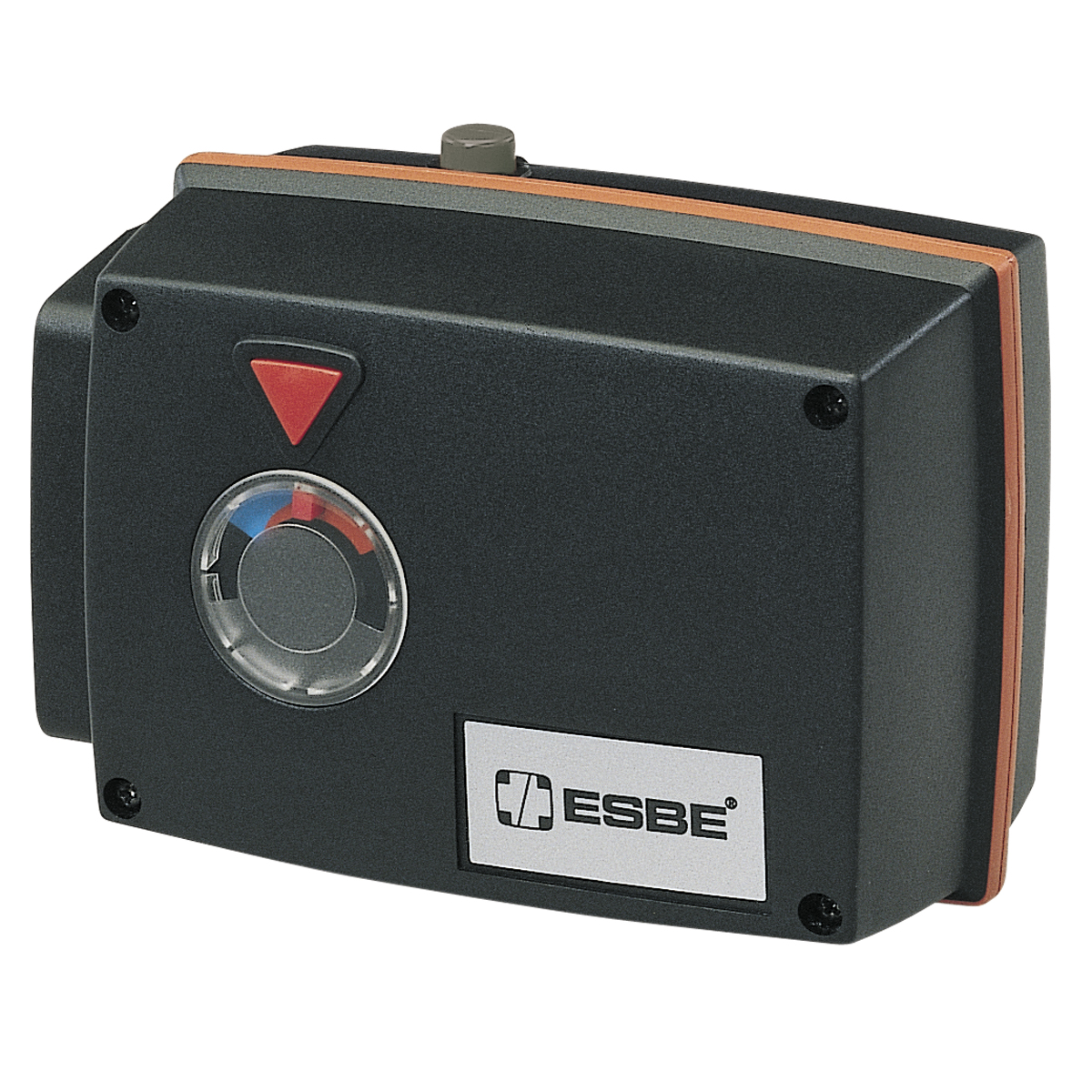

Esbe серии 2-точечный 90

Привод Esbe серии 90 с 2-точечным (включить/выключить) сигналом подходит для операций отвода совместно с переключающими/отводными клапанами. В этих сферах применения используются только концевые положения рабочего диапазона привода. Привод должен быть оснащен встроенным реле, выбирается если управляется термостатом с положениями включено/выключено.

Настраиваемый рабочий диапазон.
Со встроенным реле.

Номенклатура
Установочные размеры для приводов серии 90 со смесительными клапанами ESBE серий MG, G, F, T/TM, H/HG и BIV.
Установочные размеры для приводов серии 90 со смесительными клапанами ESBE серий MG, G, F, T/TM, H/HG и BIV.
Серия 90, 2-точечный 230 В переменного тока
АртикулНаименованиеПримечаниеЭлектропитание В переменного токаКрутящий момент, НмУправляющий сигналВремя действия 90°, секМРЦ
1205 25 0097Со встроенным реле23052-точечное управление SPST15€320,46
1205 26 0098Со встроенным реле230152-точечное управление SPST60€320,46
Поддержка установки
Электрическое подключение
2-точечный сигнал управления серии ARA635-ARA638, ARA645-ARA648, ARA655-ARA658. Направление вращения можно выбрать при помощи настройки перемычки.
Технические данные
Технические данные
Окружающая температура
макс.: +55 °C
мин.: -15 °C
Потребление энергии,
5 ВА
Электропитание:
230 В: 230±10% В переменного тока, 50 Гц
Величина вспомогательного выключателя:
6(3) А 250 В переменного тока
Класс защиты
II
Степень защиты корпуса:
IP54
Масса:
0.8 кг
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Трехмерный чертеж (файл stp)
90
2D-изображения
90
Инструкция по установке
Спецификация
Аксессуары и запасные части
Опции для Esbe серии 2-точечный 90
Запасные части для Esbe серии 2-точечный 90
