Esbe серии VZC, VZD

Серии VZC и VZD являются компактными отводными клапанами из латуни для использования в тепловых насосах, сферах применения напольного отопления или в сферах применения отопления, вентиляции и кондиционирования воздуха (HVAC). Главной отличительной чертой является способность быстрого изменения направления потока между двумя контурами способствующая эффективности использования энергии. Привод серии VZC оснащен соединителями типа Molex для быстрого подключения кабеля к управляющему устройству. Привод серии VZD поставляется с фиксированным кабелем и имеет степень защиты IP40. В качестве опции серии VZC и VZD могут поставляться с вспомогательным выключателем.

Быстрое переключение
Доступен вспомогательный переключатель
Антиблокирующая программа каждые семь дней
Нулевой процент утечек
Номенклатура

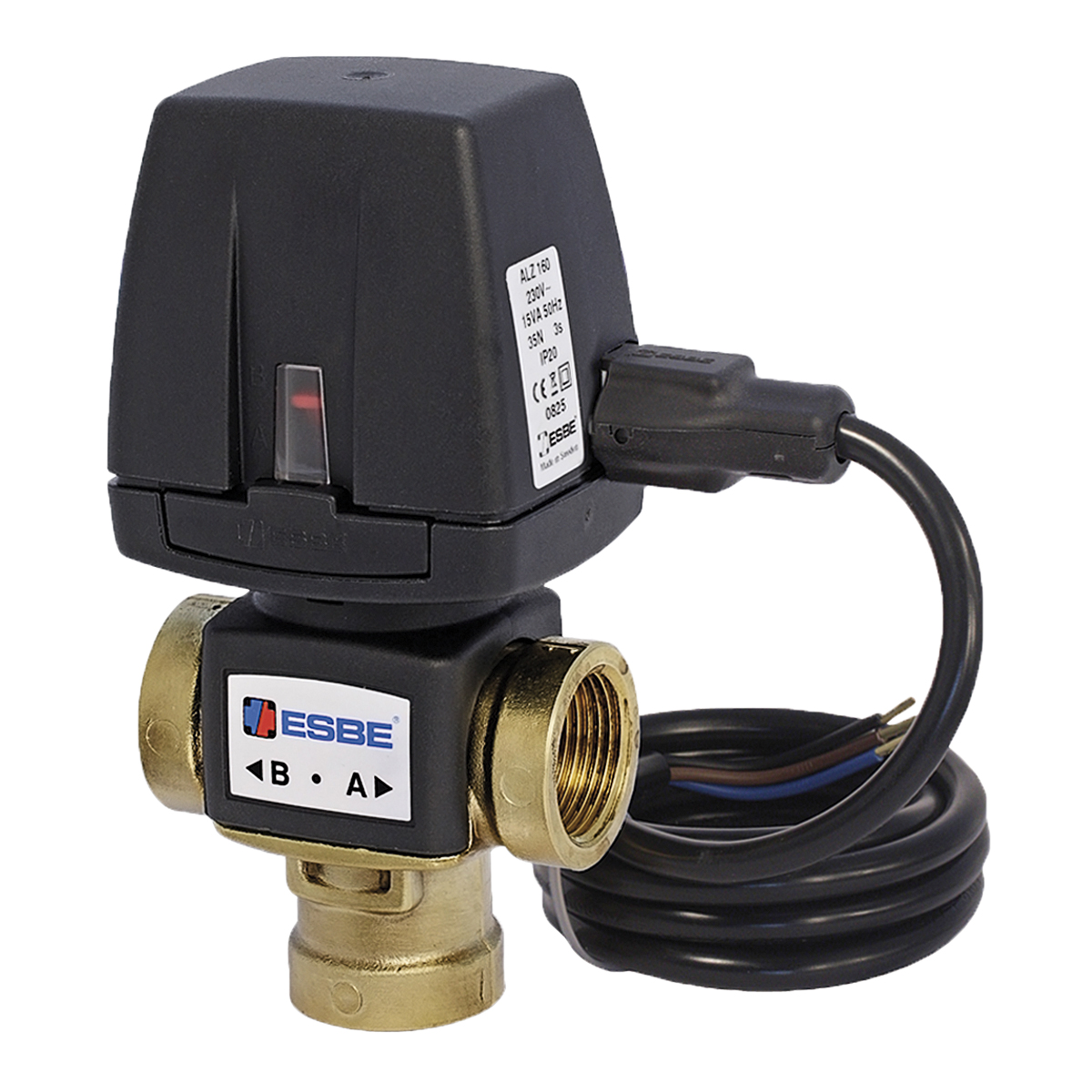

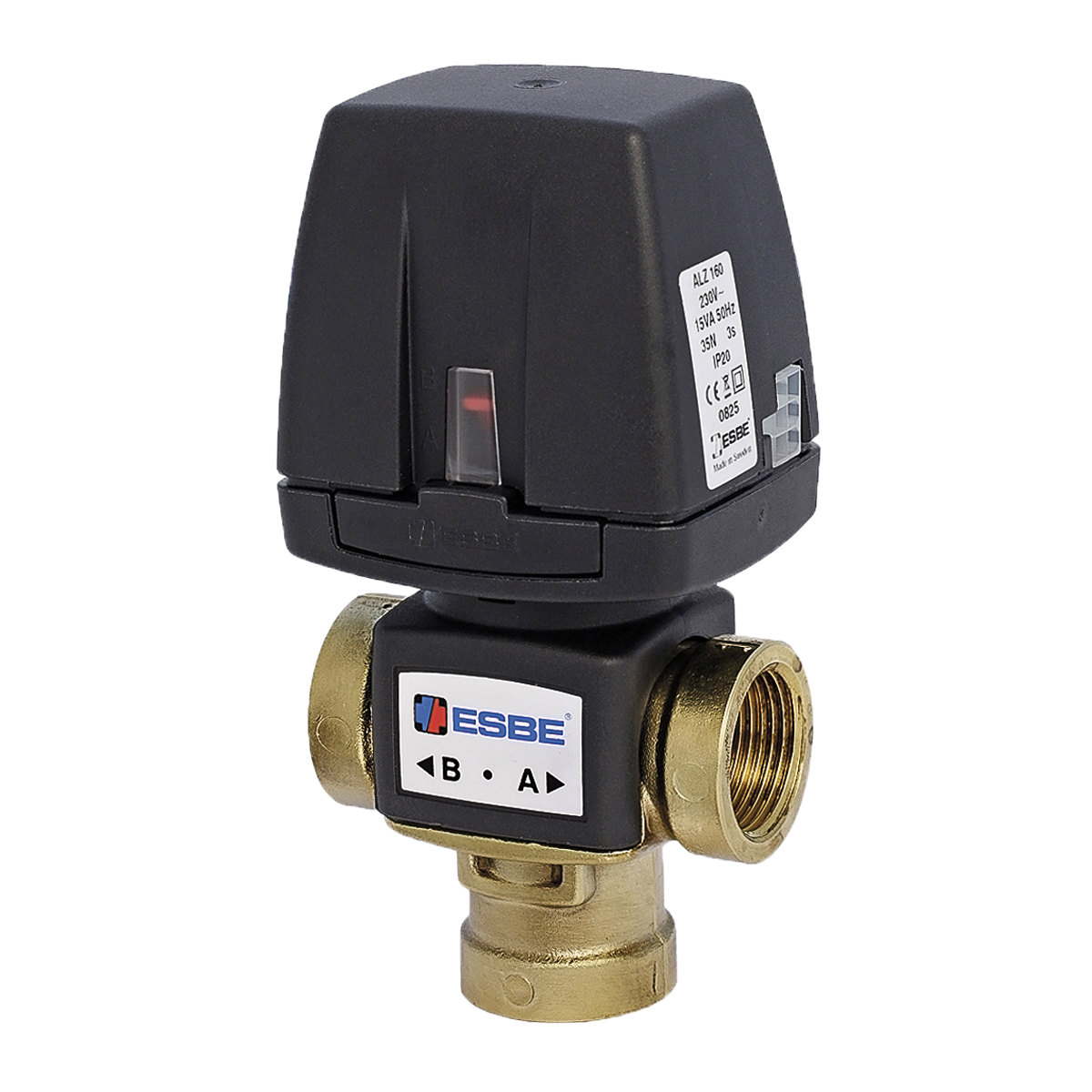

Серия VZС и VZD, внутренняя резьба
АртикулНаименованиеDNKVSАBCDEКабельное исполнениеМРЦ
4308 01 00VZD161206,57042997058фиксированный кабель€170,57
4306 02 00VZC161206,57042997058без кабеля€0

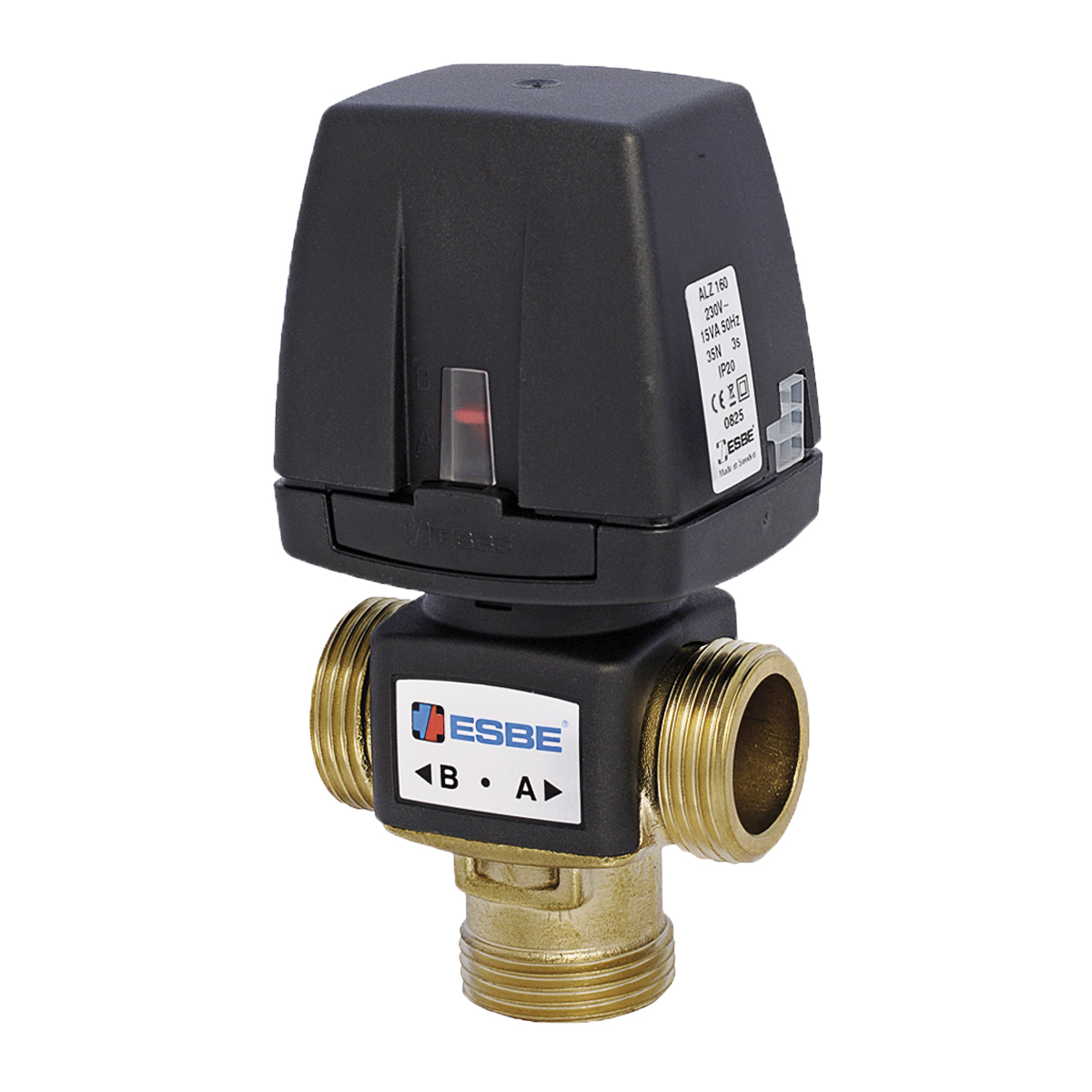

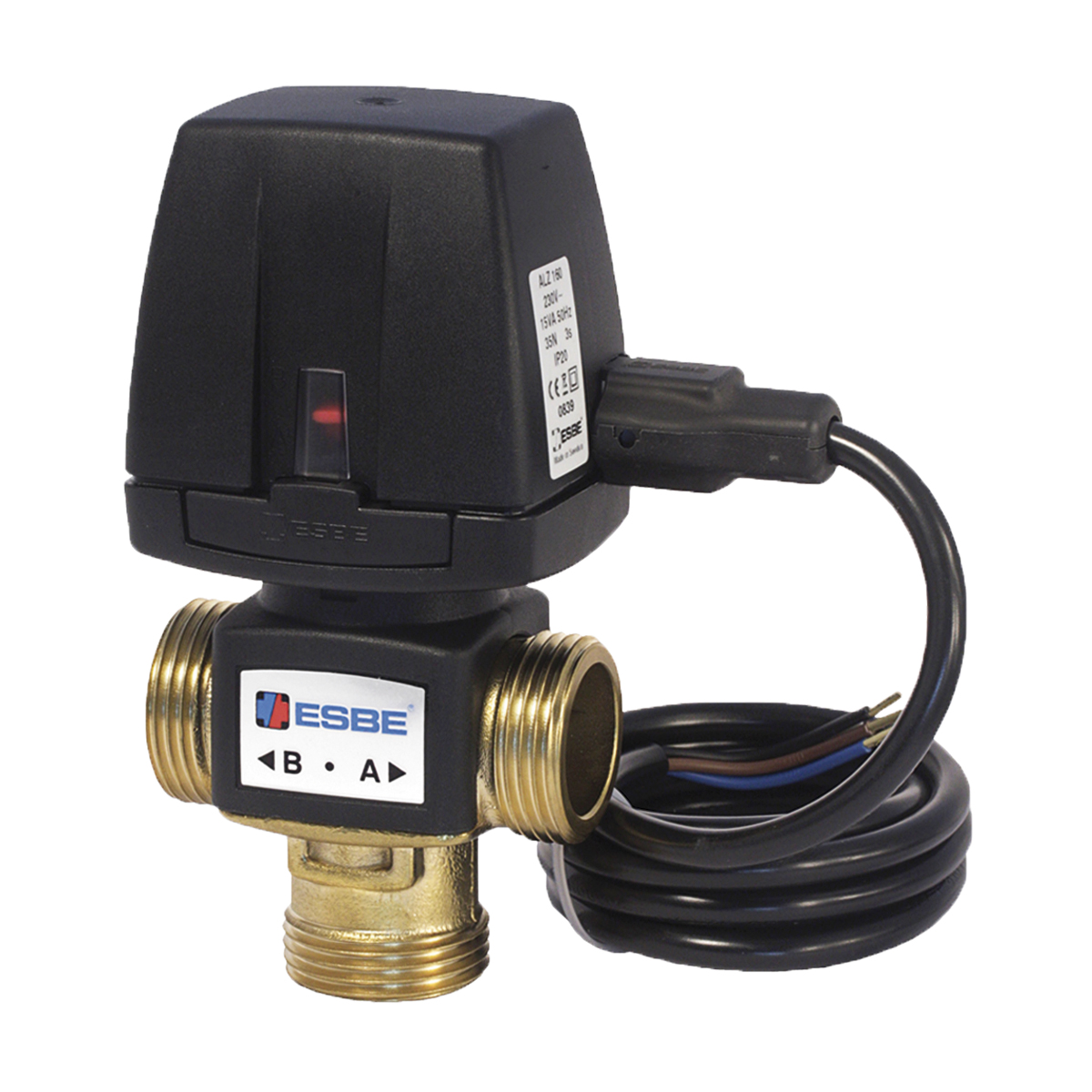

Серия VZC и VZD, внешняя резьба
АртикулНаименованиеDNKVSАBCDEКабельное исполнениеМРЦ
4308 03 00VZD162156,57042997058фиксированный кабель€0
4308 04 00VZD162206,57042997058фиксированный кабель€170,57
4306 06 00VZC162153,57042997058без кабеля€170,57
4306 07 00VZC162 206,57042997058без кабеля€0
4306 08 00VZC162206,57042997058Отдельный кабель€170,57
4306 12 00VZC162206,57042997058Отдельный кабель€0

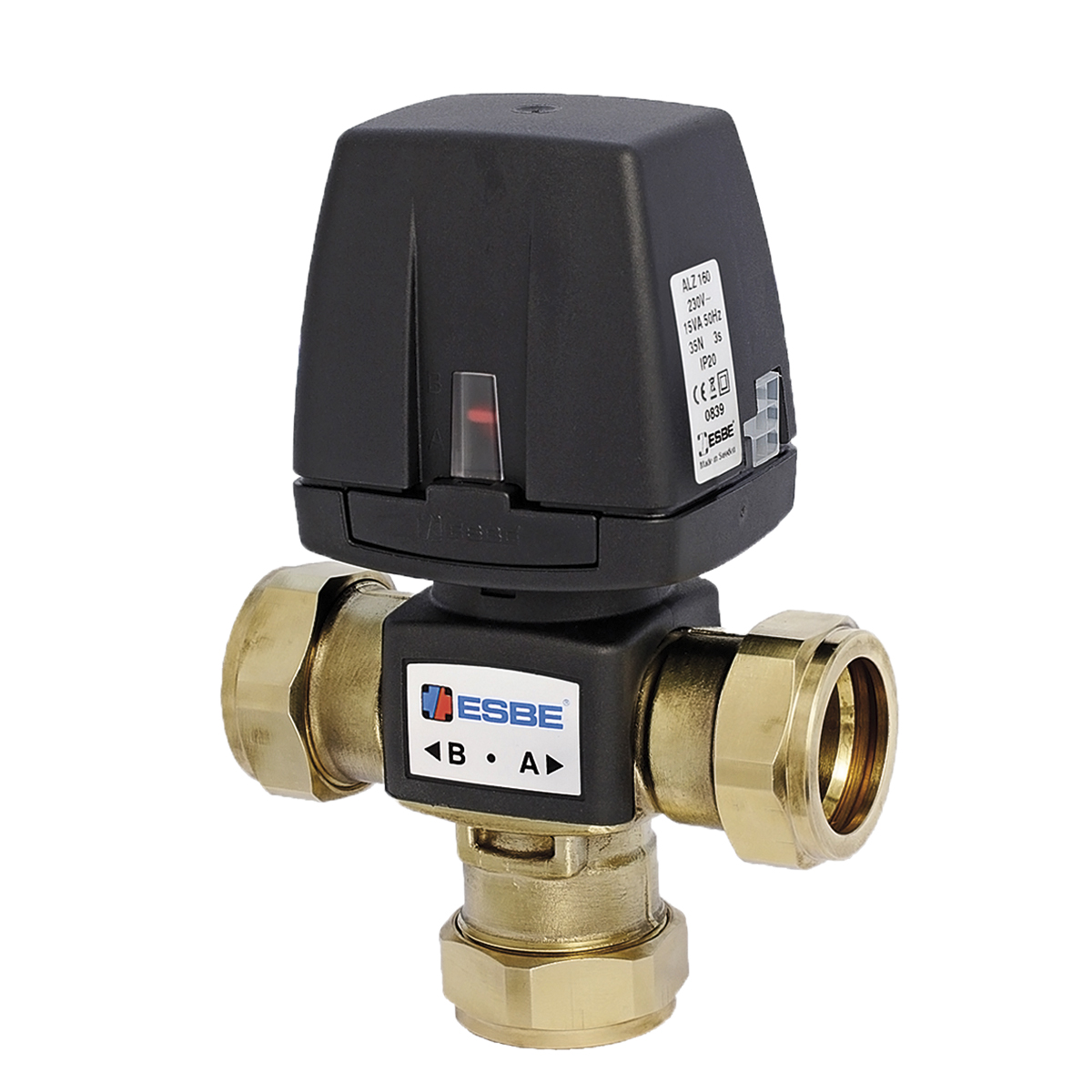

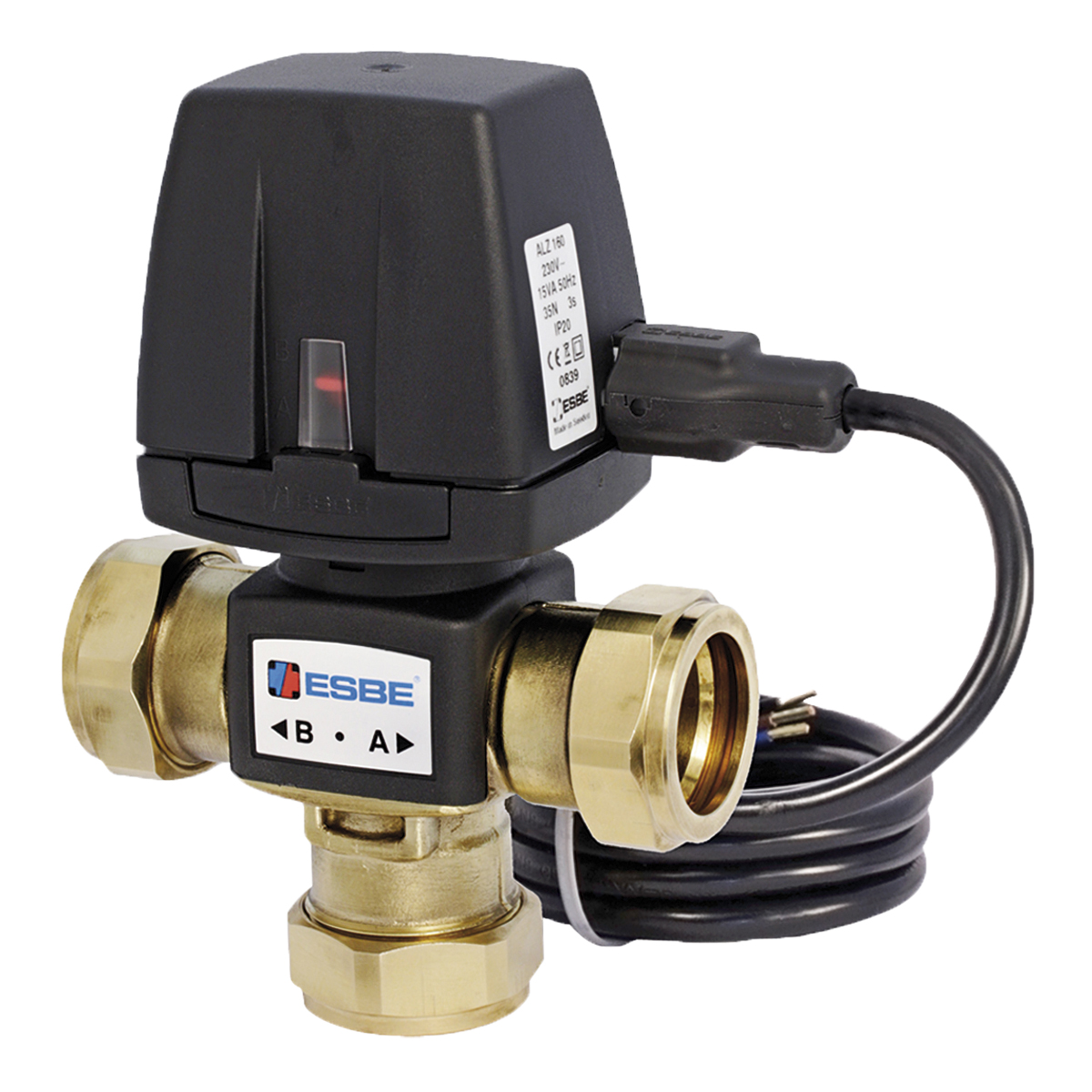

Серия VZA и VZB, компрессионный фитинг
АртикулНаименованиеDNKVSАBCDEКабельное исполнениеМРЦ
4308 07 00VZD263204,511149997058фиксированный кабель€0
4308 08 00VZD263256,511456997058фиксированный кабель€198,22
4306 14 00VZC263204,511149997058Отдельный кабель€0
4306 16 00VZC263256,511456997058Отдельный кабель€198,22
Поддержка установки
Монтаж
Электрическое подключение
Технические данные
Технические данные
Класс давления
PN 6
Окружающая температура
мин.: 0 °C
макс.:+ 60 °C
Соединения
Наружная резьба (G), ISO 228/1
Внутренняя резьба (Rp): EN 10226-1
Компрессионный фитинг (CPF): EN 1254-2
Температура теплоносителя
макс. (временно): +110 °C
макс. (постоянно): +95 °C
мин.: +5 °C
Электропитание:
230 В: 230±10% В переменного тока, 50 Гц
Степень защиты корпуса:
серии VZC: IP20
серии VZD: IP40
Время действия:
3 s
Макс. дифференциальное падение давления
Отводной: 80 кПа
Смесительный: 50 кПа
Класс защиты
II
Величина вспомогательного выключателя:
2(1)A 250 В переменного тока
Управляющий сигнал:
2-точечное SPST (Single Pole Single Throw)
Утечка через закрытый клапан, % от потока
0
Потребление энергии,
пост.ток 0.9 ВА
макс.15 ВА
Длина кабеля:
1.6 м
Материал
Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
Заглушка и крышка: PPS
Шпиндель: Нержавеющая сталь, SS 2346
О-уплотнительные прокладки: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Аксессуары и запасные части
Опции для Esbe серии VZC, VZD
Запасные части для Esbe серии VZC, VZD
