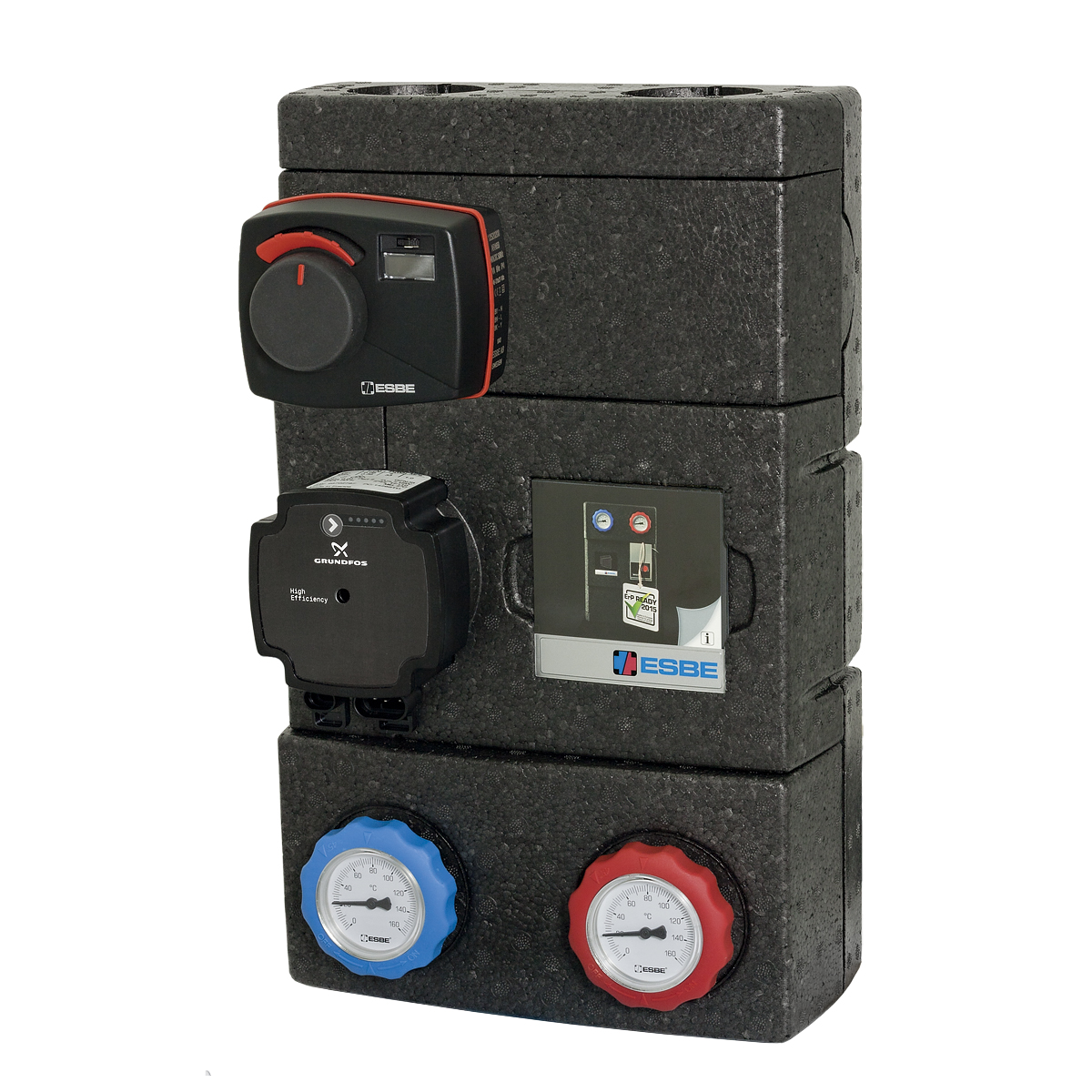

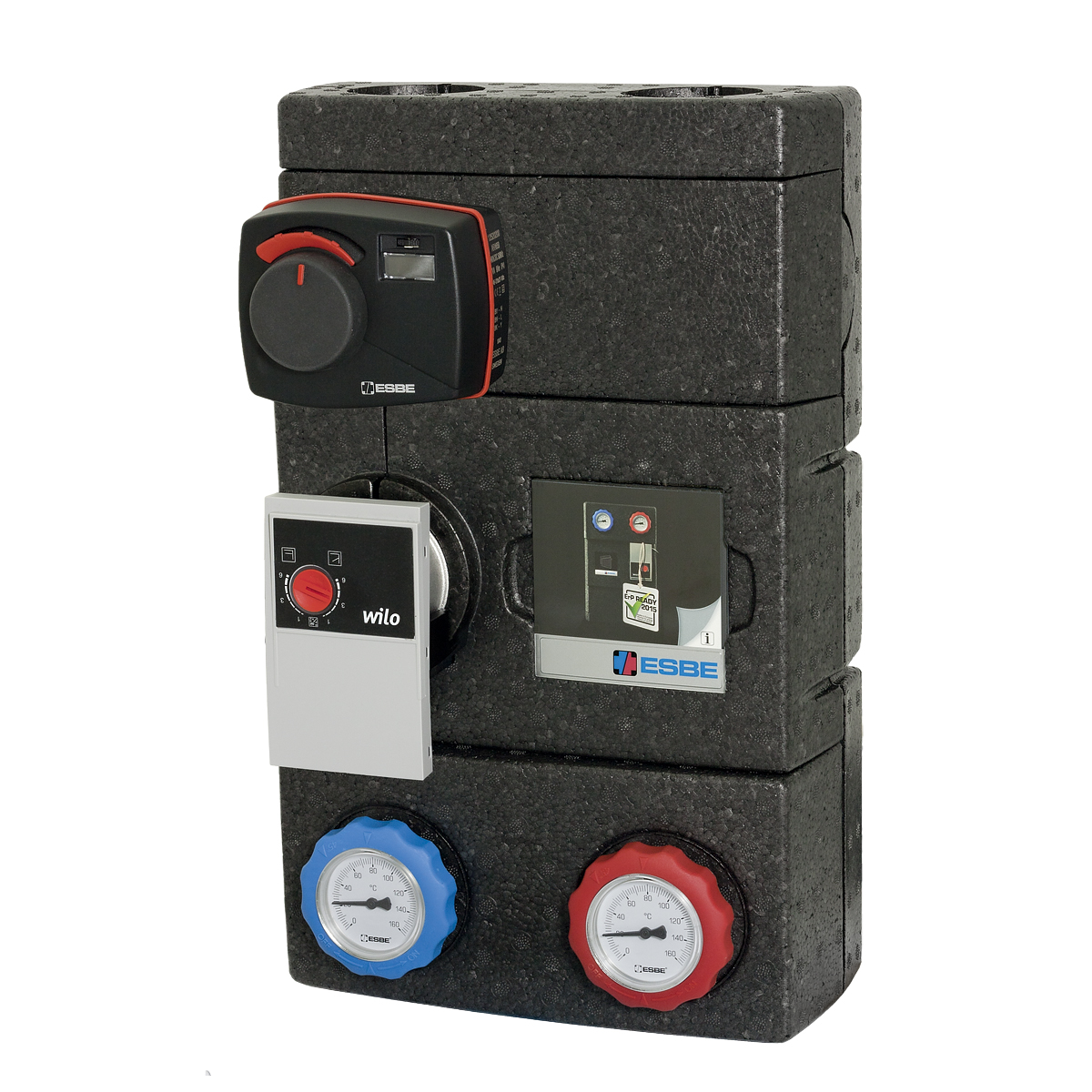

Esbe серии GSC100

Изделие ESBE серии GSC100 — это модуль регулирования температуры теплоносителя на обратной линии. Предназначен для применения в контурах, где требуется контроль температуры теплоносителя на обратной линии. Изделие оснащено двумя запорными кранами с термометрами, обратным клапаном, высококлассным теплоизоляционным кожухом и энергоэффективным циркуляционным насосом. Устройство серии GSC100 поставляется в комплекте с контроллером постоянной температуры, который обеспечивает высокую точность в работе модуля. Данный модуль оснащен 3-ходовым поворотным смесительным клапаном для наилучшего регулирования либо бивалентным поворотным смесительным клапаном для безупречного смешивания и быстрого нагрева теплоаккумулятора.

Высокая точность регулирования постоянной температуры
Идеальное смешивание воды с разными характеристиками и эффективная загрузка теплоаккумулятора
3-ходовый либо бивалентный смесительный клапан
Предварительный баланс системы
Номенклатура
GSC111, GSC121
GSC111, GSC121
GSC111, GSC121
GSC111, GSC121
Серия GSC110, 3-ходовый поворотный смесительный клапан
АртикулНаименованиеHасосПодсоединение JПодсоединение IDNТемпературный диапазон °CМРЦ
6114 02 00GSC111Wilo 25/6G 1"G 1"255-95°C€0
6114 04 00GSC111 Wilo 25/7.5G 1½"G 1¼"325-95°C€0
6114 06 00GSC112Grundfos 25-50G 1"G 1"255-95°C€0
6114 08 00GSC112Grundfos 25-70G 1½"G 1¼"325-95°C€0
Серия GSC120, Бивалентный смесительный клапан
АртикулНаименованиеHасосПодсоединение JПодсоединение IDNТемпературный диапазон °CМРЦ
6116 01 00GSC121 Wilo 25/6G 1"G 1"255-95°C€0
6116 02 00GSC121Wilo 25/7.5G 1½"G 1¼"325-95°C€0
6116 03 00GSC122Grundfos 25-50G 1"G 1"255-95°C€0
6116 04 00GSC122Grundfos 25-70G 1½"G 1¼"325-95°C€0
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Внутренняя резьба (G): ISO 228/1
Наружная резьба (G), ISO 228/1
Встроенный циркулирующий насос:
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
Энергопотребление - Wilo 25/6: 3-45 Вт
Энергопотребление - Wilo 25/7.5: 3-76 Вт
Энергопотребление - Grundfos 25-50: 2-34 Вт
Энергопотребление - Grundfos 25-70: 2-53 Вт
Класс защиты корпуса: IP X4D
Встроенный 3-ходовый смесительный клапан, серия GSC110
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Диапазон регулирования Kv/Kv мин, A-AB: 100
Утечка через закрытый клапан, % от потока*: <0.05 %
* Дифференциальное давление 100 кПа (1 бар)
Встроенный бивалентный смесительный клапан, серия GSC120
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Диапазон Kv max/Kv min, A-AB: 100
Утечка через закрытый клапан, % от потока*: <0.05 %
* Дифференциальное давление 100 кПа (1 бар)
Встроенный контроллер
Класс защиты: II
Температурный диапазон: от +5 до +95 °C
Электропитание: 230 ± 10 % В перем. тока, 50 Гц
Энергопотребление: 10 ВА
Время поворота клапана при макс. скорости: макс. 30 s
Класс защиты корпуса: IP41
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Внутренняя резьба (G): ISO 228/1
Наружная резьба (G), ISO 228/1
Встроенный циркулирующий насос:
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
Энергопотребление - Wilo 25/6: 3-45 Вт
Энергопотребление - Wilo 25/7.5: 3-76 Вт
Энергопотребление - Grundfos 25-50: 2-34 Вт
Энергопотребление - Grundfos 25-70: 2-53 Вт
Класс защиты корпуса: IP X4D
Встроенный 3-ходовый смесительный клапан, серия GSC110
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Диапазон регулирования Kv/Kv мин, A-AB: 100
Утечка через закрытый клапан, % от потока*: <0.05 %
* Дифференциальное давление 100 кПа (1 бар)
Встроенный бивалентный смесительный клапан, серия GSC120
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Диапазон Kv max/Kv min, A-AB: 100
Утечка через закрытый клапан, % от потока*: <0.05 %
* Дифференциальное давление 100 кПа (1 бар)
Встроенный контроллер
Класс защиты: II
Температурный диапазон: от +5 до +95 °C
Электропитание: 230 ± 10 % В перем. тока, 50 Гц
Энергопотребление: 10 ВА
Время поворота клапана при макс. скорости: макс. 30 s
Класс защиты корпуса: IP41
