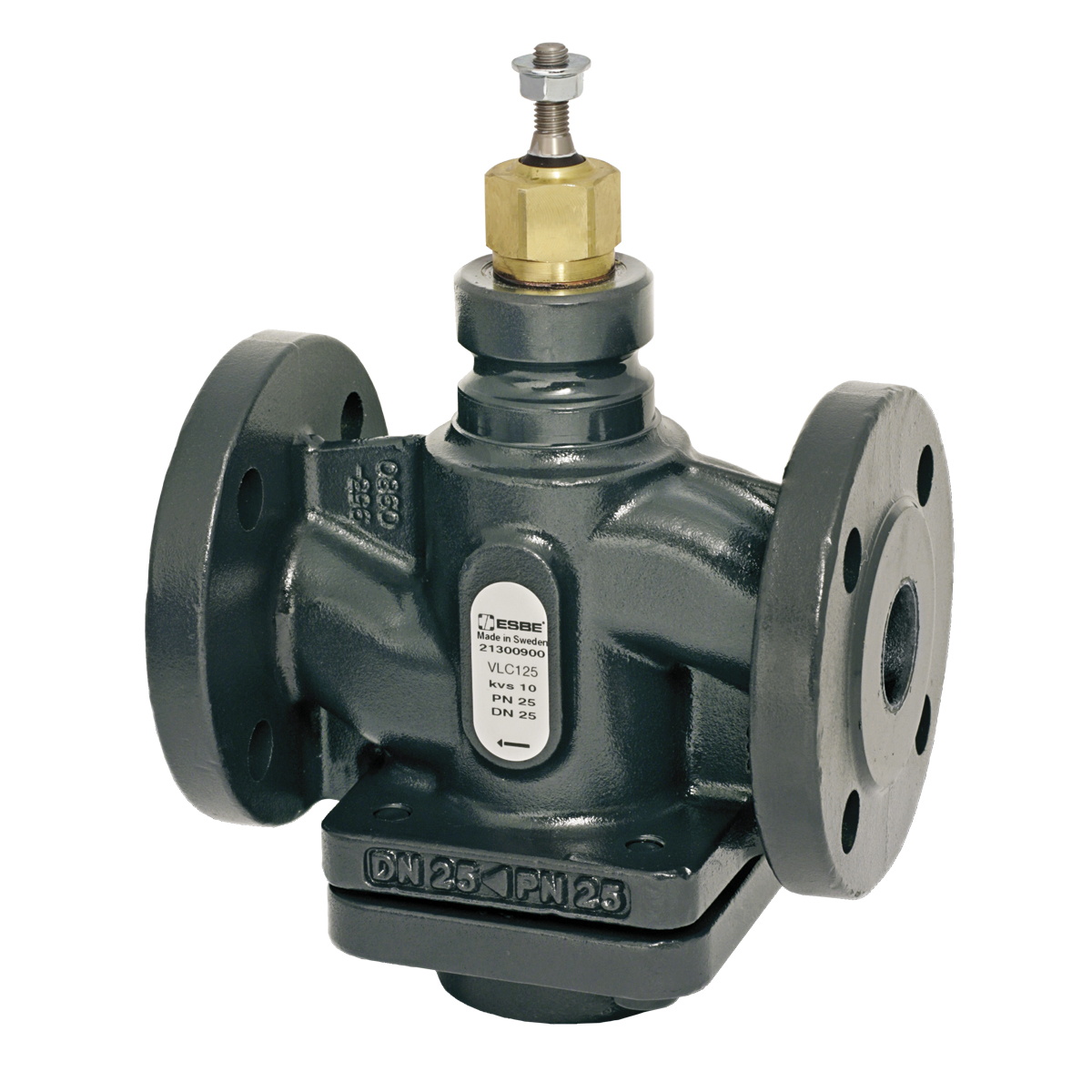

Esbe серии VLC100, VLC200

Серия VLC125-225 - это 2-ходовые управляющие клапаны с присоединением к фланцу PN25 для регулировки потока вплоть до 25 бар. Клапаны сделаны из высокопроизводительного чугуна с шаровидным графитом, позволяющего их использование в системах отопления и охлаждения. Серия VLC доступна в 2-ходовых типоразмерах DN15-DN50; 2-ходовом со штекером компенсации давления. В комплект поставки входит фланец PN25 для фланцевой трубы PN25. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.

Превосходное регулирование для лучшей производительности регулировки потока вплоть до 25 бар (PN25)
Доступен штекер компенсации давления
Низкий уровень внутренних утечек и 100% протестированный продукт
Совершенная согласованность между клапаном и приводами ESBE
Долгосрочный и долговечный
Номенклатура
Серии VLC125,3-ходовой управляющий клапан
АртикулНаименованиеDNKVSДиапазон регулирования кВ/кВ минАBCDEFGHМРЦ
2130 01 00VLC125150,25>50130811224x1420379565€362,66
2130 02 00VLC125150,4>50130811224x1420379565€362,66
2130 03 00VLC125150,63>50130811224x1420379565€362,66
2130 04 00VLC125151>50130811224x1420379565€362,66
2130 05 00VLC125151,6>50130811224x1420379565€362,66
2130 06 00VLC125152,5>50130811224x1420379565€362,66
2130 07 00VLC125154>50130811224x1420379565€362,66
2130 08 00VLC125206,3>200150921244x14204010575€442,90
2130 09 00VLC1252510>200160961304x14204511585€442,90
2130 10 00VLC1253216>2001801001434x192058140100€507,29
2130 11 00VLC1254025>200200991444x192060150110€547,97
2130 12 00VLC1255038>2002301111604x192075165125€656,44
2130 17 00VLC125251,6>30160961304x14204511585€442,90
2130 18 00VLC125252,5>70160961304x14204511585€442,90
2130 19 00VLC125254>100160961304x14204511585€442,90
2130 20 00VLC125256,3>200160961304x14204511585€442,90
2130 21 00VLC125401,6>30200991444x192060150110€0
2130 22 00VLC125402,5>70200991444x192060150110€547,97
2130 23 00VLC125404>70200991444x192060150110€547,97
2130 24 00VLC125406,3>100200991444x192060150110€547,97
2130 25 00VLC1254010>200200991444x192060150110€547,97
2130 26 00VLC1254016>200200991444x192060150110€547,97
Серии VLC225,2-ходовой управляющий клапан со штекером компенсации давления
АртикулНаименованиеDNKVSДиапазон регулирования кВ/кВ минАBCDEFGHМРЦ
2130 13 00VLC2252510>200160961304x14204511585€547,97
2130 14 00VLC2253216>2001801001434x192058140100€656,44
2130 15 00VLC2254025>200200991444x192060150110€763,79
2130 16 00VLC2255038>2002301111604x192075165125€914,05
Технические данные
Технические данные
Тип:
2-ходовой проходной клапан
Класс давления
PN 25
Температура теплоносителя
макс.: +150 °C
мин.: -20 °C
Ход плунжера, мм
20
Характеристика расхода A–AB
EQM
Утечка через закрытый клапан A-AB:
- DN15: макс. 0.02% от Kv 4
- DN25: макс. 0.02% от Kv 10
- DN40: макс. 0.02% от Kv 25
- DN20, DN32, DN50: макс. 0.02% от Kvs
Подсоединение
Фланец:ISO 7005-2
∆P макс:
См. каталог товаров
Диапазон Kv/Kv мин,
см. таблицу
Материал
Корпус клапана: Чугун с шаровидным графитом EN-JS 1030
Шток: Нержавеющая сталь, SS 2346
Сальник: PTFE/EPDM
Плунжер: Нержавеющая сталь, SS 2346
Седло клапана: Нержавеющая сталь, SS 2346
Уплотнение гнезда клапана: Металл
Соответствие
DN 15-40: PED 2014/68/EU, статья 4.3
DN50: PED 2014/68/EU, категория I, модуль A, группа рабочей среды 2
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Аксессуары и запасные части
Запасные части для Esbe серии VLC100, VLC200
