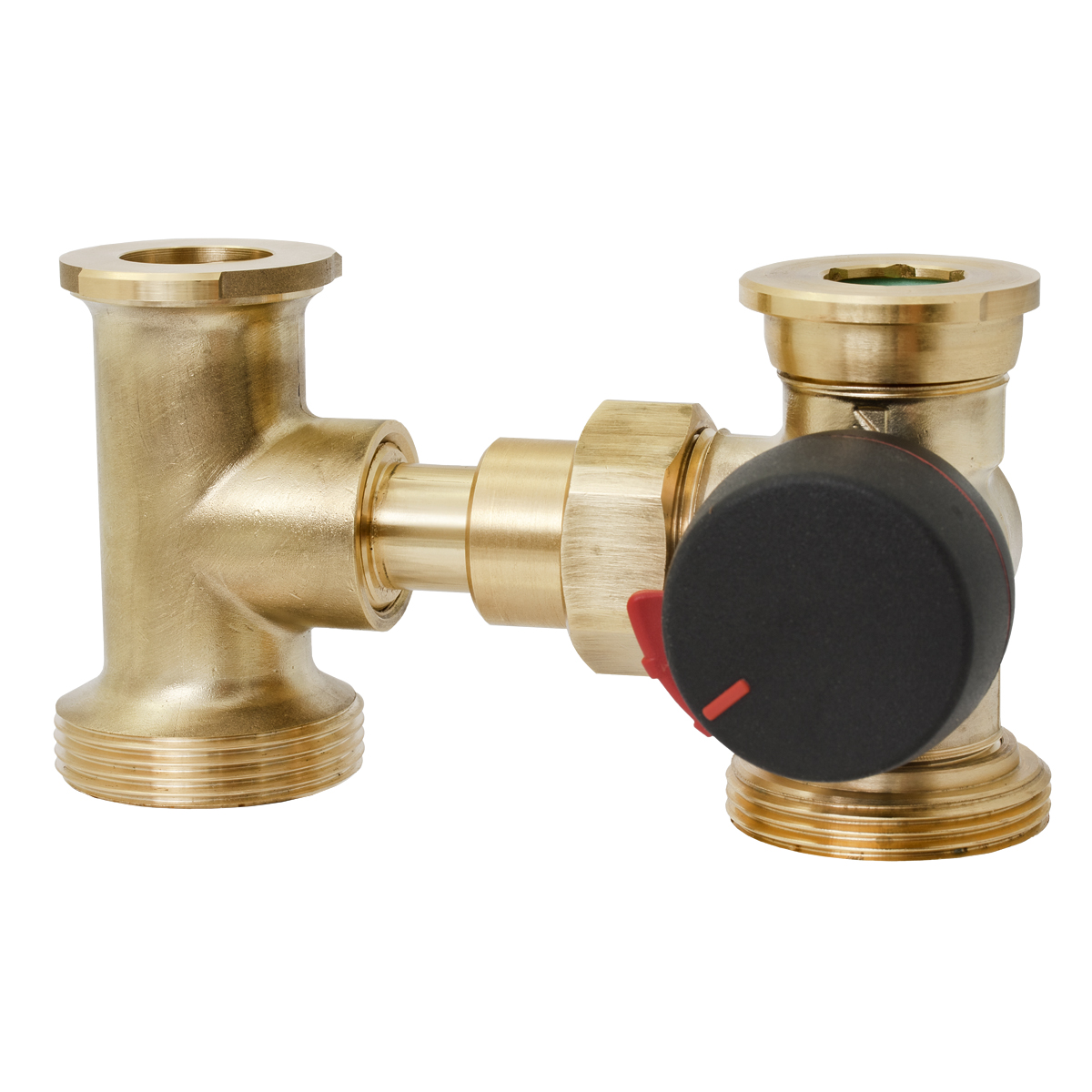

Esbe серии VRH130

Модель серии VRH130 — это компактный универсальный смесительный клапан, имеющий низкую утечку. Он предназначен для установки в ограниченных пространствах и изготовлен из высококачественной латуни PN10. Поставляется с присоединениями под накидную гайку насоса и наружной резьбой.

Регулируемый размер
Возможность изменения направления потока
Возможен поворот по осям на 180°, давая возможность монтажа под углом
Избежание ошибок монтажа
Номенклатура
Серия VRH130
АртикулНаименованиеDNKVSСоединение ЕСоединение FАBCDМРЦ
1172 01 00VRH139202,5G 1½"PF 1½"90-125803250€253,47
1172 02 00VRH139 204G 1½"PF 1½"90-125803250€192,19
1172 03 00VRH139 206,3G 1½"PF 1½"90-125803250€192,19
Поддержка установки
Использование
Плоский выпил на шпинделе показывает положение втулки.
Использование
Плоский выпил на шпинделе показывает положение втулки.
Примеры установки
Плоский выпил на шпинделе показывает положение втулки.
Технические данные
Область применения по назначению
Рекомендуемая опция
Отопление
Комфортного охлаждения
Солнечное отопление
Подогрев полов
Вентиляция
Технические данные
Класс давления
PN10
Крутящий момент (при номинальном давлении):
< 3 Нм
Температура теплоносителя
макс. (временно): +130 °C
макс. (постоянно): +110 °C
мин.: -10 °C
Рабочее давление
1 MПa
Давление блокировки
200 кПа
Макс. дифференциальное падение давления
Смесительный: 100 кПа
Отводной: 200 кПа
Диапазон Kv/Kv мин,
100
Утечка через закрытый клапан, % от потока
Смесительный: <0.05 %
Отводной: <0.02 %
Соединения
Наружная резьба: ISO 228/1
Материал
Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
Технические данные
Класс давления
PN10
Крутящий момент (при номинальном давлении):
< 3 Нм
Температура теплоносителя
макс. (временно): +130 °C
макс. (постоянно): +110 °C
мин.: -10 °C
Рабочее давление
1 MПa
Давление блокировки
200 кПа
Макс. дифференциальное падение давления
Смесительный: 100 кПа
Отводной: 200 кПа
Диапазон Kv/Kv мин,
100
Утечка через закрытый клапан, % от потока
Смесительный: <0.05 %
Отводной: <0.02 %
Соединения
Наружная резьба: ISO 228/1
Материал
Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Трехмерный чертеж (файл stp)
2D-изображения
Инструкция по установке
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии VRH130
