Превосходное регулирование для лучшей производительности двойного смешивания вплоть до 6 бар (PN6).
Компактный и легко устанавливается на котлы.
Специальная версия для установки прямо на котел.
Долгосрочный и долговечный.
Совершенная согласованность между
клапаном и приводами ESBE.

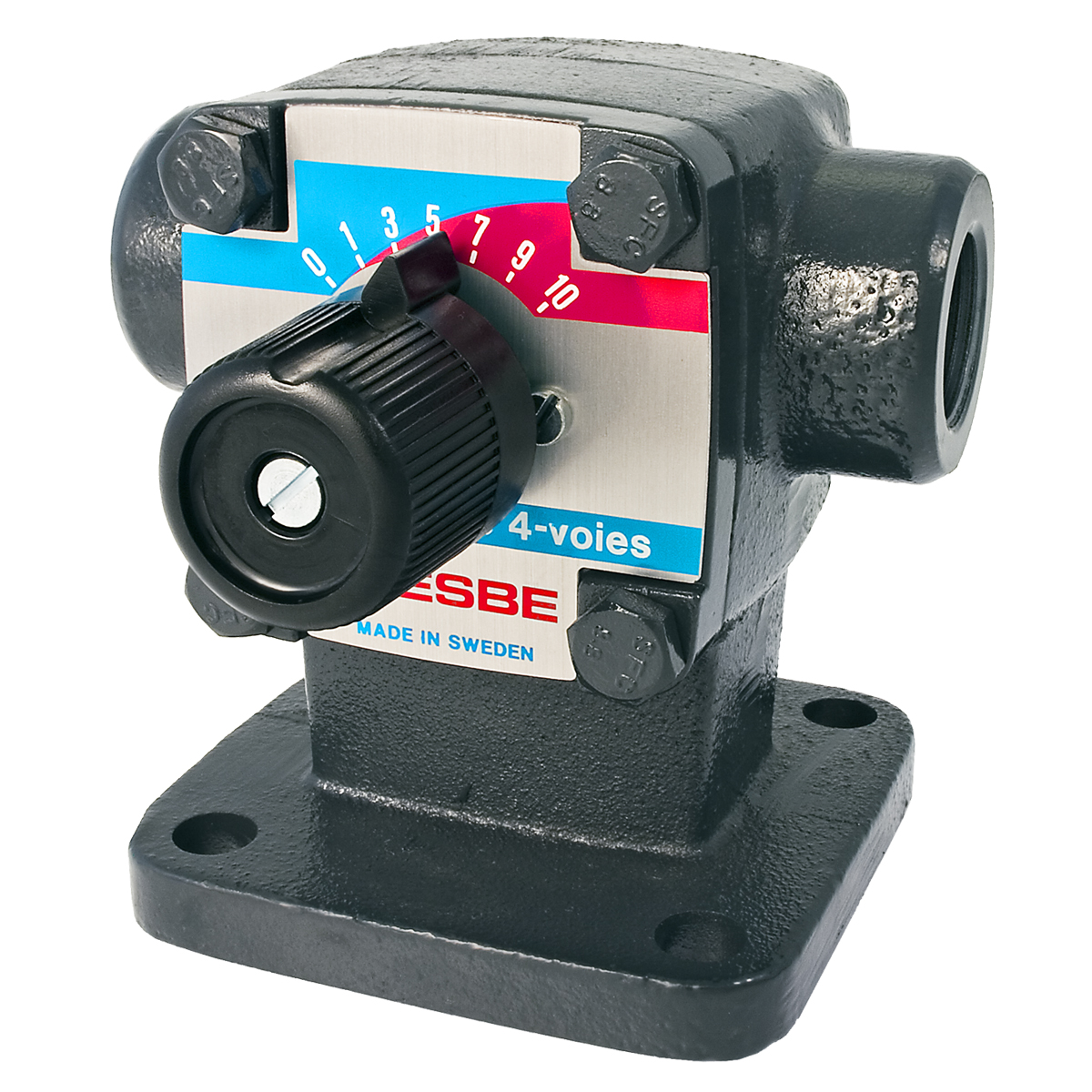

Esbe серии T
Смесительный клапан Esbe серии T - это 4-ходовые клапаны для заводской сборки на котлах и двойной смесительной работы вплоть до 6 бар. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в котельных. Серия T доступна в типоразмерах DN20-25. В комплект поставки входит один тип присоединения. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
клапаном и приводами ESBE.
Номенклатура
Серия T, внутренняя резьба
| Артикул | Наименование | DN | KVS | А | B | C | D | E | F | G | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1130 09 00 | T | 20 | 8 | 80 | 115 | 39 | 76 | 20 | 35 | 86 | €206,75 |
| 1130 10 00 | T | 25 | 10 | 80 | 115 | 39 | 76 | 25 | 35 | 86 | €206,75 |
Технические данные
Технические данные
Класс давления
PN 6
Рабочий угол:
90 °
Крутящий момент (при номинальном давлении):
5 Нм
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: -10 °C
мин.: -10 °C
Утечка через закрытый клапан, % от потока
1.5 %
Соединения
Внутренняя резьба: EN 10226-1
Материал
Корпус клапана: Литой чугун, EN–JL 1030
Золотник/Шпиндель: Латунь, CW 614N
Втулка: Пластик
Пластина со шкалой DN 20-25: цинк
Уплотнительные прокладки: EPDM
Золотник/Шпиндель: Латунь, CW 614N
Втулка: Пластик
Пластина со шкалой DN 20-25: цинк
Уплотнительные прокладки: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
