Главная Продукция Насосные группы Esbe серии GDF100 (без Flexi насоса)
Задать вопрос
Esbe серии GDF100 (без Flexi насоса)

Клапаны ESBE серии GDF100 — это линейка 2-ходовых отключающих клапанов с возвратной пружиной и исполнительным механизмом с электроприводом, которые предназначены для использования в системах отопления и охлаждения. Управление исполнительным механизмом осуществляется 2-точечным сигналом с функцией возврата пружины и рекомендуется для функций включения/выключения. Источником питания служит напряжение 230 В переменного тока частотой 50/60 Гц. Насосная группа ESBE серии GDF100 — это устройство, предназначенное для прямой подачи теплофикационной воды, разработанное для областей применения с необходимостью переноса энергии. Изделие оснащено двумя запорными клапанами с термометрами, обратным клапаном и высококачественным изолирующим корпусом. Насосная группа ESBE серии GDF100 готова к работе с насосами монтажного размера 180 мм. Высокотехнологичный подстраиваемый изолирующий корпус обеспечивает надлежащую изоляцию насоса любого типа.

Готовый насос монтажной длиной 180 мм — выбирайте насос своего любимого производителя
Высококачественный подстраиваемый изолирующий корпус
Номенклатура
GDF100
GDF100
Серия GDF100 (без Flexi насоса)
АртикулНаименованиеПодсоединение JПодсоединение IDNРазмерМРЦ
6120 01 00GDF 111 прямая без насосаG 1½"G 1"25425*265*165€195,78
6122 01 00GDF 111 с термостатом без насосаG 1½"G 1"25425*265*165€283,76
6124 01 00GDF 111 с трехходовым без насосаG 1½"G 1¼"35425*265*165€269,56
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: °C мин.: °C (в зависимости от электронного оборудования)
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Корпус: Латунь, сталь
Соединения
Внутренняя резьба (G): ISO 228/1
Наружная резьба (G), ISO 228/1
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: °C мин.: °C (в зависимости от электронного оборудования)
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Корпус: Латунь, сталь
Соединения
Внутренняя резьба (G): ISO 228/1
Наружная резьба (G), ISO 228/1
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Трехмерный чертеж (файл stp)

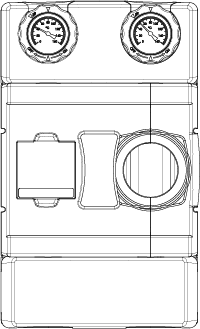

2D-изображения
Инструкция по установке
Спецификация
Аксессуары и запасные части
Опции для Esbe серии GDF100 (без Flexi насоса)
Запасные части для Esbe серии GDF100 (без Flexi насоса)
