Esbe серии HG

Смесительные клапаны серии HG - это 3-ходовые и 4 ходовые управляющие клапаны для соединения с фланцем насоса для смешивания и двойного смешивания в параллельных сферах применения. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в отопительных системах. Серия HG доступна в типоразмере DN25. В комплект поставки входит присоединение к фланцу насоса.

Превосходное регулирование для лучшей смесительной или двойной смесительной производительности.
Доступен байпас.
Компактный и легко устанавливается.
Долгосрочный и долговечный.
Совершенная согласованность между клапаном и приводами ESBE.
Номенклатура

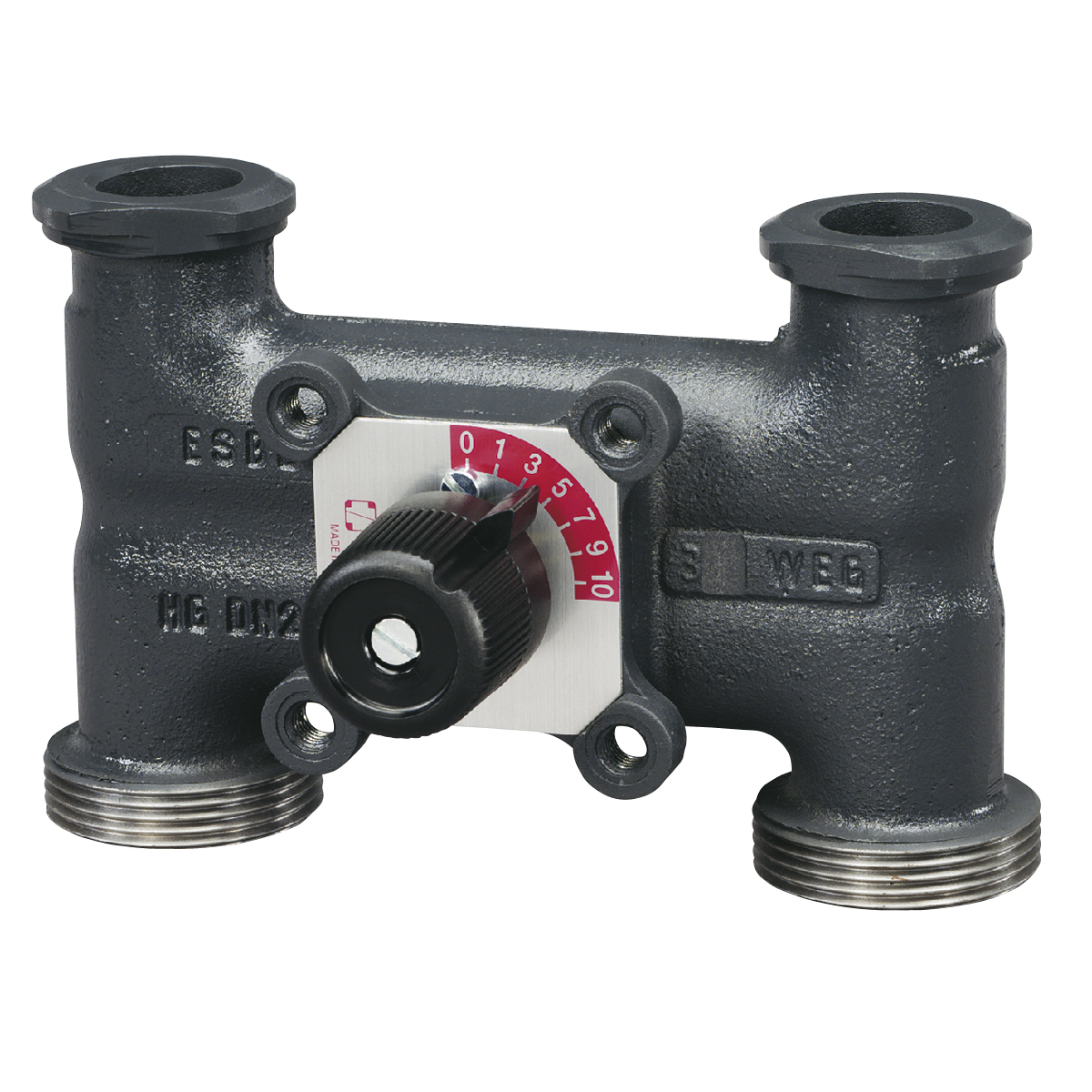

Серия 3HG, внешняя резьба
АртикулНаименованиеDNKVSАBCDСоединение FПримечаниеМРЦ
1135 05 003HG25101251103876PF 1 1/2"Внешняя резьба для соосного присоединения€0
1135 12 003HG25101251103876PF 1 1/2"Внешняя резьба для соосного присоединения.С байпасом€317,14

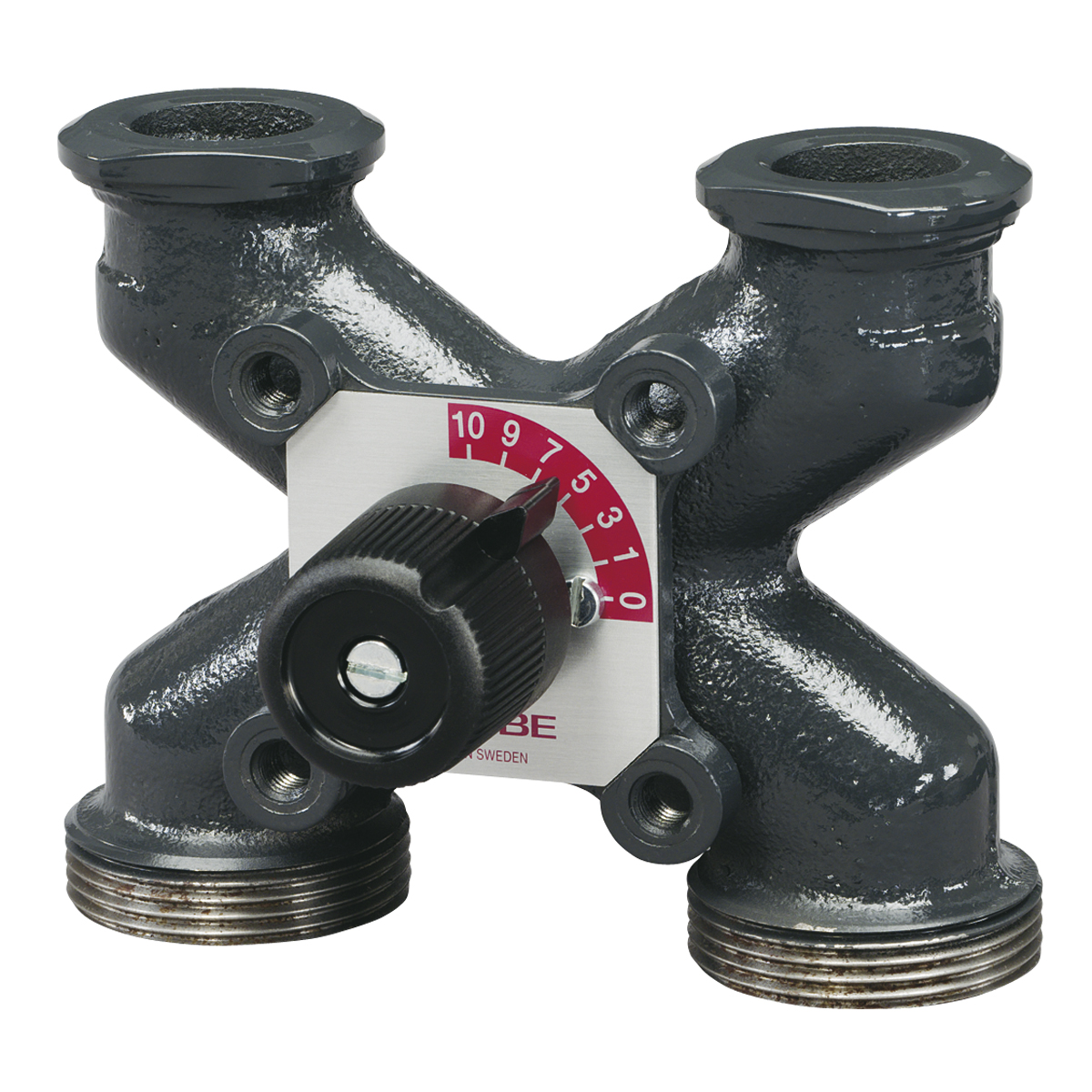

Серия 4HG, внешняя резьба
АртикулНаименованиеDNKVSАBCDСоединение FПримечаниеМРЦ
1135 01 004HG258901103876PF 1 1/2"Внешняя резьба для соосного присоединение€198,82
1135 02 004HG256,31251103876PF 1 1/2"Внешняя резьба для соосного присоединение€216,23
1135 08 004HG25101251103876PF 1 1/2"Внешняя резьба для соосного присоединение€239,06
1135 11 004HG25101251103876PF 1 1/2"Внешняя резьба для соосного присоединение.С байпасом€0
Технические данные
Область применения по назначению
Рекомендуемая опция
Отопление
Технические данные
Класс давления
PN10
Крутящий момент (при номинальном давлении):
5 Нм
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: -10 °C
Макс. дифференциальное падение давления
50 кПа
Утечка через закрытый клапан, % от потока
1.0 %
Соединения
Наружная резьба: ISO 228/1
Материал
Корпус клапана: Литой чугун, EN–JL 1030
Золотник/Шпиндель: Латунь, CW 614N
Втулка: Пластик
Пластина со шкалой: Цинк
Уплотнительные прокладки: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
Технические данные
Класс давления
PN10
Крутящий момент (при номинальном давлении):
5 Нм
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: -10 °C
Макс. дифференциальное падение давления
50 кПа
Утечка через закрытый клапан, % от потока
1.0 %
Соединения
Наружная резьба: ISO 228/1
Материал
Корпус клапана: Литой чугун, EN–JL 1030
Золотник/Шпиндель: Латунь, CW 614N
Втулка: Пластик
Пластина со шкалой: Цинк
Уплотнительные прокладки: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Аксессуары и запасные части
Запасные части для Esbe серии HG
