Esbe серии VTC300

Нагрузочный клапан Esbe серии VTC300 - компактный и точный термостатический смесительный клапан для котлов на твердом топливе вплоть до 30 кВт. Термостатические смесительные клапаны повышают возможность достижения в котле более высокой температуры сгорания, что обеспечивает снижение загрязнения. Кроме того, клапаны поддерживают высокую обратную температуру и гарантируют ее постоянство в течение всего цикла сгорания, что повышает эффективность котла, снижая образование осадков и увеличивая срок его эксплуатации.

Точное управление температурой воды, поступающей из обратного трубопровода.
Легкая установка. Не нужна регулировка клапана.
Легкое, но обычно не требующееся обслуживание.
Номенклатура

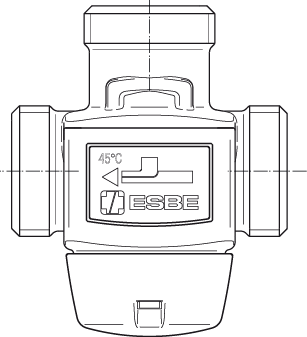

VTC311, VTC312
VTC311, VTC312
VTC311, VTC312
VTC311, VTC312

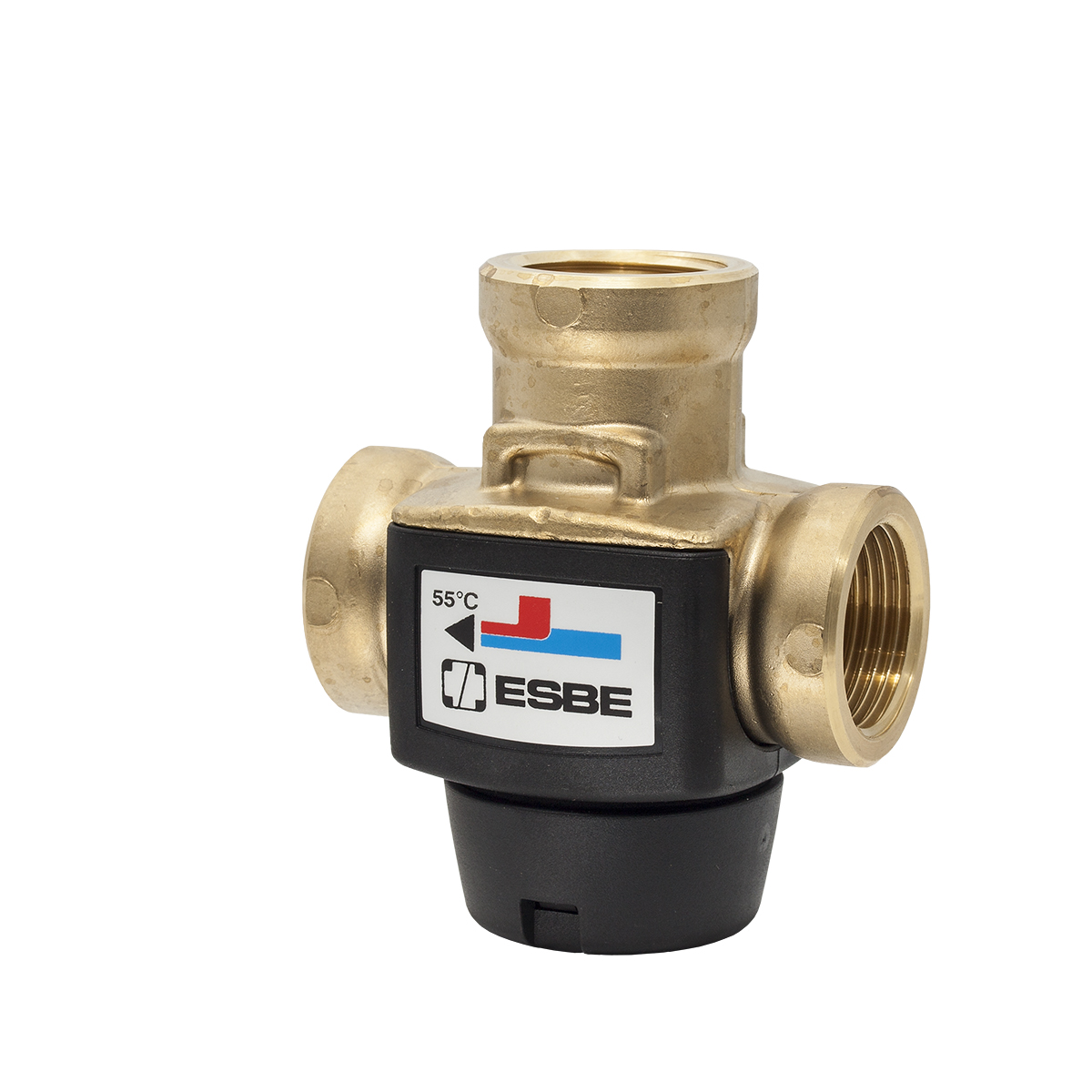

Серия VTC311, внутренняя резьба
АртикулНаименованиеТемпература, в смешанном состоянииТемпература при открытии °CDNАDBCKVSМРЦ
5100 01 00VTC31147°C +/- 24520704642423,2€120,90
5100 02 00VTC31157°C +/- 25520704642423,2€120,90
5100 03 00VTC31162°C +/- 26020704642423,2€120,90
5100 04 00VTC31172°C +/- 27020704642423,2€0
5100 05 00VTC31182°C +/- 28020704642423,2€0

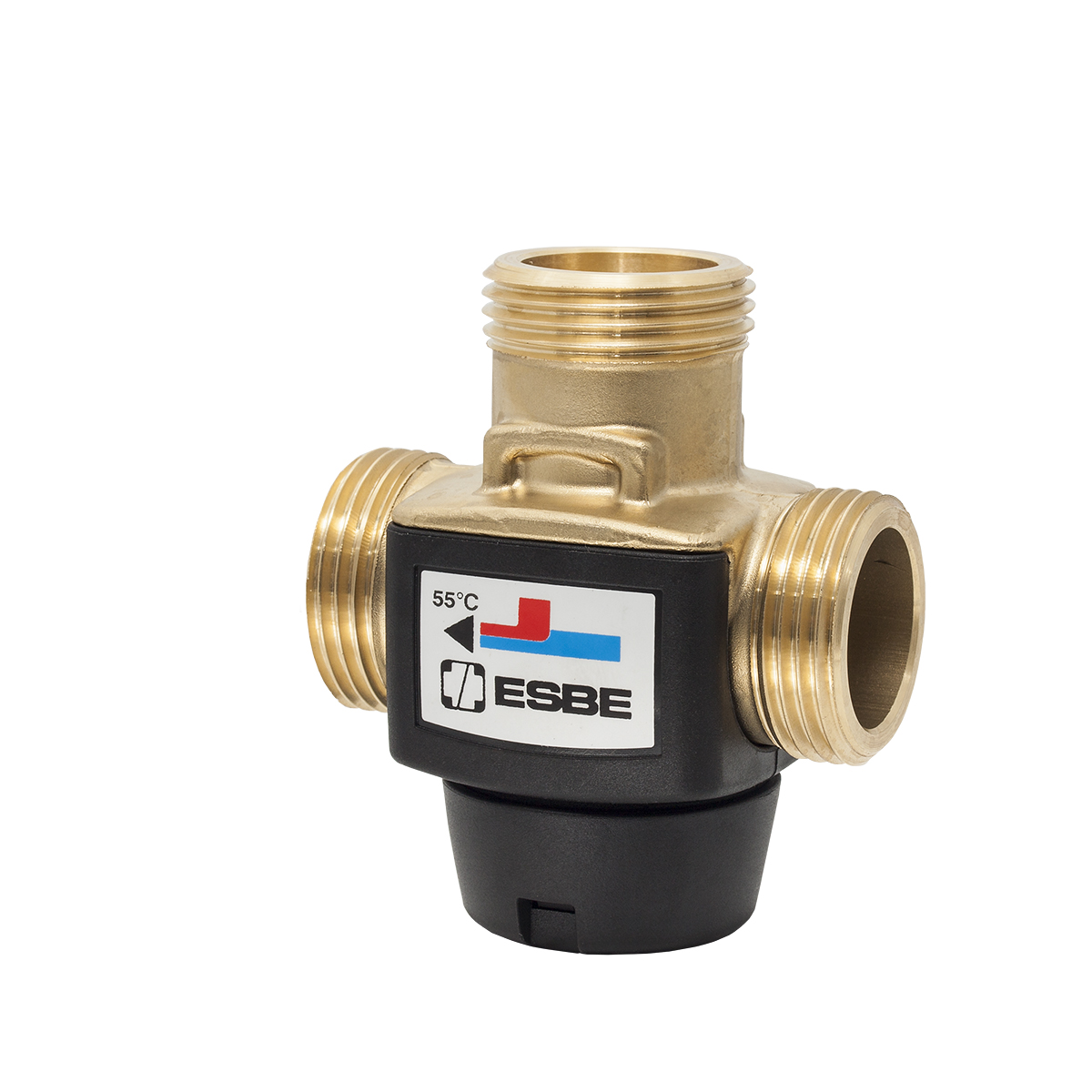

Серия VTC312, внешняя резьба
АртикулНаименованиеТемпература, в смешанном состоянииТемпература при открытии °CDNАDBCKVSМРЦ
5100 08 00VTC31247°C +/- 24515704642422,8€114,11
5100 09 00VTC31257°C +/- 25515704642422,8€114,11
5100 10 00VTC31262°C +/- 26015704642422,8€114,11
5100 11 00VTC31272°C +/- 27015704642422,8€0
5100 12 00VTC31282°C +/- 28015704642422,8€0
5100 15 00VTC31247°C +/- 24520704642423,2€120,90
5100 16 00VTC31257°C +/- 25520704642423,2€120,90
5100 17 00VTC31262°C +/- 26020704642423,2€120,90
5100 18 00VTC31272°C +/- 27020704642423,2€107,16
5100 19 00VTC31282°C +/- 28020704642423,2€0

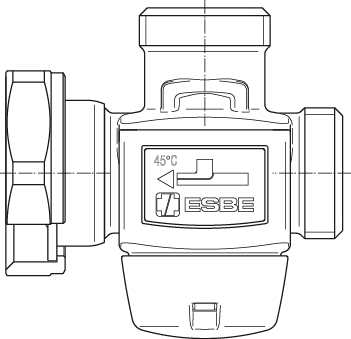

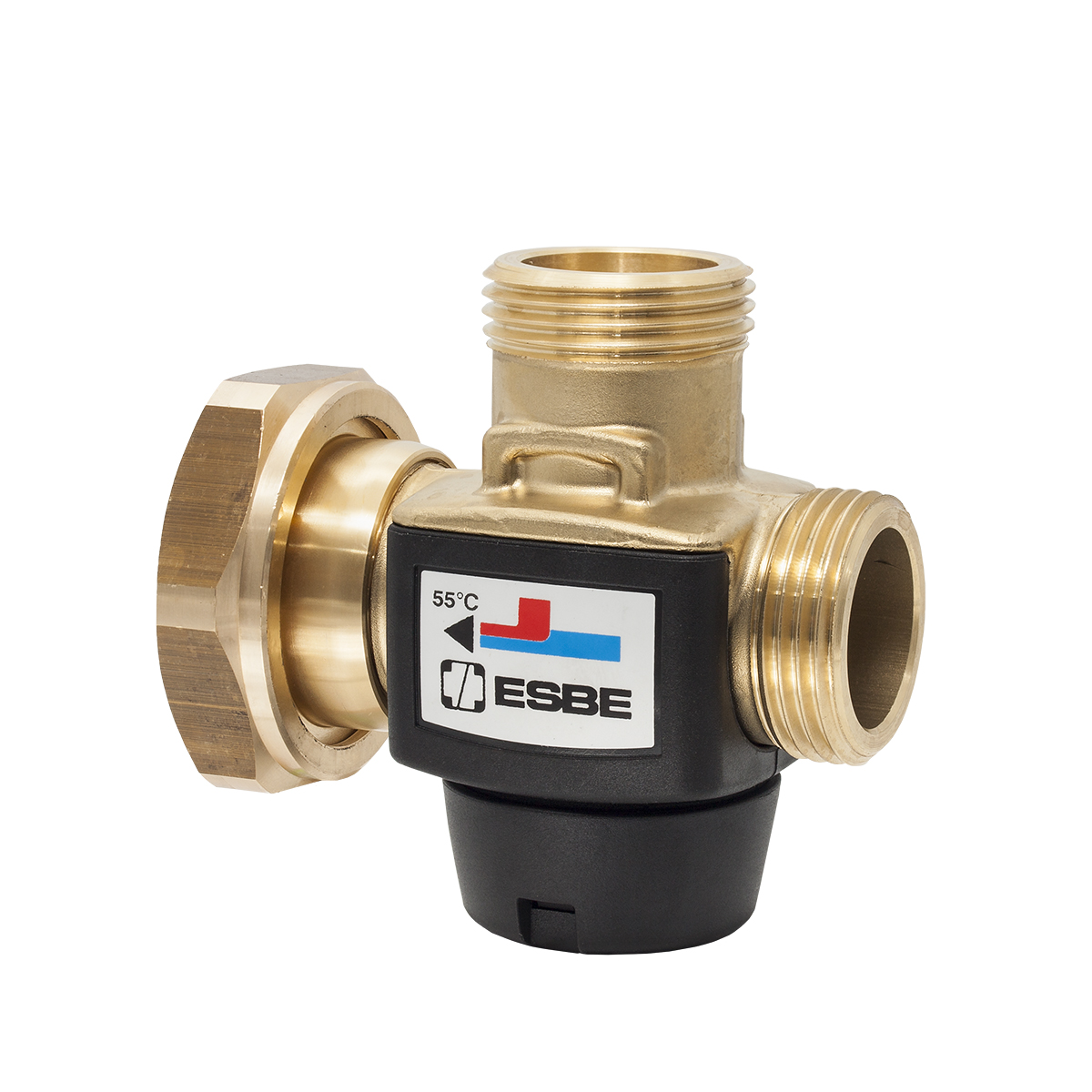

Серия VTC317, фланец насоса и наружная резьба
АртикулНаименованиеТемпература, в смешанном состоянииТемпература при открытии °CDNАDBCKVSМРЦ
5100 22 00VTC31747°C +/- 24520755742423,2€142,35
5100 23 00VTC31757°C +/- 25520755742423,2€142,35
5100 24 00VTC31762°C +/- 26020755742423,2€142,35
5100 25 00VTC31772°C +/- 27020755742423,2€0
5100 26 00VTC31782°C +/- 28020755742423,2€0

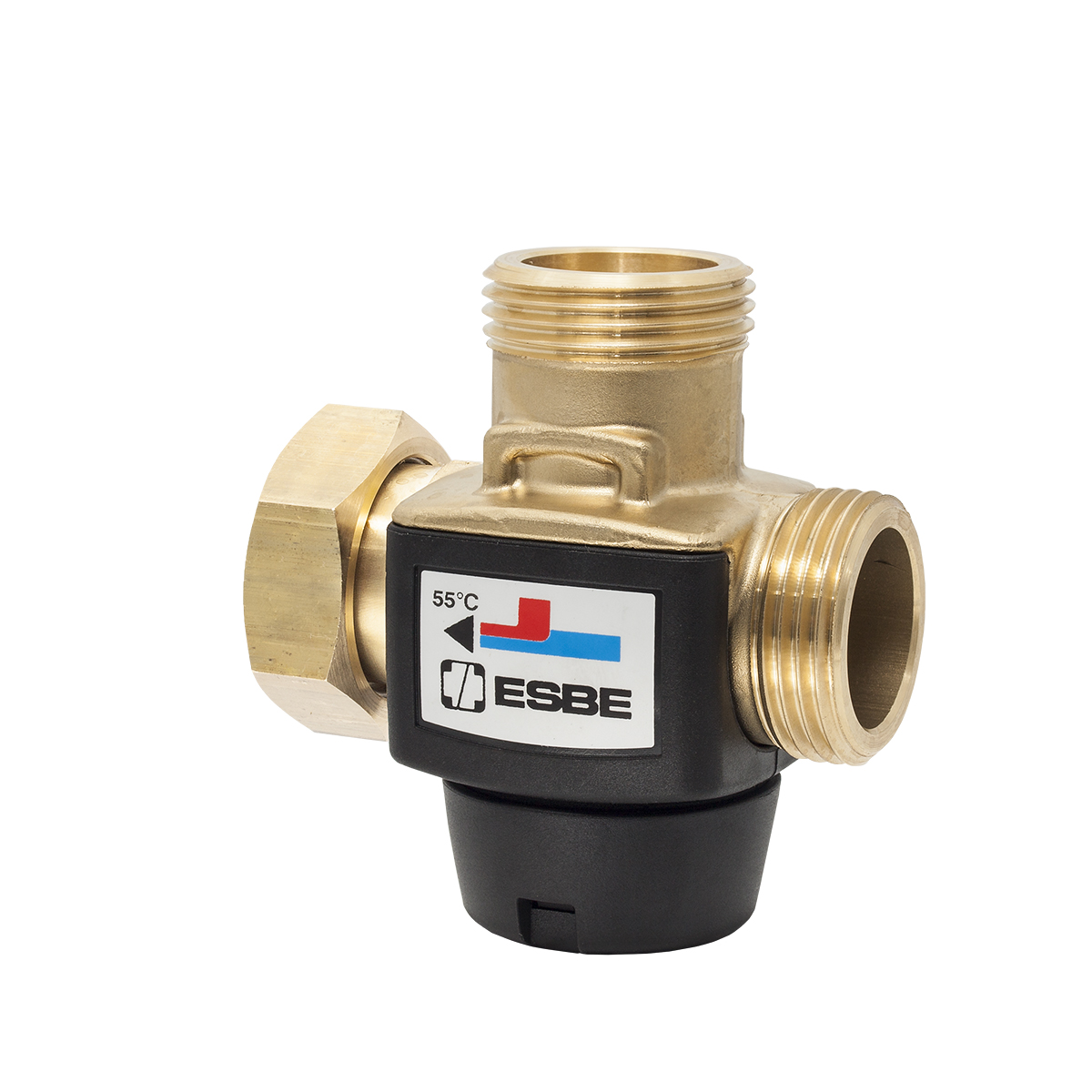

Серия VTC318, накидная гайка и наружная резьба
АртикулНаименованиеТемпература, в смешанном состоянииТемпература при открытии °CDNАDBCKVSМРЦ
5100 29 00VTC31847°C +/- 24520704642423,2€128,80
5100 30 00VTC31857°C +/- 25520704642423,2€128,80
5100 31 00VTC31862°C +/- 26020704642423,2€128,80
5100 32 00VTC31872°C +/- 27020704642423,2€0
5100 33 00VTC31882°C +/- 28020704642423,2€0
Поддержка установки
Примеры установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Соединения
Внутренняя резьба: EN 10226-1
Наружная резьба: ISO 228/1
Диапазон Kv/Kv мин,
100
Температура теплоносителя
макс.: +100 °C
мин.: 0 °C
Утечка через закрытый клапан В-AB
макс. 3% от кВ/с
Утечка через закрытый клапан A-AB:
Плотное уплотнение
Макс. дифференциальное падение давления
Смешивание: 100 кПа
Отвод: 30 кПа
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: DZR латунь CW 625N, (не подвержена селективной коррозии)
Соответствие
PED 2014/68/EU
статья 4.3
