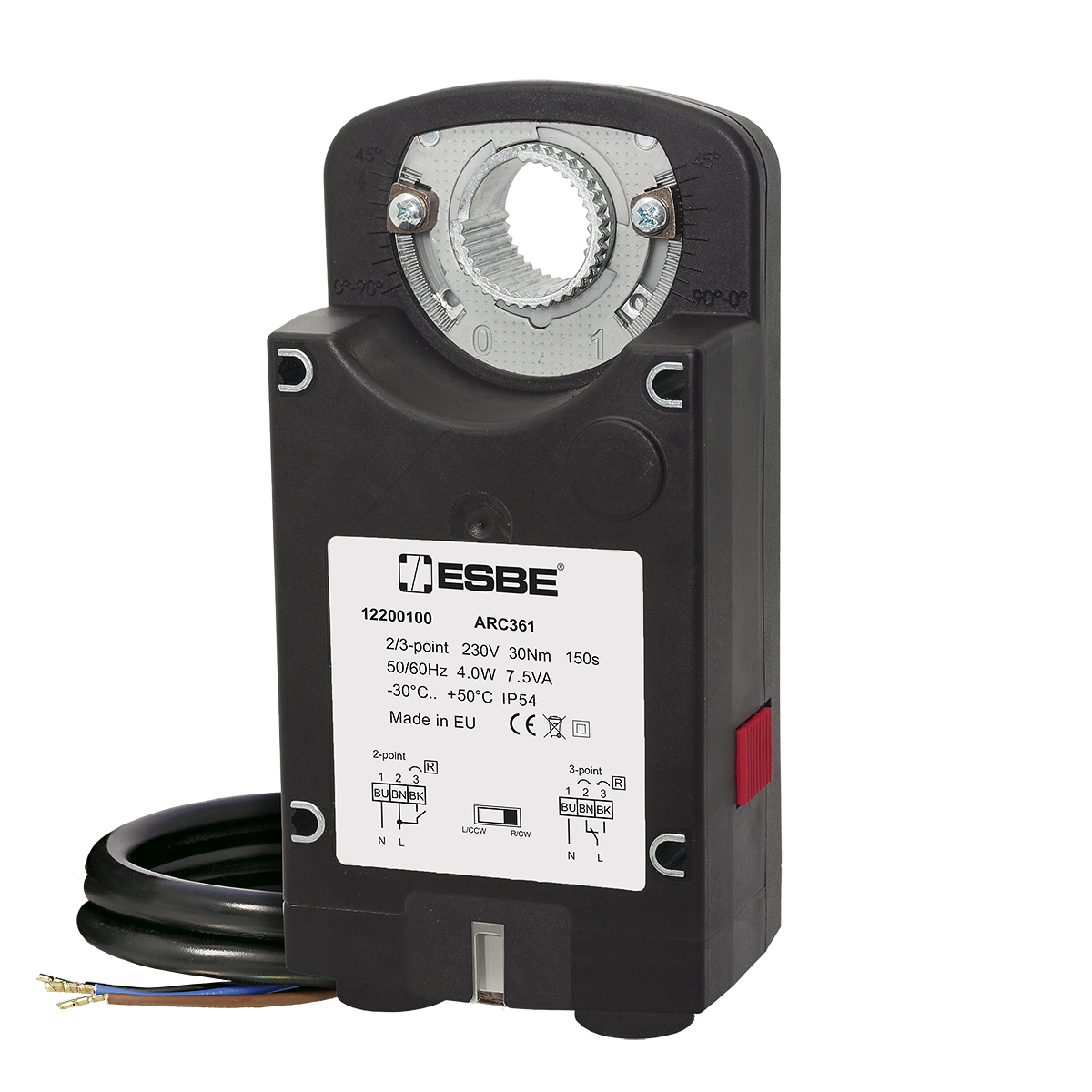

Esbe серии ARC300

Привод ESBE серии ARC300 подходит для управления ротационными смесительными клапанами, а также воздушными заслонками. Благодаря высокому крутящему моменту привод ARC300 подходит для управления самыми большими клапанами ESBE DN100-150 и воздушными заслонками площадью сечения до 6 м2. Привод поставляется с двумя наборами адаптеров, один из которых предназначен для клапанов ESBE 3F/4F, а другой используется для установки на зажимную муфту шпинделя заслонки.

Идеально подходит для использования с клапанами ESBE 3F/4F
Высокий крутящий момент 30 Нм
Доступны различные управляющие сигналы
Поставляется с адаптером для установки на зажимную муфту воздушной заслонки
Номенклатура
ARC300
ARC300
ARC300
Серия ARC300
АртикулНаименованиеКрутящий момент, НмУправляющий сигналВремя действия 90°, секЭлектропитание В переменного токаПримечаниеМРЦ
1220 01 00ARC361302-точечное управление SPST/ 3-точечное управление SPDT150230----€443,26
1220 11 00ARC363302-точечное управление SPST/ 3-точечное управление SPDT15024----€0
1222 02 00ARC36830Пропорциональные15024С двумя независимыми вспомогательными переключателями€654,69
1222 01 00ARC36930Пропорциональные15024----€0
Поддержка установки
Электрическое подключение
Серии ARA641-ARA644, ARA651-ARA654, ARA661-ARA664, ARA671-ARA674. Привод с предварительно установленным вспомогательным выключателем, серии ARA642, ARA644, ARA652, ARA654, ARA662, ARA664, ARA672, ARA674, ARA692, ARA694.
Электрическое подключение
Приводы подключаются при помощи двух отдельных кабелей: один кабель для управления приводом и один кабель для вспомогательного выключателя.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Технические данные
Технические данные
Окружающая температура
макс.: +50 °C
мин. -30 °C
Потребляемая мощность в рабочем режиме:
24В 4.5 Вт
230В 4.0 Вт
Электропитание:
24V 24В перем. тока (50/60 Гц), 24В пост. тока
230V 230В перем. тока (50/60 Гц), 230В пост. тока
Класс защиты
24В III
230В II
Время закрытия:
150 с / 90°
Тип кабеля подключения:
24В 6.0 ВА
230В 7.5 ВА
Длина кабеля:
1 м
Влажность окружающей среды:
5-95% (относительная влажность, без конденсации)
Номинальное напряжение питания:
19 19-29В перем./пост. тока
85 85-265В перем./пост. тока
Потребляемая мощность в режиме простоя: 24В / 230В
1.5 Вт
Степень защиты корпуса:
IP54
Крутящий момент:
30 Нм
Характеристики вспомогательного переключателя (ARC368):
5(2.5) A, 250В переменного тока
Масса:
1.7 кг
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Аксессуары и запасные части
Запасные части для Esbe серии ARC300
