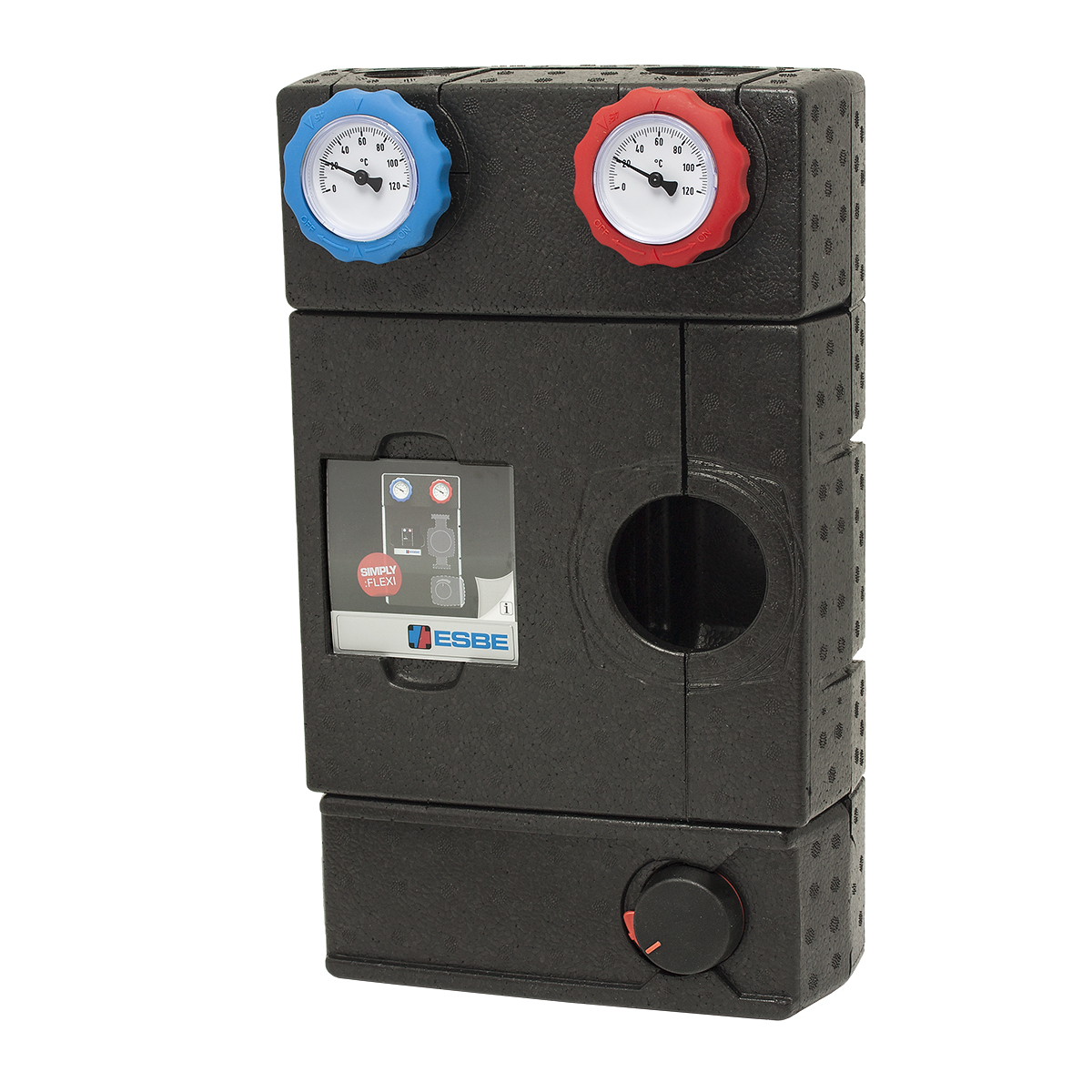

Esbe серии GRF100

Насосная группа ESBE серии GRF100 — это устройство, предназначенное для систем циркуляции теплофикационной воды в отопительных системах, в которых требуется постоянное регулирование расхода и температуры. Изделие оснащено двумя запорными клапанами с термометрами, обратным клапаном и высококачественным изолирующим корпусом. Серия GRF100 поставляется с 3-ходовым поворотным прогрессивным смесительным клапаном, который обеспечивает низкий риск превышения номинального размера и лучшие регулировочные характеристики независимо от скорости потока. Насосная группа ESBE серии GRF100 готова к работе с насосами монтажного размера 180 мм. Высокотехнологичный подстраиваемый изолирующий корпус обеспечивает надлежащую изоляцию насоса любого типа. Выберите лучшую систему контроля и подберите один из электроприводов или контроллеров из программы ESBE

Совершенный контроль достигается благодаря прогрессивным характеристикам клапана
Высококачественный подстраиваемый изолирующий корпус
Готовый насос монтажной длиной 180 мм — выбирайте насос своего любимого производителя
Регулируйте систему вручную с помощью привода или даже контроллера
Номенклатура
GRF111
GRF111
GRF111
GRF111
Серия GRF100
АртикулНаименованиеПодсоединение JПодсоединение IDNМРЦ
6124 01 00GRF111G 1½"G 1"25€0
6124 11 00GRF121G 1½"G 1"25€0
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: °C мин.: °C (в зависимости от электронного оборудования)
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Корпус: Латунь, сталь
Соединения
Внутренняя резьба (G): ISO 228/1
Наружная резьба (G), ISO 228/1
Встроенный смесительный клапан:
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Утечка через закрытый клапан, % от потока*: <0.5 %
* Дифференциальное давление 100 кПа (1 бар)

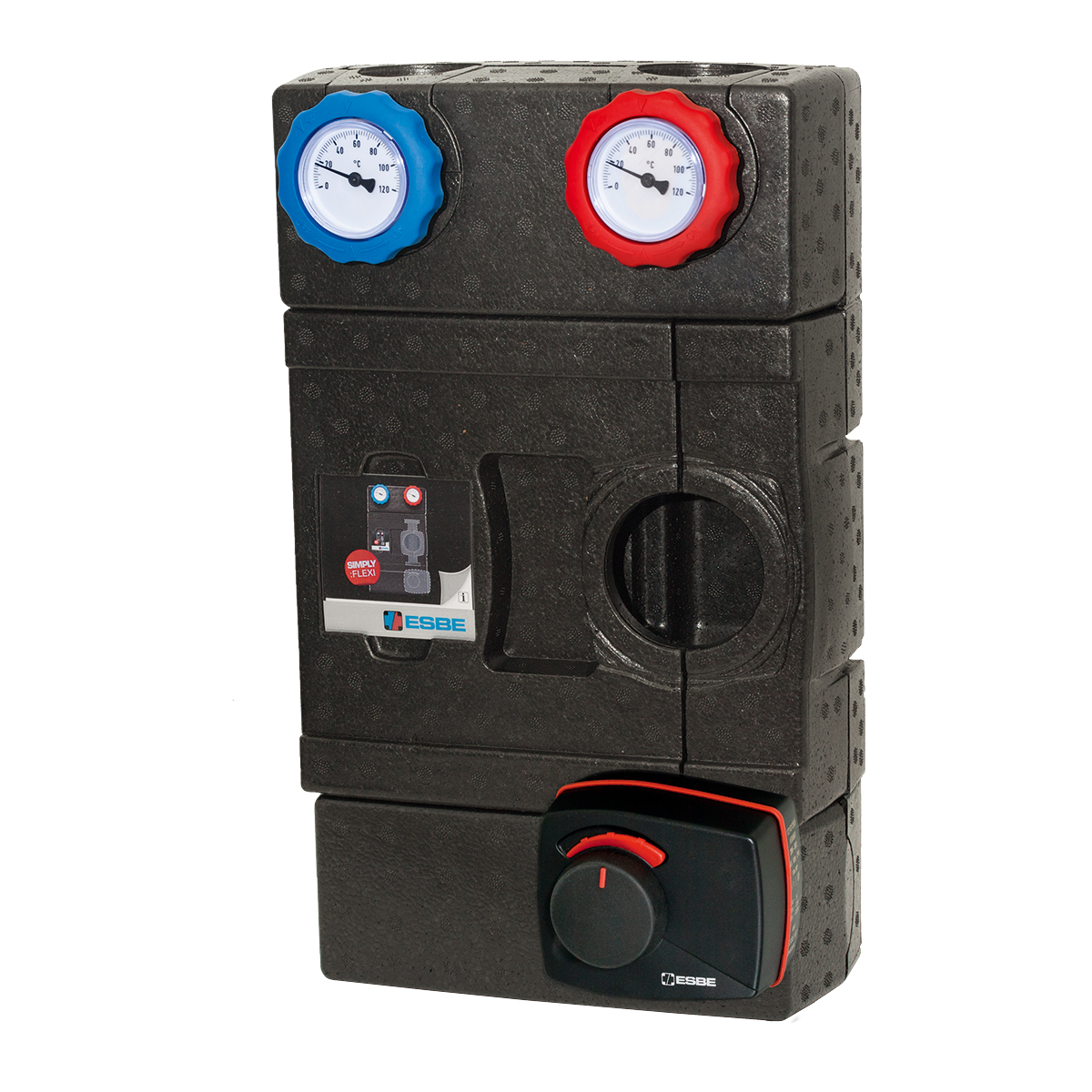

Встроенный привод, GRF121:
Тип привод: ARA661
Управляющий сигнал: 3-точечное управление
Электропитание: 230 ± 10% в пер. тока, 50 Гц
Энергопотребление: 5 ВА
Время закрытия 90°: 120 s
Класс защиты корпуса: IP41
Класс защиты: II
Соответствие
PED 2014/68/EU
статья 4.3
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: °C мин.: °C (в зависимости от электронного оборудования)
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Корпус: Латунь, сталь
Соединения
Внутренняя резьба (G): ISO 228/1
Наружная резьба (G), ISO 228/1
Встроенный смесительный клапан:
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Утечка через закрытый клапан, % от потока*: <0.5 %
* Дифференциальное давление 100 кПа (1 бар)
Встроенный привод, GRF121:
Тип привод: ARA661
Управляющий сигнал: 3-точечное управление
Электропитание: 230 ± 10% в пер. тока, 50 Гц
Энергопотребление: 5 ВА
Время закрытия 90°: 120 s
Класс защиты корпуса: IP41
Класс защиты: II
Соответствие
PED 2014/68/EU
статья 4.3
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Трехмерный чертеж (файл stp)
2D-изображения
Инструкция по установке
Спецификация
Аксессуары и запасные части
Опции для Esbe серии GRF100
Запасные части для Esbe серии GRF100
