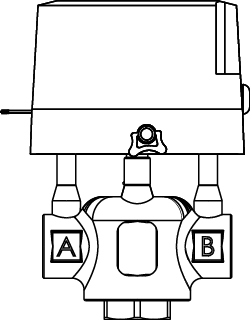

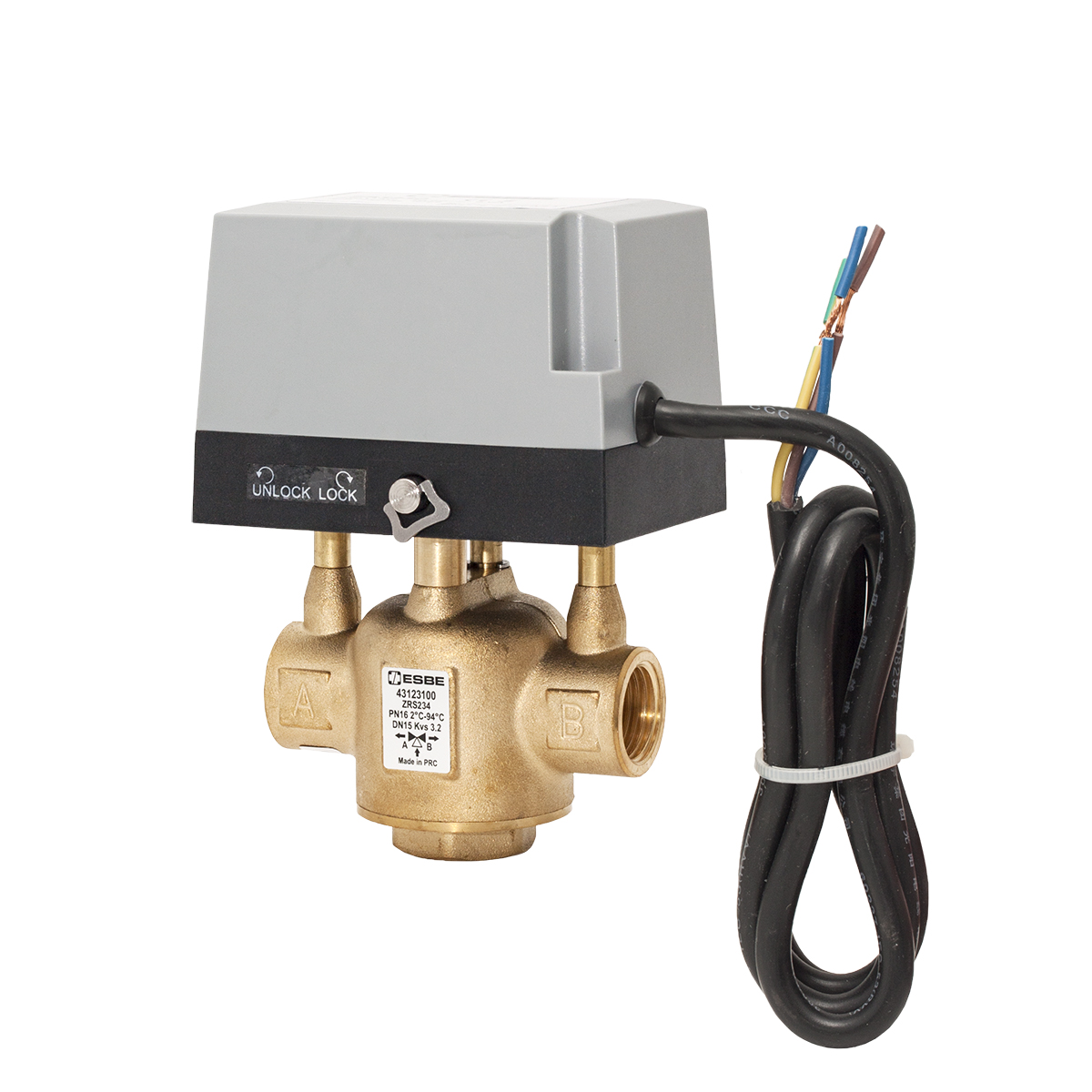

Esbe серии ZRS230

Серия ZRS230 — это линейка 3-ходовых отводных клапанов и отключающих клапанов с возвратной пружиной и исполнительным механизмом с электроприводом, которые предназначены для использования в системах отопления и охлаждения. Серия ZRS230 доступна в DN15-32, PN16 с внутренним резьбовым соединением. Управление исполнительным механизмом осуществляется 2-точечным сигналом с функцией возврата пружины и рекомендуется для функции отвода. Источником питания служит напряжение 230 в переменного тока частотой 50/60 Гц. Направление потока без питания: из AB в B. Изделие предназначено для использования только в замкнутых контурах.

Давление закрытия до 150 кПа
Направление потока без питания: из AB в B
Возможно ручное управление
Быстрое время действия
Номенклатура
ZRS230
ZRS230
Серия ZRS234, внутренняя резьба
АртикулНаименованиеDNKVSАBDПрисоединениеМакс. перепад давления кПаМРЦ
3123100ZRS234153,28010332G ½"150€0
4312 32 00ZRS234204,68910332G ¾"100€123,16
4312 33 00ZRS234255,79310337G 1"100€127,43
4312 34 00ZRS234328,410511045G 1¼"80€169,50
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 16
Окружающая температура
Клапан: макс. +94ºC
Клапан: мин. +2ºC
Привод: макс. +60°C
Привод: мин. 0°C
Теплоноситель
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Электропитание:
230 В переменного тока, 50/60 Гц
Подсоединение
внутренняя резьба (G): ISO 228/1 B
Степень защиты корпуса:
IP44
Рабочее давление
1.6 MПa
Время действия:
открытие: 15 s
закрытие: 5 s
Класс защиты
I
Управляющий сигнал:
2-точечное (2 контакта с возвратной пружиной)
Потребляемая мощность в рабочем режиме:
6 ВА
Длина кабеля:
1 м
Материал
Корпус крана: латунь CW 614N
Шар: NBR
Уплотнительное кольца: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
