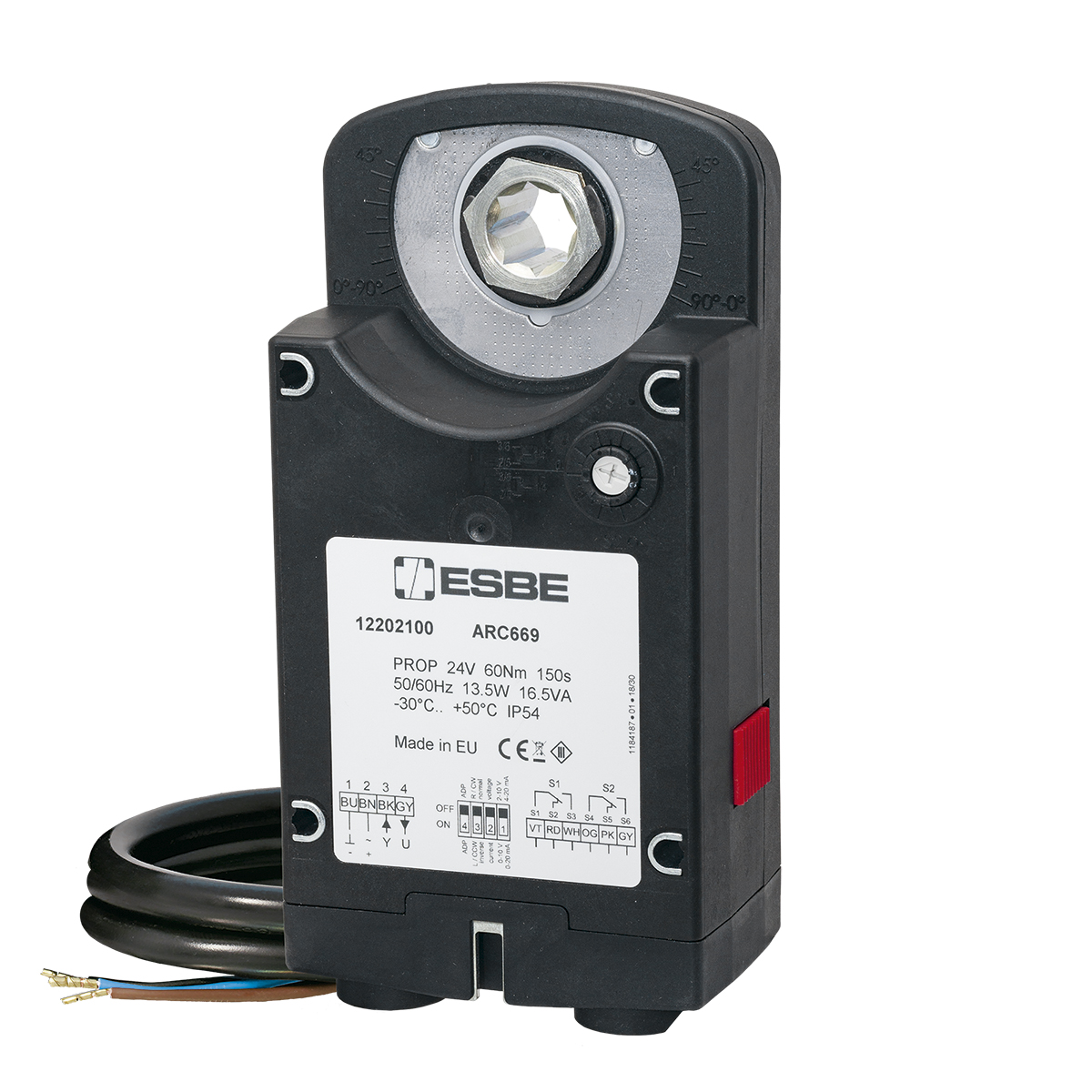

Esbe серии ARC600

Привод ESBE серии ARC600 подходит для управления дисковыми затворами ESBE, а также для использования с заслонками. Благодаря высокому крутящему моменту привод ARC600 рекомендуется использовать с самыми большими затворами DN80-125 и заслонками площадью сечения до 10 м?. Привод поставляется с комплектом переходника и готов к установке на дисковые затворы ESBE.

Варианты с 2-точечным, 3-точечным и пропорциональным управляющим сигналом
Высокий крутящий момент 60 Н·м
Готов к использованию с дисковыми затворами ESBE
Номенклатура
ARC600
ARC600
Серия ARC600
АртикулНаименованиеКрутящий момент, НмУправляющий сигналВремя действия 90°, секЭлектропитание В переменного/постоянного токаМРЦ
1220 21 00ARC661602-точечное управление SPST/ 3-точечное управление SPDT150230€0
1222 11 00ARC66960Пропорциональный15024€0
Поддержка установки
Электрическое подключение
Серии ARA641-ARA644, ARA651-ARA654, ARA661-ARA664, ARA671-ARA674. Привод с предварительно установленным вспомогательным выключателем, серии ARA642, ARA644, ARA652, ARA654, ARA662, ARA664, ARA672, ARA674, ARA692, ARA694.
Электрическое подключение
Приводы подключаются при помощи двух отдельных кабелей: один кабель для управления приводом и один кабель для вспомогательного выключателя.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Технические данные
Технические данные
Окружающая температура
макс.: +50 °C
мин. -30 °C
Потребляемая мощность в рабочем режиме:
24В 13,5 Вт
230В 13,0 Вт
Электропитание:
24V 24В перем. тока (50/60 Гц), 24В пост. тока
230V 230В перем. тока (50/60 Гц), 230В пост. тока
Класс защиты
24В III
230В II
Время закрытия:
150 с / 90°
Тип кабеля подключения:
24В 16,5 ВА
230В 20,0 ВА
Длина кабеля:
1 м
Влажность окружающей среды:
5-95% (относительная влажность, без конденсации)
Номинальное напряжение питания:
19 19-29В перем./пост. тока
85 85-265В перем./пост. тока
Потребляемая мощность в режиме простоя: 24В / 230В
24В 1,5 Вт
230В 2,0 Вт
Степень защиты корпуса:
IP54
Крутящий момент:
60 Нм
Масса:
1.7 кг
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Аксессуары и запасные части
Запасные части для Esbe серии ARC600
