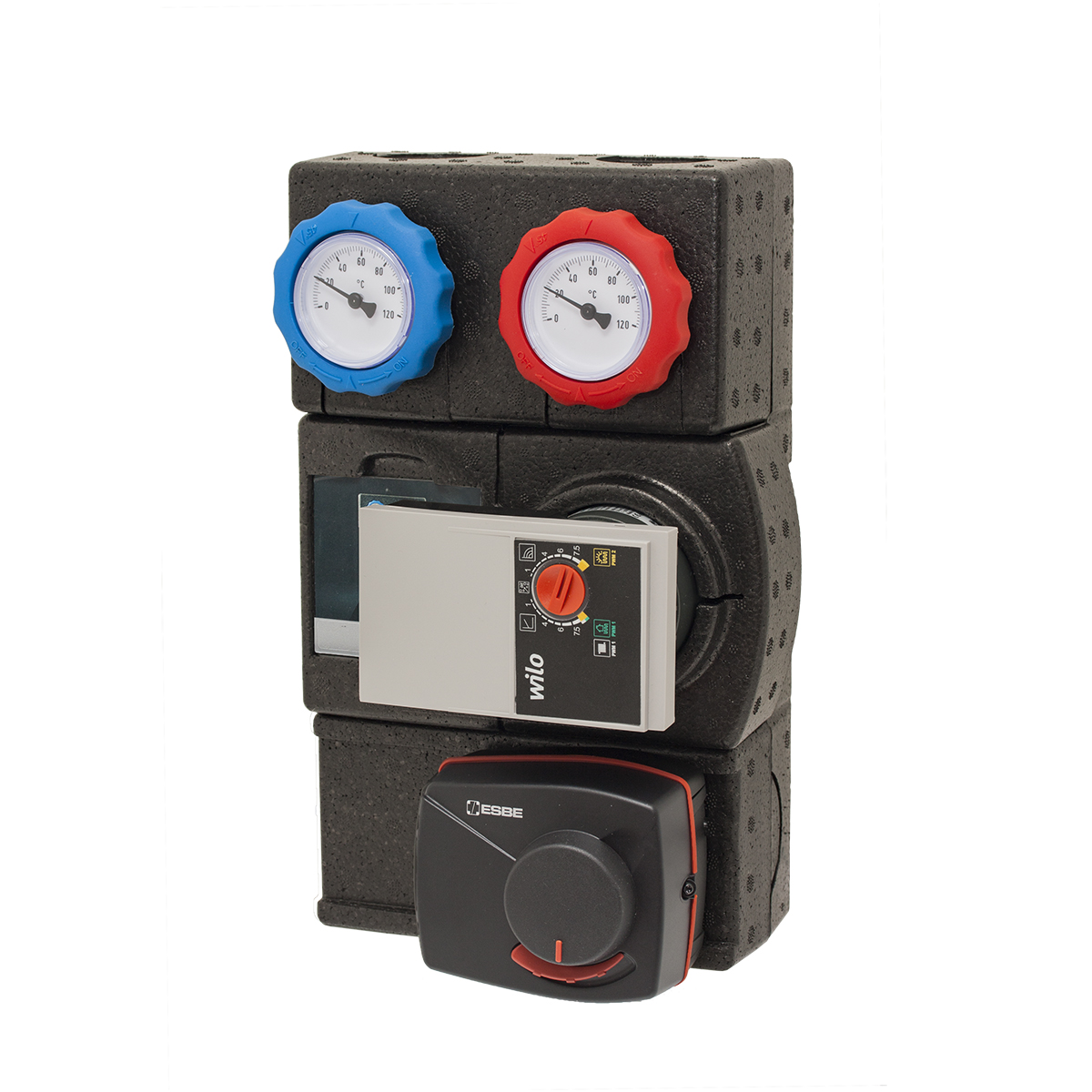

Esbe серии GRA300

Изделия ESBE серии GRA300 - это насосная смесительная группа, которая предназначена для циркуляции теплоносителя в том случае, когда требуется исключительное регулирование потока и температуры. Оснащена двумя запорными кранами с термометрами, обратным клапаном, высококачественной теплоизоляцией и энергоэффективным циркуляционным насосом. Серия GRА300 поставляется с 3-х ходовым поворотным прогрессивным смесительным клапаном и приводом. Насосная смесительная группа обеспечивает лучшее регулирование, независимо от расхода и риска превышения номинального размера, благодаря характеристикам прогрессивного клапана, и возможности работы с большинством контроллеров, доступных на рынке.

Высокоточное регулирование расхода благодаря возможностям прогрессивного смесительного клапана
Компактная конструкция
Совместима с большинством контроллеров, предлагаемых на рынке
Быстрое соединение без переходников Quick fit между клапаном и приводом
Высококлассный теплоизоляционный кожух
Номенклатура
Серия GRA311
АртикулНаименованиеHасосПодсоединение JПодсоединение IDNМРЦ
6104 31 00GRA311Wilo 15/7,5G 1"G ¾"20€0
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности), Wilo циркуляционный насос:
<0,21
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Наружная резьба: ISO 228/1
Внутренняя резьба (G): ISO 228/1
Встроенный циркулирующий насос:
ип: Wilo RSTG 15/7,5
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
Длина кабеля 3 м
Энергопотребление: 4-75 Вт
EEI (Показатель энергоэффективности): <0,21
Класс защиты корпуса: IP X4D
Класс изоляции: F
Встроенный смесительный клапан:
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Утечка через закрытый клапан, % от потока*: <0.5 %
* Дифференциальное давление 100 кПа (1 бар)
Встроенный привод:
Тип привод: ARA661 Quick fit
Управляющий сигнал: 3-точечное управление
Электропитание: 230 ± 10% в пер. тока, 50 Гц
Энергопотребление: 5 ВА
Время закрытия 90°: 120 s
Класс защиты корпуса: IP41
Класс защиты: II
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности), Wilo циркуляционный насос:
<0,21
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Наружная резьба: ISO 228/1
Внутренняя резьба (G): ISO 228/1
Встроенный циркулирующий насос:
ип: Wilo RSTG 15/7,5
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
Длина кабеля 3 м
Энергопотребление: 4-75 Вт
EEI (Показатель энергоэффективности): <0,21
Класс защиты корпуса: IP X4D
Класс изоляции: F
Встроенный смесительный клапан:
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Утечка через закрытый клапан, % от потока*: <0.5 %
* Дифференциальное давление 100 кПа (1 бар)
Встроенный привод:
Тип привод: ARA661 Quick fit
Управляющий сигнал: 3-точечное управление
Электропитание: 230 ± 10% в пер. тока, 50 Гц
Энергопотребление: 5 ВА
Время закрытия 90°: 120 s
Класс защиты корпуса: IP41
Класс защиты: II
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Трехмерный чертеж (файл stp)

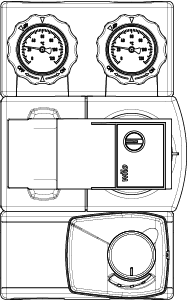

2D-изображения
Инструкция по установке
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии GRA300
