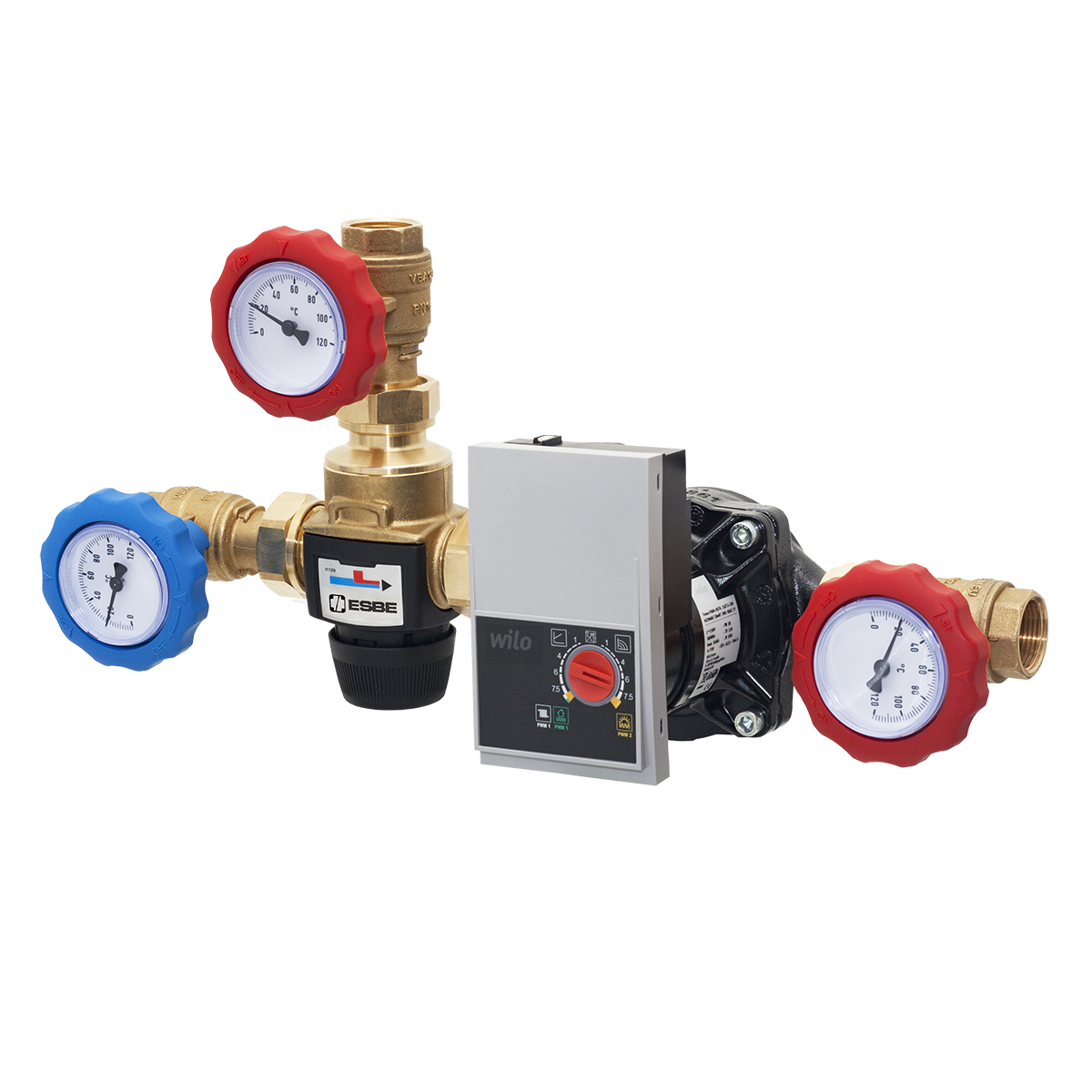

Esbe серии SFK100

SFK100 - это нагрузочная единица, предназначенная для твердотопливных котлов, доступных в виде как термостатического решения или моторозиванного решения с приводом или с контролером постоянной температуры.

Защита котла
Компактный размер
Возможность установки внутри и снаружи котла
Сигнал ШИМ для управления насосом
Номенклатура
SFK110
SFK110
SFK110
SFK110
SFK110
SFK110
Серия SFK110 Фиксированная температура
АртикулНаименованиеТемпература, в смешанном состоянииТемпература при открытии °CDNKVSСоединениеМРЦ
5502 03 00SFK11162°C ± 2°C60253,2G 1"€0
5502 02 00SFK11157°C ± 2°C55253,2G 1"€0
5502 01 00SFK11152°C ± 2°C50253,2G 1"€0
5502 04 00SFK11167°C ± 2°C65253,2G 1"€0
5502 05 00SFK11172°C ± 2°C70253,2G 1"€0

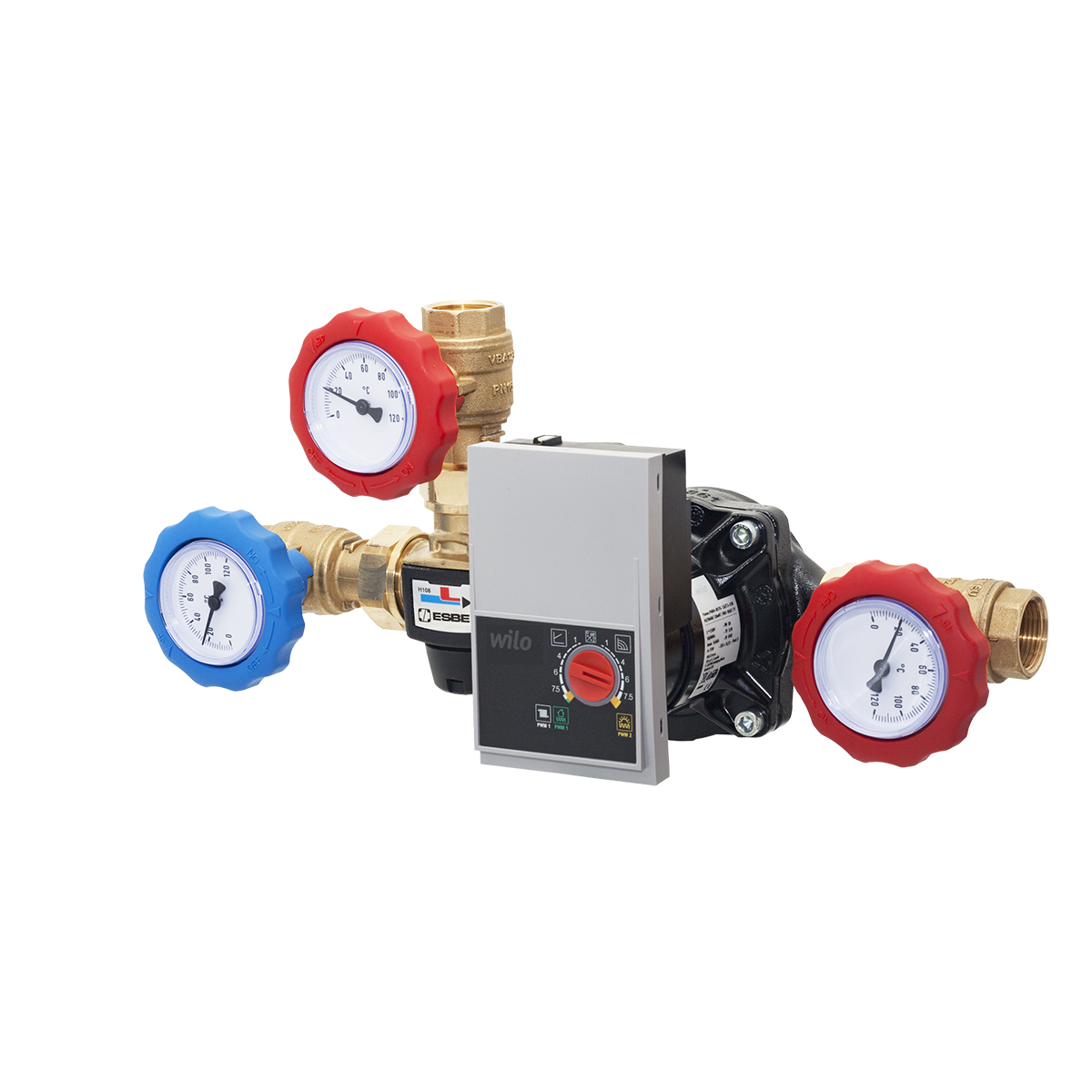

Серия SFK120 Регулируемая температура
АртикулНаименованиеТемпература, в смешанном состоянииТемпература при открытии °CDNKVSСоединениеМРЦ
5502 11 00SFK12152-72°C ± 3°C50-70°C254,5G 1"€0

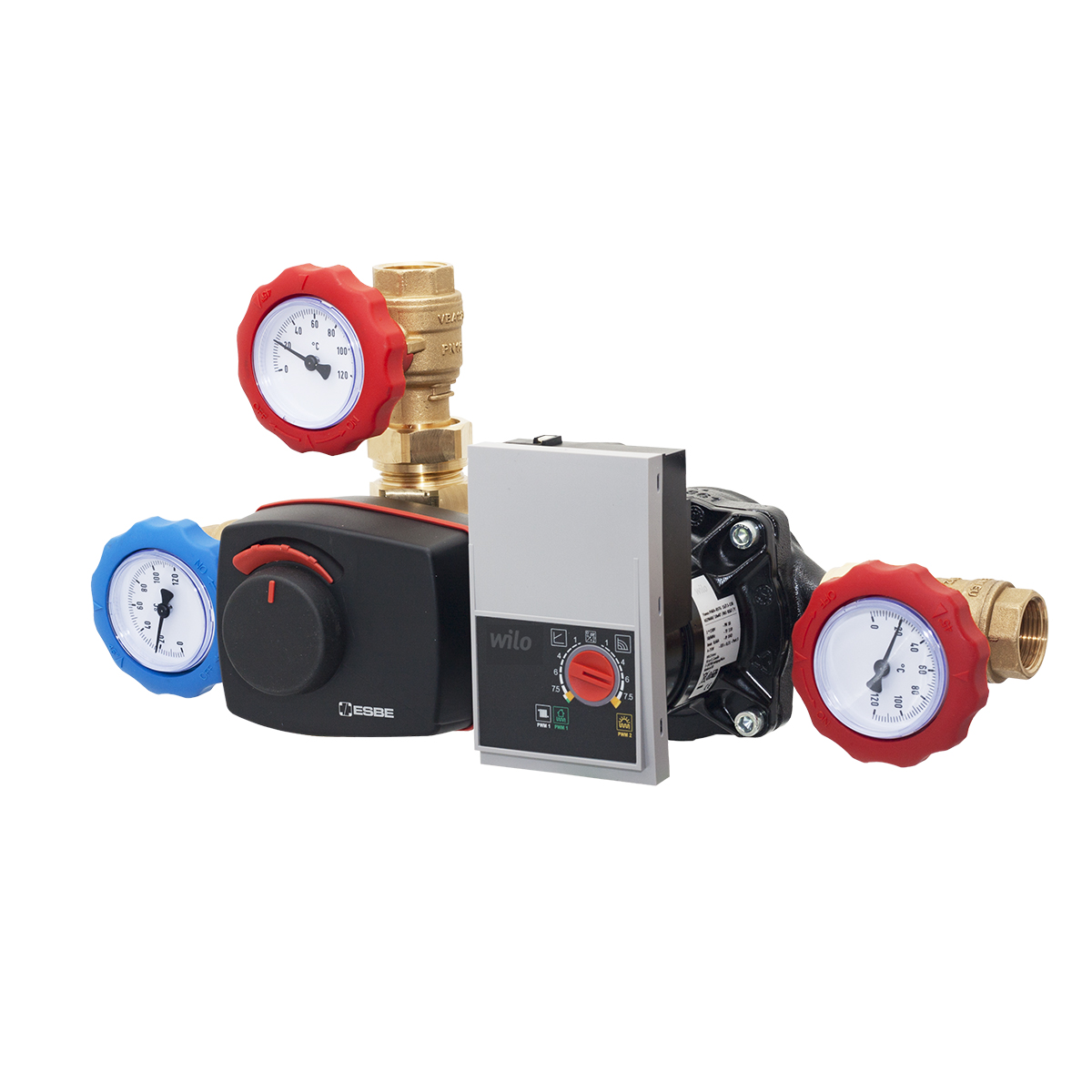

Серия SFK130 cмесительный клапан с электроприводом
АртикулНаименованиеТемпература, в смешанном состоянииТемпература при открытии °CDNKVSСоединениеМРЦ
5502 13 00SFK131------2513/8G 1"€0
Серия SFK140 cмесительный клапан с электроприводом и контроллером
АртикулНаименованиеТемпература, в смешанном состоянииТемпература при открытии °CDNKVSСоединениеМРЦ
5502 15 00SFK141------2513/8G 1"€0
Поддержка установки
Примеры установки
Технические данные
Технические данные
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Встроенный термостатический смесительный клапан, SFK110:
Тип смесительного клапана: VTC312
Макс. дифференциальное падение давления: 100 кПа
Температурный диапазон: 50, 55, 60, 65, 70 °C
Утечка через закрытый клапан A–AB: Плотное уплотнение
Утечка через закрытый клапан В-AB: макс. 3% от кВ/с
Диапазон K
Класс давления
PN 6
Встроенный смесительный клапан, SFK130/SFK140:
Тип смесительного клапана: VRG332
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа Диапазон Kv/Kv мин: 100
Утечка через закрытый клапан, % от потока*: <0,05 %
* Дифференциальное давление 100 кПа (1 бар)
Характеристик
Соединения
Внутренняя резьба (G): ISO 228/1
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
Температура теплоносителя
макс. (постоянно): +100 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
EEI (Показатель энергоэффективности), Wilo циркуляционный насос:
<0,21
Материал, соприкасающийся с водой:
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Корпус: Латунь, литой чугун
Встроенный термостатический смесительный клапан, SFK110:
Тип смесительного клапана: VTC312
Макс. дифференциальное падение давления: 100 кПа
Температурный диапазон: 50, 55, 60, 65, 70 °C
Утечка через закрытый клапан A–AB: Плотное уплотнение
Утечка через закрытый клапан В-AB: макс. 3% от кВ/с
Диапазон K
Встроенный термостатический смесительный клапан, SFK120:
Тип смесительного клапана: VTC422
Макс. дифференциальное падение давления: 100 кПа
Температурный диапазон: 50-70 °C
Утечка через закрытый клапан B–AB: Плотное уплотнение
Диапазон Kv/Kv мин: 100
Встроенный смесительный клапан, SFK130/SFK140:
Тип смесительного клапана: VRG332
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа Диапазон Kv/Kv мин: 100
Утечка через закрытый клапан, % от потока*: <0,05 %
* Дифференциальное давление 100 кПа (1 бар)
Характеристик
Встроенный привод, SFK130:
Тип привод: ARA651
Управляющий сигнал: 3-точечное управление
Электропитание: 230 ± 10% в пер. тока, 50 Гц
Энергопотребление: 5 ВА
Время закрытия 90°: 60 s
Класс защиты корпуса: IP41
Класс защиты: II
Встроенный контроллер, SFK140
Тип контроллера: CRA111
Температурный диапазон: от +5 до +95 °C °C
Электропитание: 230 ± 10 % В перем. тока, 50 Гц
Энергопотребление: 10 ВА
Время поворота клапана при макс. скорости: макс. 30 s
Класс защиты корпуса: IP41
Класс защиты: II
Встроенный циркулирующий насос:
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
EEI (Показатель энергоэффективности): <0,21
Класс защиты корпуса: IP X4D
Класс изоляции: F
Энергопотребление - Wilo RSTG 130mm: 4-75 Вт
Характеристики: см. спецификацию
Соответствие
PED 2014/68/EU
статья 4.3
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
