Esbe серии VTC400

Tермозапорные клапаны ESBE серии VTC400 спроектированы для работы с котлами, для которых требуется контроль температуры теплоносителя в обратной линии. Поддержание высокой и устойчивой температуры теплоносителя в обратной линии способствует повышению коэффициента полезного действия котла, снижает образование конденсата и увеличивает срок его эксплуатации.

Точный контроль за температурой теплоносителя обратной линии
Широкий диапазон температур
Высокий коэффициент пропускной способности клапана
Доступны с фиксированной или регулируемой настройкой температуры
Номенклатура
VTC412
VTC412
VTC412
VTC412

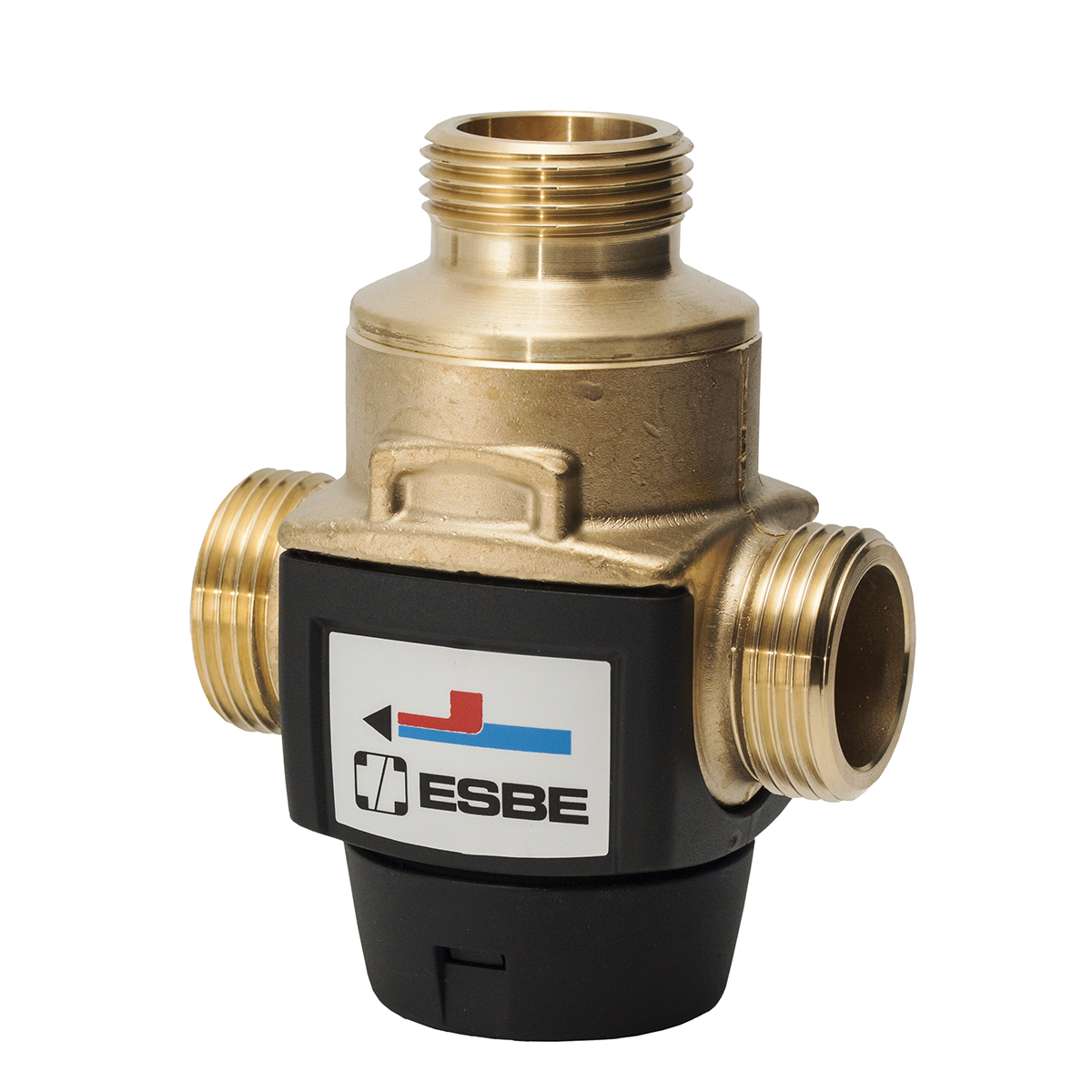

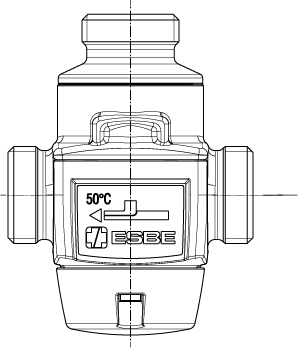

Серия VTC412, фиксированная температура
АртикулНаименованиеТемпература при открытии °CDNАDBCKVSСоединениеМРЦ
5106 01 00VTC41250 ± 4°C**25845662485,5G 1"€0
5106 02 00VTC41255 ± 4°C**25845662485,5G 1"€0
5106 03 00VTC41260 ± 4°C**25845662485,5G 1"€136,72
5106 04 00VTC41265 ± 4°C**25845662485,5G 1"€0
5106 05 00VTC41270 ± 4°C**25845662485,5G 1"€0

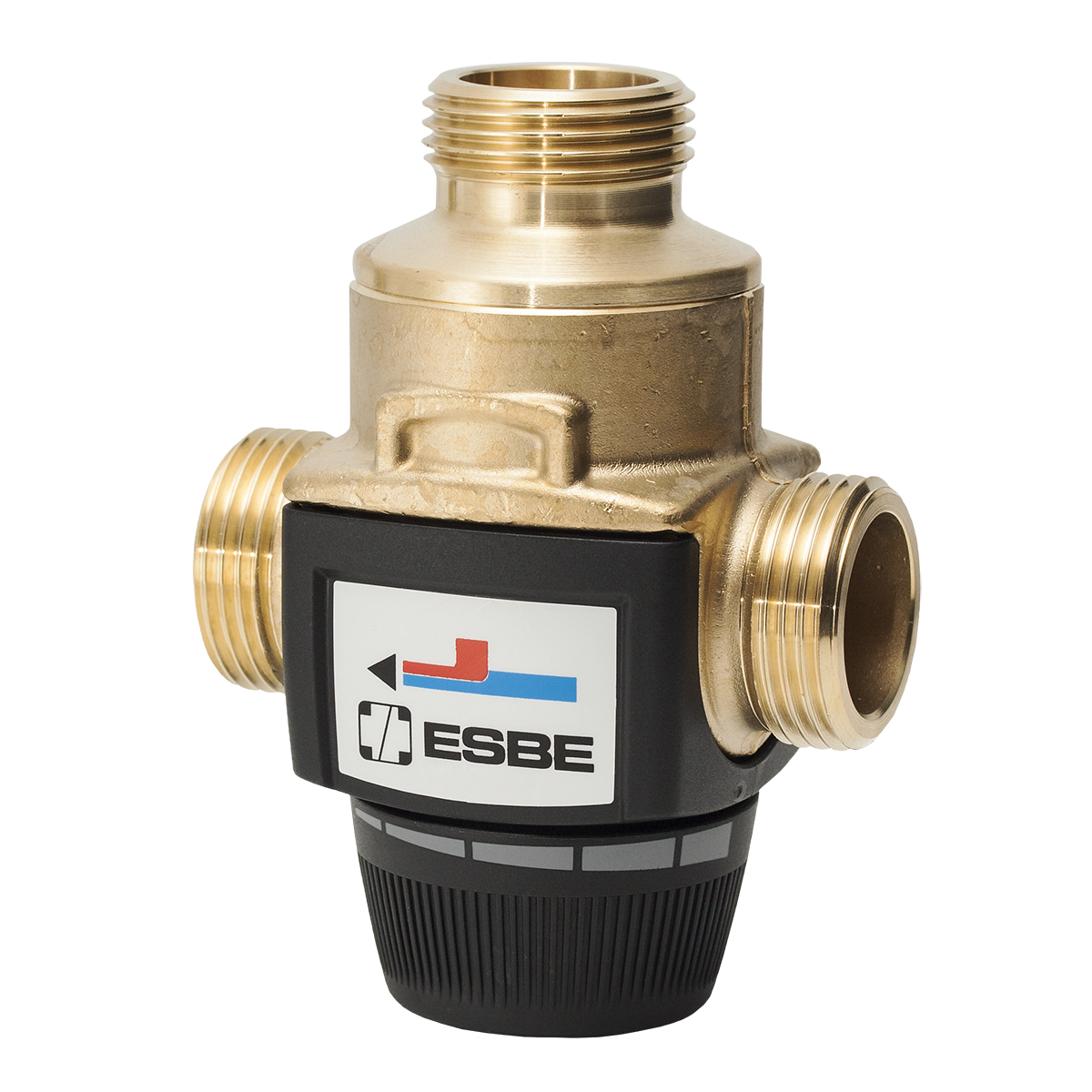

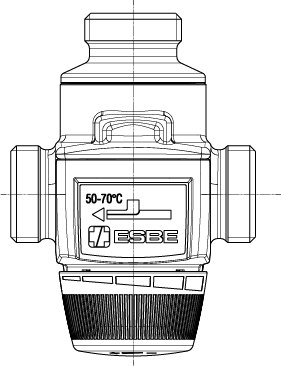

Серия VTC422, Регулируемая температура
АртикулНаименованиеТемпература при открытии °CDNАDBCKVSСоединениеМРЦ
5106 06 00VTC42270 ± 4°C**25845662485,5G 1"€164,96
Поддержка установки
Примеры установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Соединения
Наружная резьба: ISO 228/1
Стабильность температуры
± 4°C**
** Условия стабильности температуры действительны, если горячий теплоноситель >10°C теплее, чем смешанный теплоноситель, а холодный теплоноситель >20°C холоднее, чем смешанный.
Диапазон Kv/Kv мин,
100
Температура теплоносителя
макс.: +100 °C
мин.: 0 °C
Утечка через закрытый клапан В-AB
Плотное уплотнение
Утечка через закрытый клапан A-AB:
Плотное уплотнение
Макс. дифференциальное падение давления
Смешивание: 100 кПа
Отвод: 30 кПа
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Соответствие
PED 2014/68/EU
статья 4.3
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Трехмерный чертеж (файл stp)
2D-изображения
Инструкция по установке
Спецификация
