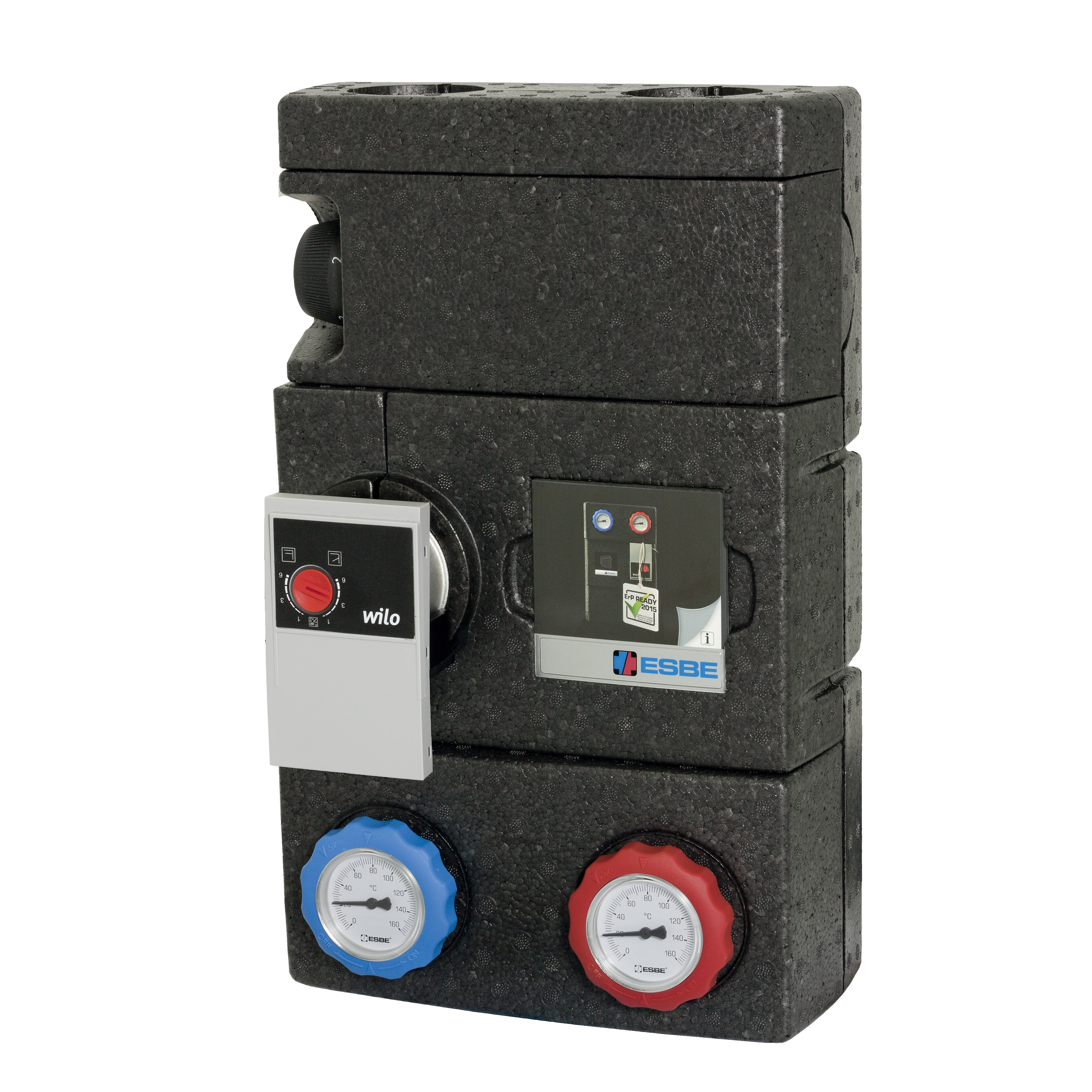

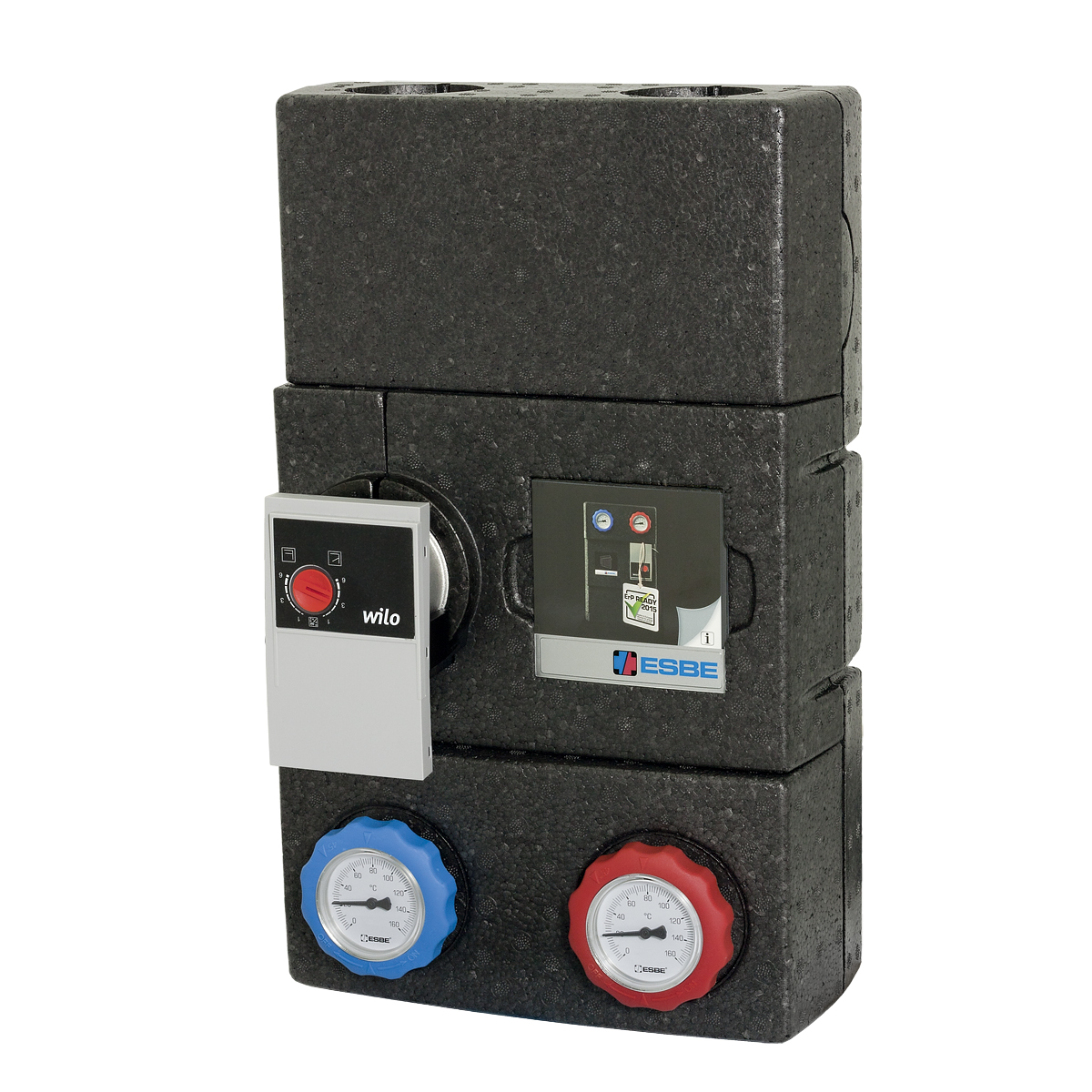

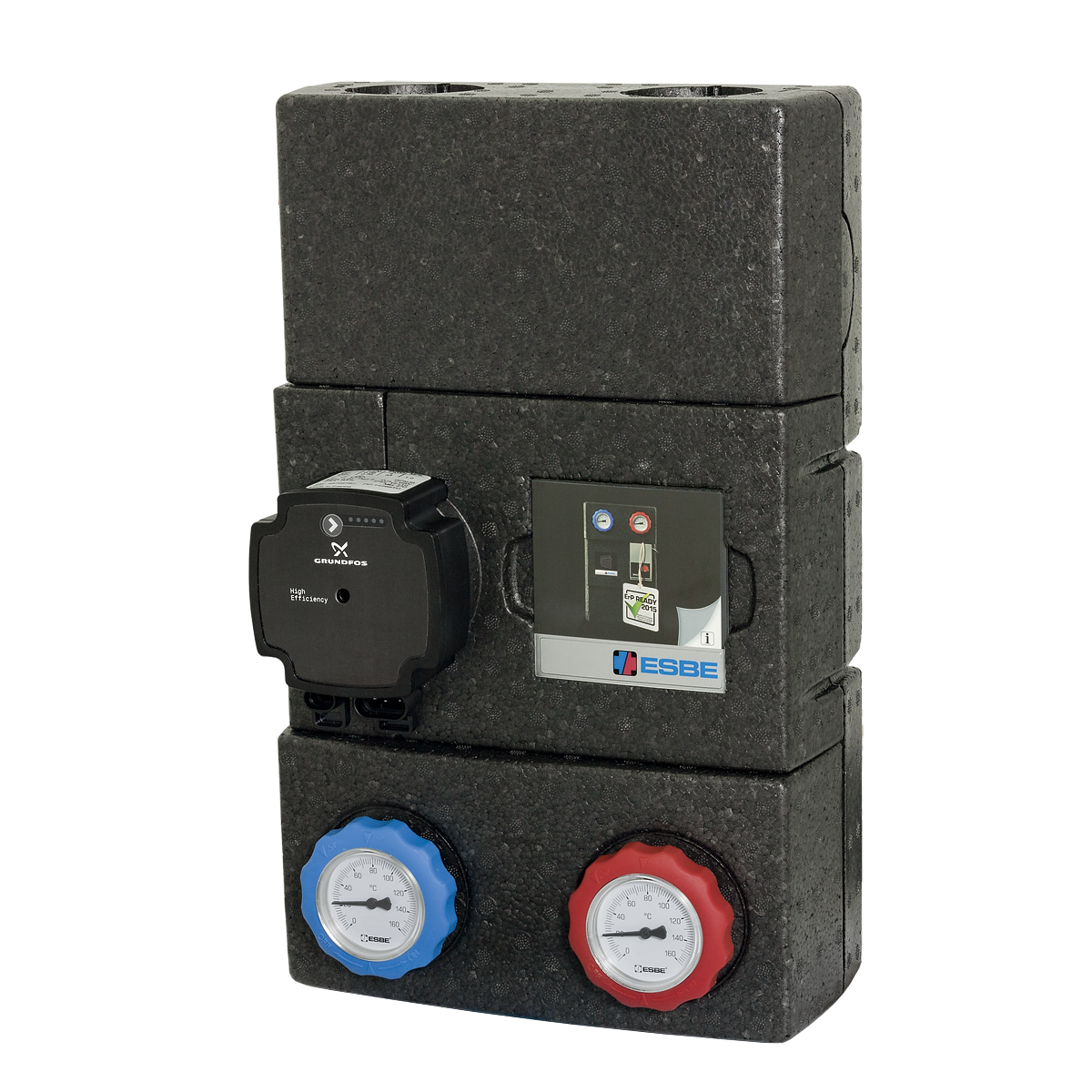

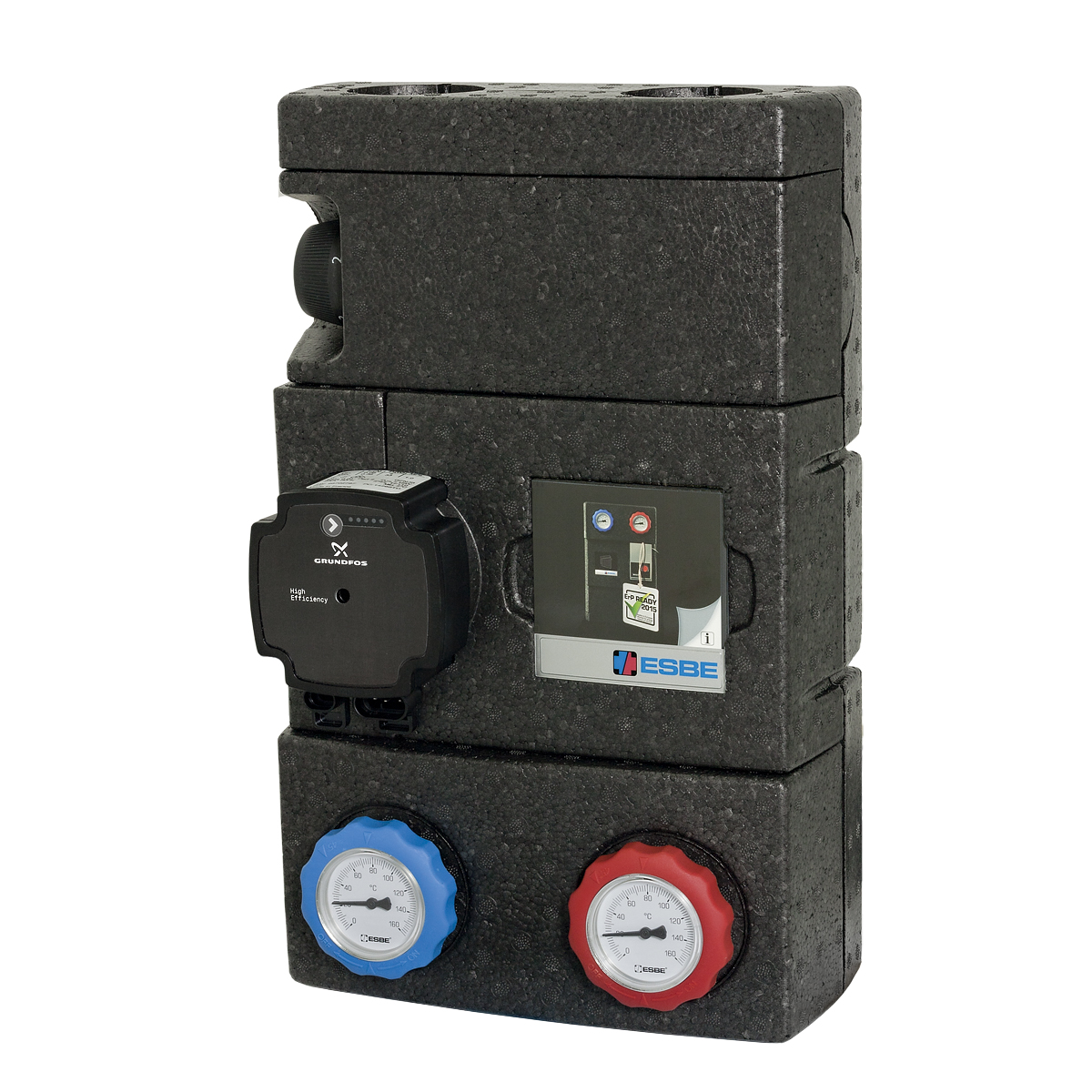

Esbe серии GST100

Изделие ESBE серии GSА100 — это модуль регулирования температуры теплоносителя на обратной линии. Предназначен для применения в контурах, где требуется контроль температуры теплоносителя на обратной линии. Изделие оснащено двумя запорными кранами с термометрами, обратным клапаном, высококлассным теплоизоляционным кожухом и энергоэффективным циркуляционным насосом. GST100 поставляется в комплекте с термостатическим смесительным клапаном, который может быть представлен в двух версиях: с фиксированной или регулируемой температурой.

Контроль температуры за счет термостатического клапана
Энергоэффективный циркуляционный насос
Поставляется в версиях с фиксированной или регулируемой температурами
Высококлассный теплоизоляционный кожух
Номенклатура

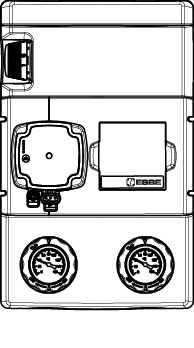

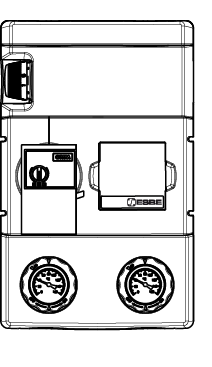

GST131, GST141
GST131, GST141
GST131, GST141
GST131, GST141
Серия GST100
АртикулНаименованиеHасосПодсоединение JПодсоединение IDNТемпературный диапазон °CМРЦ
6112 01 00GST131Wilo 25/6G 1½"G 1"2550/55/60°C€598,14
6112 02 00GST141 Wilo 25/6G 1½"G 1"2550-75°C€618,40
6112 03 00GST141 Wilo 25/7.5G 1½"G 1¼"3250-75°C€0
6112 04 00GST132Grundfos 25-50G 1½"G 1"2550/55/60°C€0
6112 05 00GST142Grundfos 25-50G 1½"G 1"2550-75°C€0
6112 06 00GST142 Grundfos 25-70G 1½"G 1¼"3250-75°C€0
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс.: +100 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Внутренняя резьба (G): ISO 228/1
Наружная резьба (G), ISO 228/1
Встроенный циркулирующий насос:
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
Энергопотребление - Wilo 25/6: 3-45 Вт
Энергопотребление - Wilo 25/7.5: 3-76 Вт
Энергопотребление - Grundfos 25-50: 2-34 Вт
Энергопотребление - Grundfos 25-70: 2-53 Вт
Класс защиты корпуса: IP X4D
Встроенный клапан параллельного управления:
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Диапазон Kv max/Kv min, A-AB: 100
* Дифференциальное давление 100 кПа (1 бар)
Утечка через закрытый клапан, % от расхода *, A-AB: герметично
Утечка через закрытый клап
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс.: +100 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Внутренняя резьба (G): ISO 228/1
Наружная резьба (G), ISO 228/1
Встроенный циркулирующий насос:
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
Энергопотребление - Wilo 25/6: 3-45 Вт
Энергопотребление - Wilo 25/7.5: 3-76 Вт
Энергопотребление - Grundfos 25-50: 2-34 Вт
Энергопотребление - Grundfos 25-70: 2-53 Вт
Класс защиты корпуса: IP X4D
Встроенный клапан параллельного управления:
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Диапазон Kv max/Kv min, A-AB: 100
* Дифференциальное давление 100 кПа (1 бар)
Утечка через закрытый клапан, % от расхода *, A-AB: герметично
Утечка через закрытый клап
