Esbe серии MBA120

Серия MBA120 — это модельный ряд двухходовых шаровых кранов с приводным механизмом для использования в системах нагрева и охлаждения. Согласно стандарту EN12266-1, кран воздухонепроницаемый. Серия MBA120 поставляется для номинальных диаметров DN 20—32, в комплекте с различными видами соединений, которые удовлетворяют большинству потребностей. Приводной механизм монтируется на шаровом кране металлической втулкой, что обеспечивает простой, быстрый и безопасный монтаж/демонтаж приводного механизма.

Повышенный расход
Гибкость и простота установки и монтажа
Воздухонепроницаемость
Антиконденсатный резистор, предотвращающий образование конденсата
Номенклатура

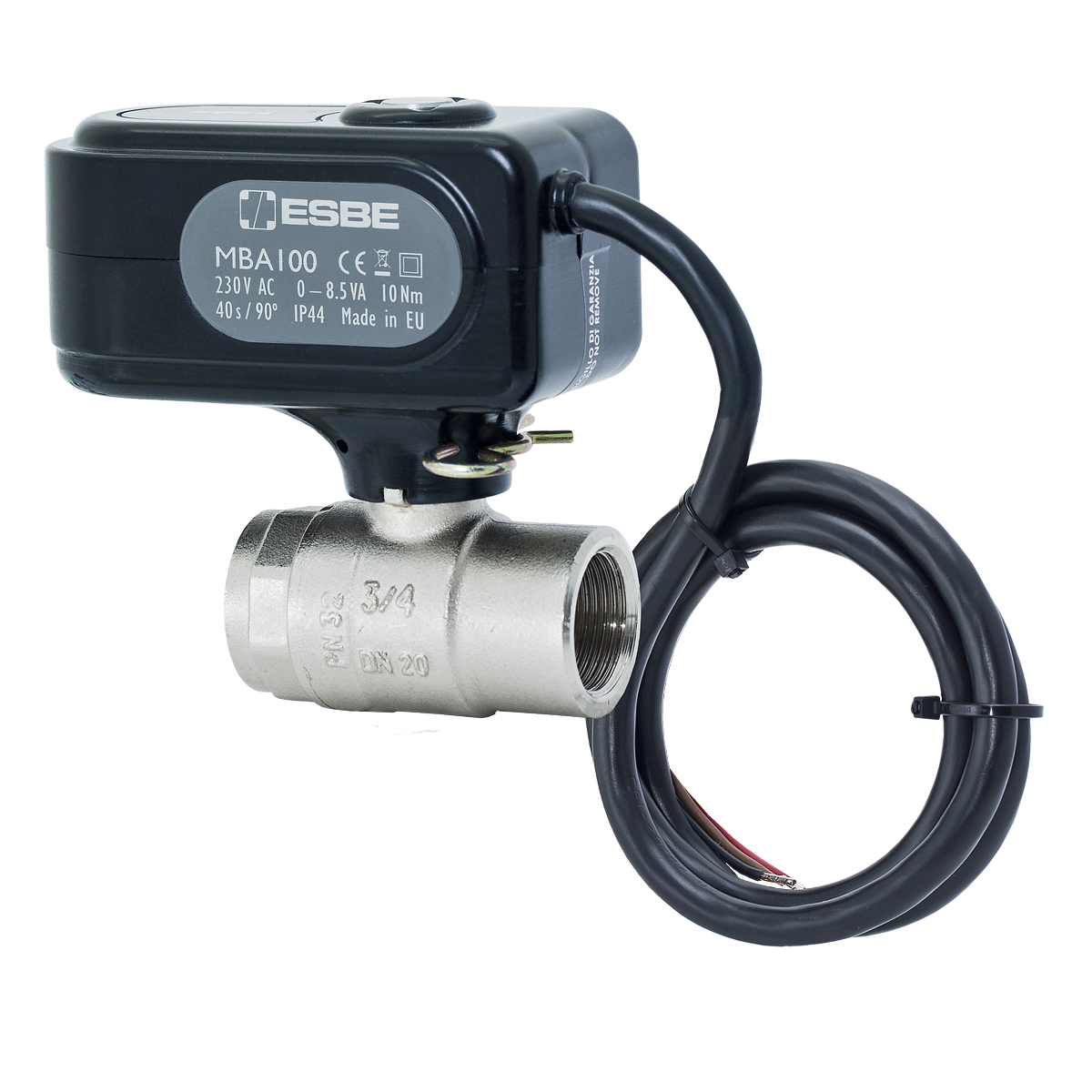

Серия MBA121, внутренняя резьба

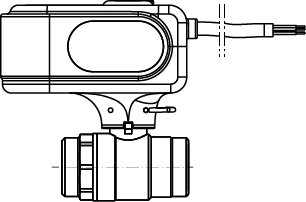

АртикулНаименованиеDNKVSCDEFПодсоединение AПодсоединение BПримечаниеМРЦ
4310 03 00MBA1213210043863448G 1¼”G 1¼”---€181,38
4310 02 00MBA121256041822943G 1”G 1”---€172,97
4310 01 00MBA121204534.0682539G ¾”G ¾”---€163,36

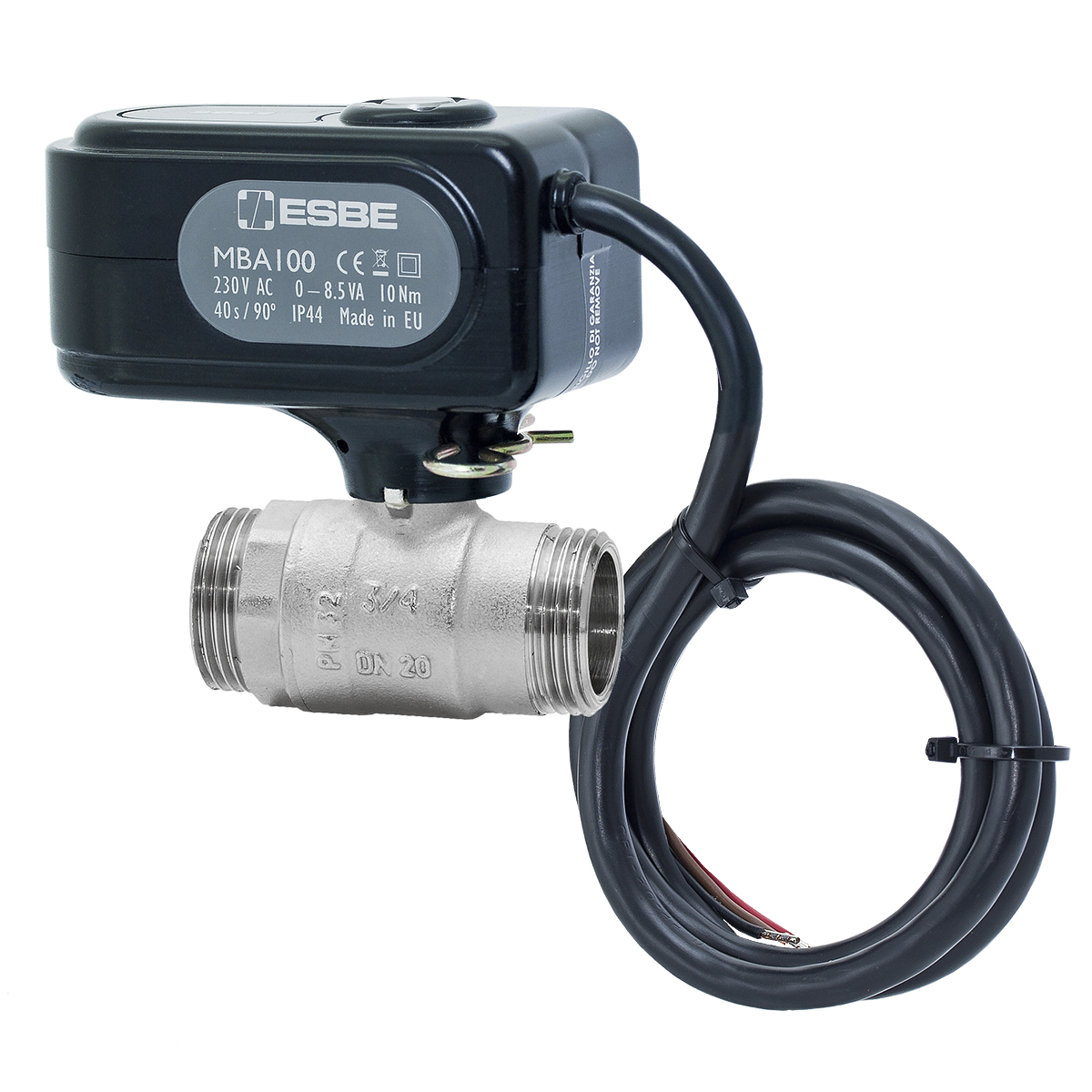

Серия MBA122, наружная резьба
АртикулНаименованиеDNKVSCDEFПодсоединение AПодсоединение BПримечаниеМРЦ
4310 14 00MBA1223210036863447,5G 1½"G 1½"---€187,39
4310 13 00MBA122256039.5822942.5G 1¼”G 1¼”---€175,38
4310 12 00MBA122204534.0722538.5G 1”G 1”---€0
4310 11 00MBA1221520316221.535G ¾”G ¾”---€158,56

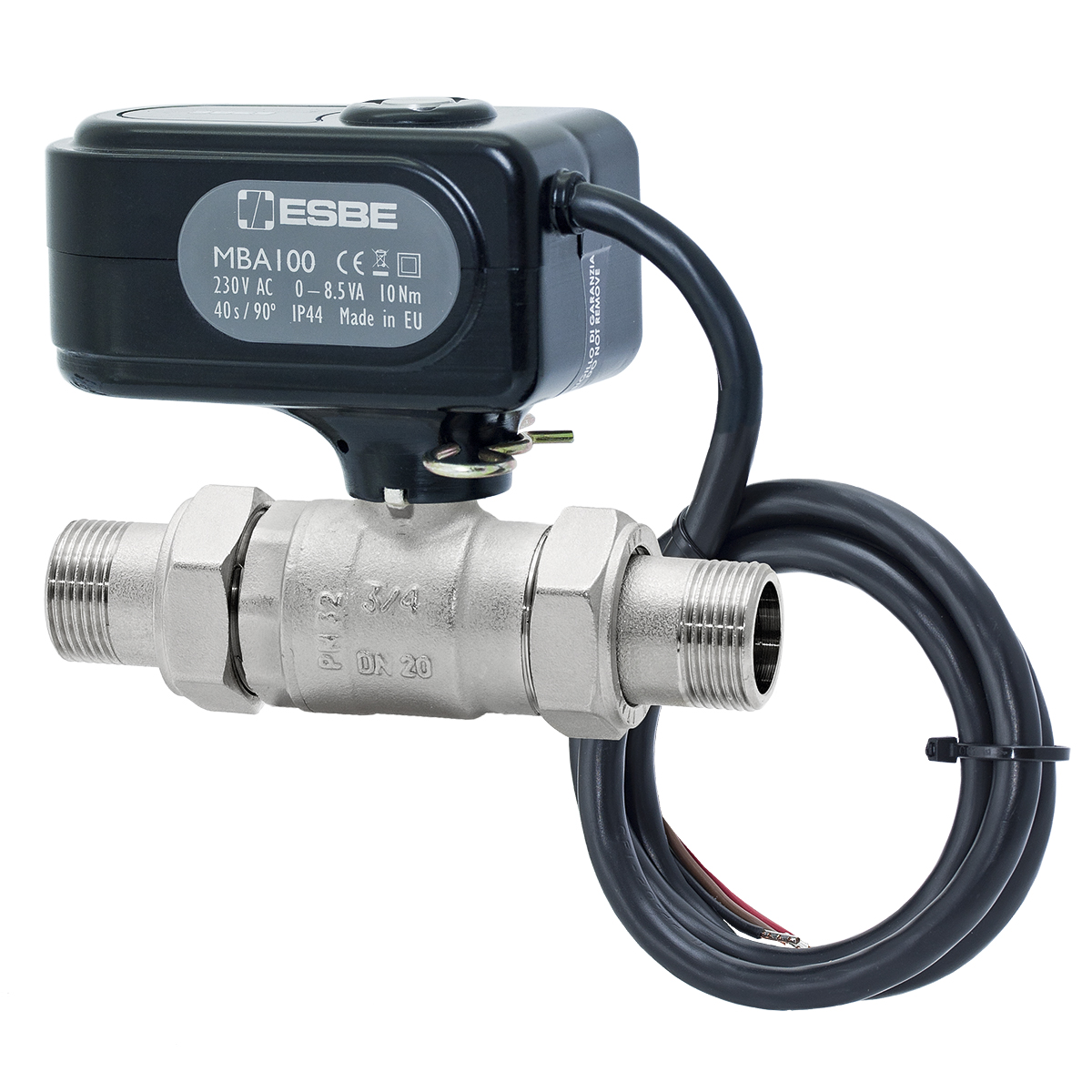

Серия MBA122, наружная резьба с переходниками
АртикулНаименованиеDNKVSCDEFПодсоединение AПодсоединение BПримечаниеМРЦ
4310 10 00MBA12232100741583447,5G 1¼"G 1¼"---€210,23
4310 09 00MBA1222560731492942.5G 1"G 1"---€0
4310 08 00MBA122204565133.52538.5G ¾"G ¾"---€0
4310 07 00MBA122 152058.511821.535G ½"G ½"---€170,57

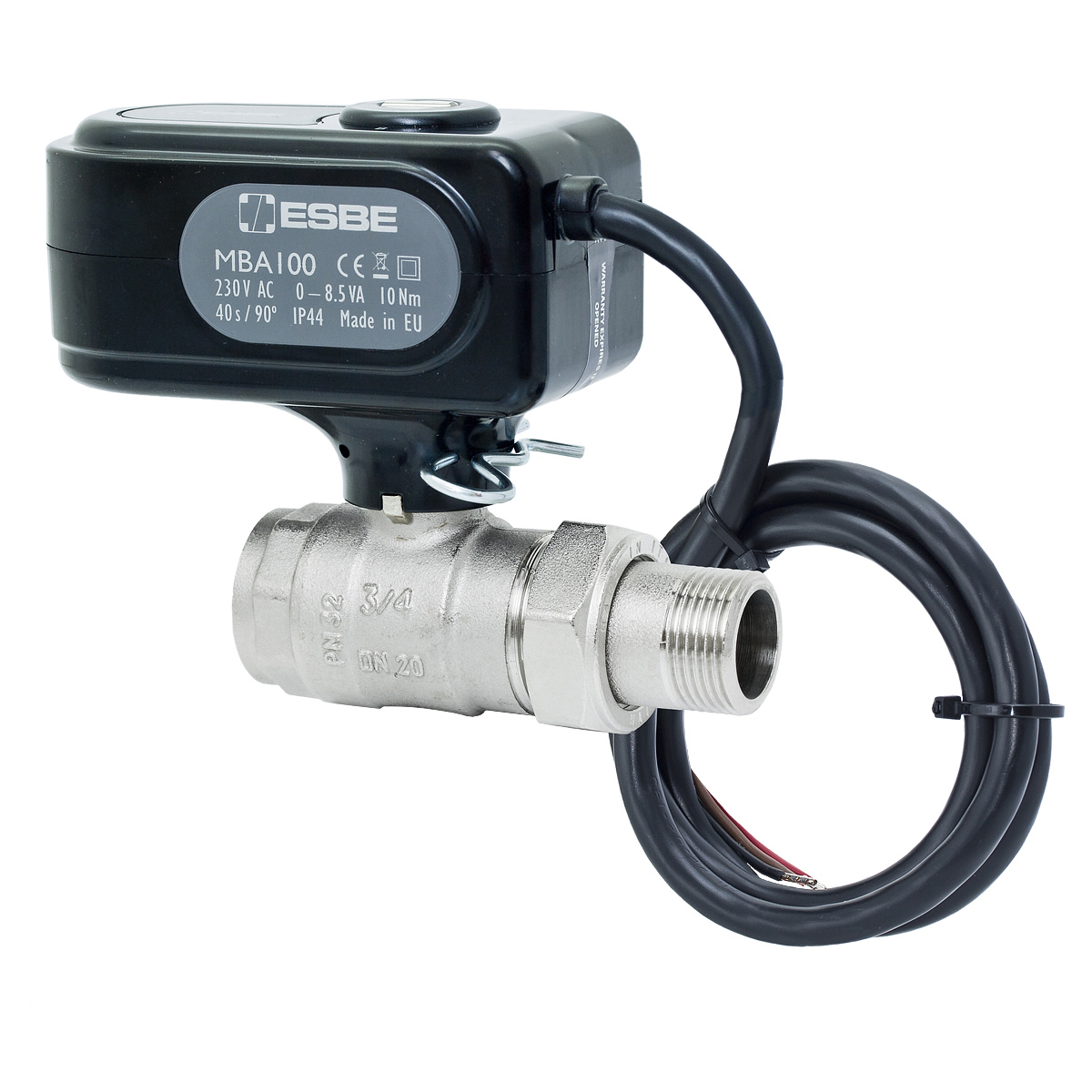

Серия MBA124, внутренняя и наружная резьба
АртикулНаименованиеDNKVSCDEFПодсоединение AПодсоединение BПримечаниеМРЦ
4310 06 00MBA12432100751193448G 1¼”G 1¼”Соединение А = внутренняя резьба,соединение В = наружная резьба€0
4310 05 00MBA1242560731152943G 1”G 1”Соединение А = внутренняя резьба,соединение В = наружная резьба€181,38
4310 04 00MBA124204565992539G ¾”G ¾”Соединение А = внутренняя резьба,соединение В = наружная резьба€170,57
Поддержка установки
Пример установки
Технические данные
Область применения по назначению
Рекомендуемая опция
Отопление
Комфортного охлаждения
Солнечное отопление
Подогрев полов
Вентиляция
Зонирование
Системы центрального отопления
Системы центрального охлаждения
Технические данные
Класс давления
PN 32
Материал
Шток: латунь CW 614N, с хромированным покрытием
Корпус крана: латунь CW 617N, с никелированным покрытием
Торец корпуса: латунь CW 617N, с никелированным покрытием
Седло крана: фторопласт
Уплотнительное кольцо: фтористая резина
Шар: латунь CW 617
Окружающая температура
Клапан: макс. +90ºC
Клапан: мин. 0ºC
Привод: макс. +50°C
Привод: мин. 0°C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Рабочее давление
3.2 MПa
Электропитание:
переменный ток 230 ± 10 % В, 50 Гц
Время хода на 90°:
40 s
Подсоединение
внутренняя резьба: ISO 228/1
наружная резьба: ISO 228/1
Класс защиты
II
Степень защиты корпуса:
IP44
Крутящий момент (при номинальном давлении):
Клапан: < 4 Нм
Привод: 10 Нм
Степень утечки — по стандарту EN12266-1:
степень внутренней утечки B, воздухонепроницаемый
степень внутренней утечки A, воздухонепроницаемый
Управляющий сигнал:
2-точечное управление SPST
Номинальное напряжение вспомогательного переключателя
переменный ток 6(1) A 230 В
Потребляемая мощность в рабочем режиме:
работа привода: 3.5 Вт
антиконденсатный резистор: до 5 Вт
Материал
Шток: латунь CW 614N, с хромированным покрытием
Корпус крана: латунь CW 617N, с никелированным покрытием
Торец корпуса: латунь CW 617N, с никелированным покрытием
Седло крана: фторопласт
Уплотнительное кольцо: фтористая резина
Шар: латунь CW 617
