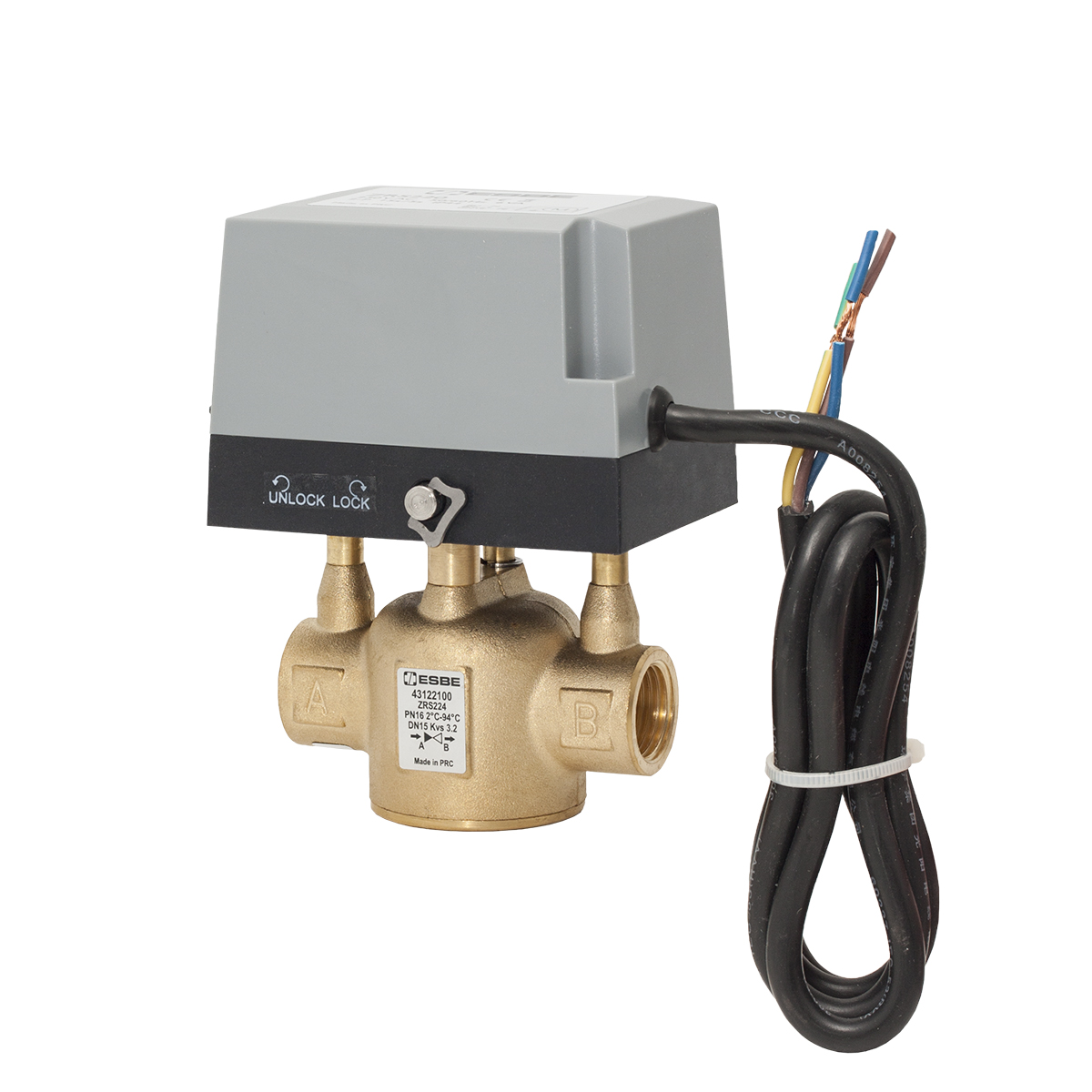

Esbe серии ZRS220

Клапаны ESBE серии ZRS220 — это линейка 2-ходовых отключающих клапанов с возвратной пружиной и исполнительным механизмом с электроприводом, которые предназначены для использования в системах отопления и охлаждения. Серия ZRS220 доступна в DN15-32, PN16 с внутренним резьбовым соединением. Управление исполнительным механизмом осуществляется 2-точечным сигналом с функцией возврата пружины и рекомендуется для функций включения/выключения. Источником питания служит напряжение 230 в переменного тока частотой 50/60 Гц. Изделие предназначено для использования только в замкнутых контурах.

Давление закрытия до 200 кПа
Направление потока от А до B-порта
Возможно ручное управление
Быстрое время действия
Номенклатура

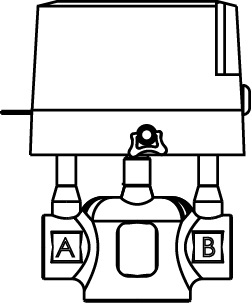

ZRS220
ZRS220
Серия ZRS224, внутренняя резьба
АртикулНаименованиеDNKVSАBDПрисоединениеМакс. перепад давления кПаМРЦ
4312 21 00ZRS224153,28010321G ½"200€110,51
4312 22 00ZRS224204,68910321G ¾"150€115,32
4312 23 00ZRS224255,79310323G 1"100€118,92
4312 24 00ZRS224321010511030G 1¼"80€156,16
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 16
Окружающая температура
Клапан: макс. +94ºC
Клапан: мин. +2ºC
Привод: макс. +60°C
Привод: мин. 0°C
Теплоноситель
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Рабочее давление
1.6 MПa
Электропитание:
230 В переменного тока, 50/60 Гц
Подсоединение
внутренняя резьба (G): ISO 228/1 B
Класс защиты
I
Время действия:
открытие: 15 s
закрытие: 5 s
Степень защиты корпуса:
IP44
Длина кабеля:
1 м
Управляющий сигнал:
2-точечное (2 контакта с возвратной пружиной)
Потребляемая мощность в рабочем режиме:
6 ВА
Материал
Корпус крана: латунь CW 614N
Шар: NBR
Уплотнительное кольца: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

2D-изображения
Инструкция по установке
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии ZRS220
