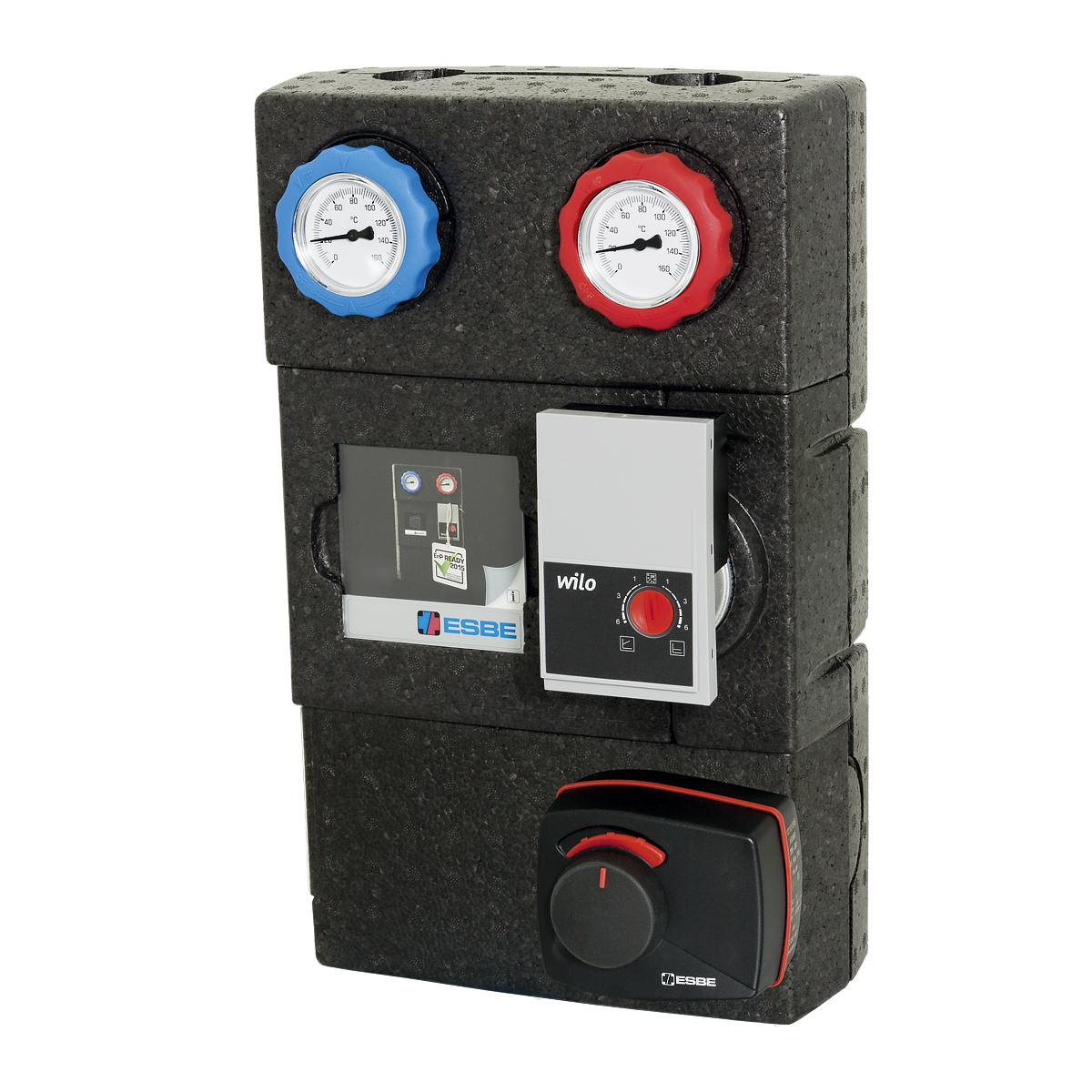

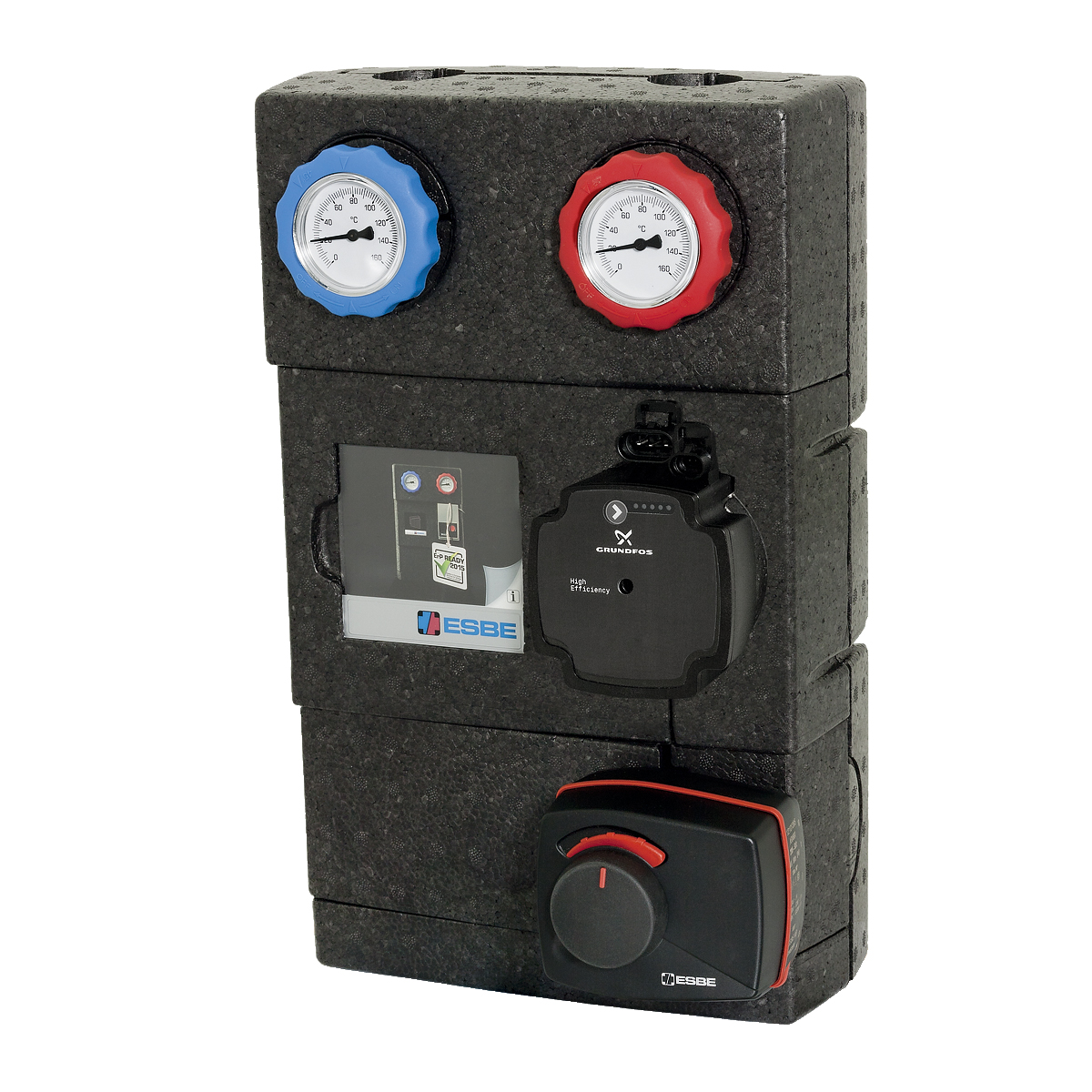

Esbe серии GRA100

В серию ESBE входит насосная группа GRA100 с функцией смешения для применения в системах отопления и охлаждения. Инновационное решение позволило оптимизировать точность смешения, возможность подавать корректное и оптимальное количество энергии в соответствии с ситуацией. Насосная группа имеет мощность до 40 кВт и в этом диапазоне обеспечивает бесперебойную работу независимо от потребностей системы в энергии. Компания ESBE поставляет насосные группы, оборудованные энергоэффективным циркуляционным насосом и специально изготовленной теплоизоляцией. Это самые лучшие насосные группы, обеспечивающие экономию средств и снижение неблагоприятного воздействия на окружающую среду. При проектировании товарной линии насосных групп ESBE всегда стремится упростить процесс установки. Это касается всего изделия, от монтажных кронштейнов и изоляции до дизайна упаковки. Группы ESBE GRA100 управляются посредством модели ESBE ARA661, привода с 3-точечным сигналом управления (открыть/закрыть), который прекрасно подходит для смешивания совместно с внешним контроллером. Рабочий диапазон компактного привода равен 90° и им можно легко управлять вручную при помощи рукоятки "нажать и повернуть", расположенной на передней стороне кожуха.

Высокоточное регулирование расхода благодаря возможностям прогрессивного смесительного клапана
Один универсальный размер для всех систем — встроенная функция автоматической адаптации и смесительный клапан прогрессивного действия
Совместима с большинством контроллеров, предлагаемых на рынке
Высококлассный теплоизоляционный кожух
Номенклатура
GRA111, GRA131
GRA111, GRA131
GRA111, GRA131
GRA111, GRA131
Серия GRA111
АртикулНаименованиеHасосПодсоединение JПодсоединение IDNДиапазон мощностиПримечаниеМРЦ
6104 01 00GRA111Wilo 25/6G 1½"G 1"25см. Технические характеристикипривод ARA661€756,36
6104 04 00GRA111Wilo 25/7.5G 1½"G 1¼"32см. Технические характеристикипривод ARA661€815,21
Серия GRA112
АртикулНаименованиеHасосПодсоединение JПодсоединение IDNДиапазон мощностиПримечаниеМРЦ
6104 05 00GRA112Grundfos 25-50G 1½"G 1"25см. Технические характеристикипривод ARA661€785,29
6104 06 00GRA112Grundfos 25-70G 1½"G 1¼"32см. Технические характеристикипривод ARA661€838,36
Серия GRA131
АртикулНаименованиеHасосПодсоединение JПодсоединение IDNДиапазон мощностиПримечаниеМРЦ
6104 32 00GRA131Wilo 25/6G 1½"G 1"25см. Технические характеристикипривод ARA661€0
6104 33 00GRA131Wilo 25/7.5G 1½"G 1¼"32см. Технические характеристикипривод ARA661€871,16
Серия GRA132
АртикулНаименованиеHасосПодсоединение JПодсоединение IDNДиапазон мощностиПримечаниеМРЦ
6104 34 00GRA132Grundfos 25-50G 1½"G 1"25см. Технические характеристикипривод ARA661€0
6104 35 00GRA132Grundfos 25-70G 1½"G 1¼"32см. Технические характеристикипривод ARA661€903,96
Поддержка установки
Использование
Примеры установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Наружная резьба: ISO 228/1
Внутренняя резьба (G): ISO 228/1
Встроенный циркулирующий насос:
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
Энергопотребление - Wilo 25/6: 3-45 Вт
Энергопотребление - Wilo 25/7.5: 3-76 Вт
Энергопотребление - Grundfos 25-70: 2-53 Вт
Класс защиты корпуса: IP X4D
Класс изоляции: F
EEI - Wilo 25/7,5: <0,21<
Встроенный смесительный клапан:
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Утечка через закрытый клапан, % от потока*: <0.5 %
* Дифференциальное давление 100 кПа (1 бар)
Встроенный привод, GRA110:
Тип привод: ARA661
Управляющий сигнал: 3-точечное управление
Электропитание: 230 ± 10% в пер. тока, 50 Гц
Энергопотребление: 5 ВА
Время закрытия 90°: 120 s
Класс защиты корпуса: IP41
Класс защиты: II
Встроенный привод, GRA130:
Тип привод: ARA639
Управляющий сигнал: пропорциональный Обратный сигнал: 2-10
Электропитание: 24 ± 10% В перем.тока/пост.тока, 50/60 Гц
Потребление энергии - Номинальное, AC: 5 Вт
Потребление энергии - Номинальное, DC: 2.5 Вт
Потребление энерги
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности)
Wilo циркуляционный насос: <0,21
Grundfos циркуляционный насос: <0,20
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Наружная резьба: ISO 228/1
Внутренняя резьба (G): ISO 228/1
Встроенный циркулирующий насос:
Электропитание: 230 ± 10% в пер. тока, 50/60 Гц
Энергопотребление - Wilo 25/6: 3-45 Вт
Энергопотребление - Wilo 25/7.5: 3-76 Вт
Энергопотребление - Grundfos 25-70: 2-53 Вт
Класс защиты корпуса: IP X4D
Класс изоляции: F
EEI - Wilo 25/7,5: <0,21<
Встроенный смесительный клапан:
Макс. дифференциальное падение давления: 100 кПа
Давление блокировки: 200 кПа
Утечка через закрытый клапан, % от потока*: <0.5 %
* Дифференциальное давление 100 кПа (1 бар)
Встроенный привод, GRA110:
Тип привод: ARA661
Управляющий сигнал: 3-точечное управление
Электропитание: 230 ± 10% в пер. тока, 50 Гц
Энергопотребление: 5 ВА
Время закрытия 90°: 120 s
Класс защиты корпуса: IP41
Класс защиты: II
Встроенный привод, GRA130:
Тип привод: ARA639
Управляющий сигнал: пропорциональный Обратный сигнал: 2-10
Электропитание: 24 ± 10% В перем.тока/пост.тока, 50/60 Гц
Потребление энергии - Номинальное, AC: 5 Вт
Потребление энергии - Номинальное, DC: 2.5 Вт
Потребление энерги
Загрузки

Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка

Аксессуары и запасные части
Опции для Esbe серии GRA100
Запасные части для Esbe серии GRA100
