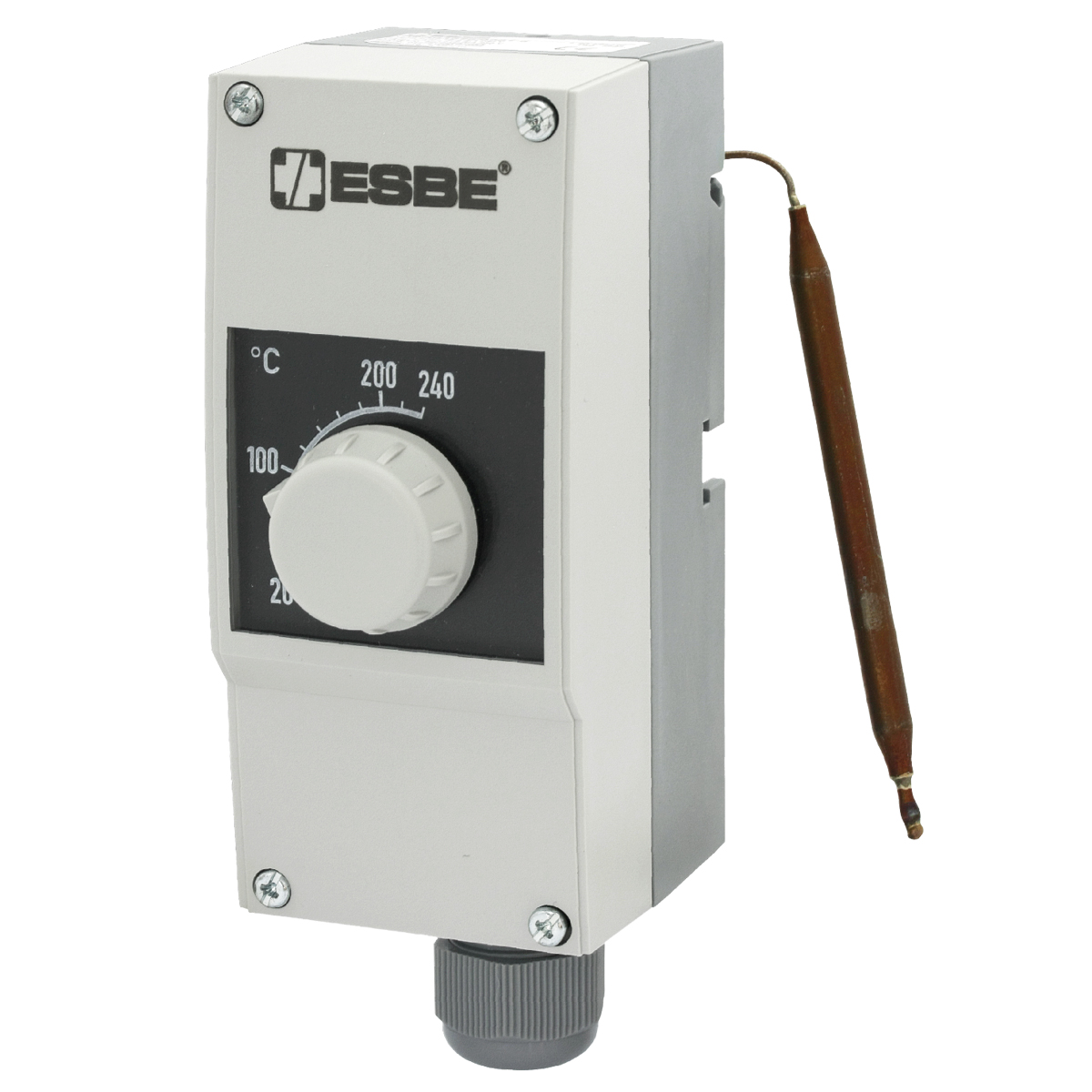

Esbe серии CTF150

Термостат для дымового газа Esbe серии CTF150 обычно используется для управления включением и выключением циркуляционных насосов и смесительных устройств. Термостат для дымового газа состоит из датчика температуры, соединенного с устройством переключения. Переключение используется для управления электроснабжением циркуляционного насоса или смесительного устройства с интегрированным циркуляционным насосом. Датчик температуры может быть установлен либо за трубой для дымового газа, либо в трубе с использованием гильзы серии CTF851. Устройство переключения подготовлено к легкому монтажу на стене.

Зависимый от температуры дымового газа переключатель вкл/выкл.

Температура выставляется от 20°C до 240°C.

Номенклатура

Серия CTF151

Артикул	Наименование	Макс. датчик температуры °C	Диапазон температур при переключении °C	А	B	C	МРЦ
5602 01 00	CTF151	500	20-240	53	120	70	€125,98

Поддержка установки

Примеры установки

Технические данные

Окружающая температура

при хранении: от -30° до +50°C
при использовании: от 0° до +50°C

Максимально допустимая мощность включения контактов,

контакт N/C, макс.: 16(2.5)A 230 В переменного тока
контакт N/0, макс.: 6.3(2.5)A 230 В переменного тока
мин.: 24 В переменного тока/постоянного тока, 100 мА

Размер

Датчик температуры: Ø6 мм x 96 мм
канал: Ø1.5 мм x 1500 мм
Гильза: Ø8 мм x 0,75 мм, длина 100 мм

Степень защиты корпуса:

IP54 (EN 60529

Масса:

0.2 кг

Гистерезис:

7% диапазона шкалы

Материал

Крышка корпуса: пластик ABS
Корпус: пластик PA (усиленный)
Датчик температуры: Нержавеющая сталь (CrNi, 1.4301)
Датчик температуры изоляция: Пластиковый шланг из поливинилхлорида
Гильза: нержавеющая сталь (CrNi, 1.4571)

Соответствие

LVD 2014/35/EU
EMC 2014/30/EU
EN 14697
