Отличная безопасность для котлов на твердом топливе.
Два независимых температурных датчика.
Металлическое покрытие капиллярных трубок.

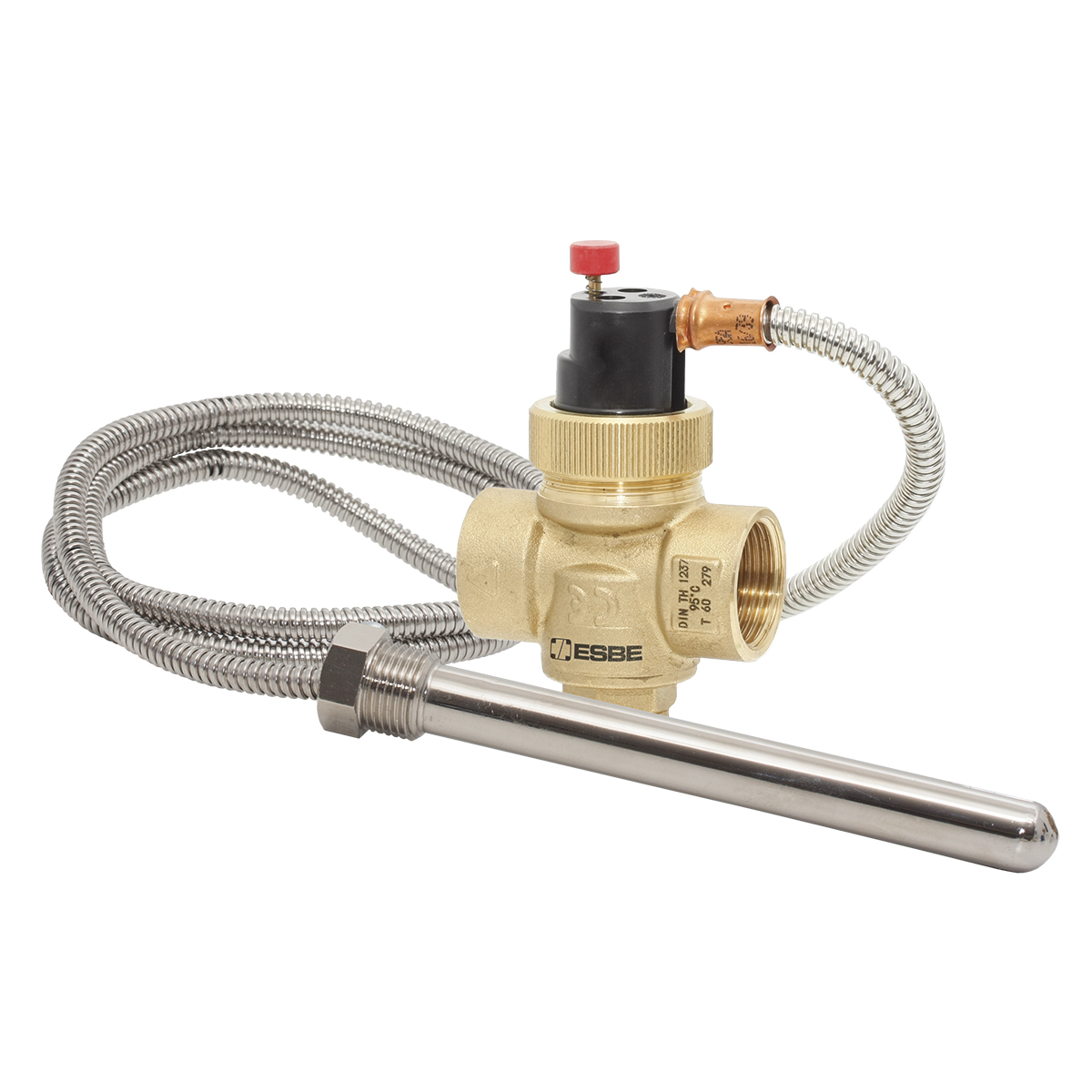

Esbe серии VST200
Серия VST200 предотвращает избыточные температуры в котлах на твердом топливе. Для этих систем разрешается максимальная тепловая мощность до 100 кВт. Термический предохранительный клапан – это редукционный односедельный клапан, который открывается при повышении температуры. Термозащитный клапан рекомендуется устанавливать на впуске холодной воды в предохранительный теплообменник.
Номенклатура
Клапан
Клапан
Серия VST212, внутренняя резьба
| Артикул | Наименование | Пропускная способность* м3/ч | Подсоединение B | Подсоединение A | Температура при открытии °C | DN | D | C | F | E | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3602 80 00 | VST212 | 1.35 | G ½" | G ¾" | 95° ± 3° | 20 | 34,5 | 60 | 157,5 | 67,1 | €143,51 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Длина капиллярной трубки:
1.3 м
тепловая мощность котла, макс.:
100 кВт
Температура, Датчики:
макс.: +125 °C
открытие: 95°C ± 3 °C
открытие: 95°C ± 3 °C
Соединения
Клапан: Внутренняя резьба (G), ISO 228/1
Гильза: Внешняя резьба (G), ISO 228/1
Гильза: Внешняя резьба (G), ISO 228/1
Материал
Корпус клапана, а также другие металлические части, контактирующие с жидкостью: Латунь, CW 617N - DIN 12164/5
Соответствие
Изготовлено компанией IMT для ESBE. согласно PED 2014/68/EU
IV и стандартам EN 14597-2
VdTÜV-Merkblatt
IV и стандартам EN 14597-2
VdTÜV-Merkblatt
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)
Сертификаты
Инструкция по установке
Спецификация
