Esbe серии VLA100

Серия VLA - это 2-ходовые и 3-ходовые управляющие клапаны для смешивания или регулировки потока вплоть до 16 бар. Клапаны сделаны из высокопроизводительного чугуна с шаровидным графитом, позволяющего их использование в системах отопления и охлаждения. Серия VLA доступна в 2-ходовых типоразмерах DN15-DN50; 2-ходовых со штекером компенсации давления DN25-DN50; 3-ходовых DN15-50. В комплект поставки входит один тип присоединения. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.

Превосходное регулирование для лучшей смесительной производительности и регулировки потока вплоть до 16 бар (PN16)

Совершенная согласованность между клапаном и приводами ESBE

Превосходно низкий уровень внутренних утечек и 100% протестированный продукт

Долгосрочный и долговечный

Номенклатура

VLA121

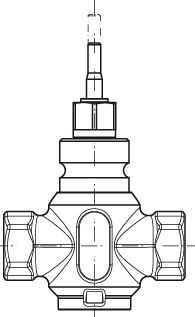

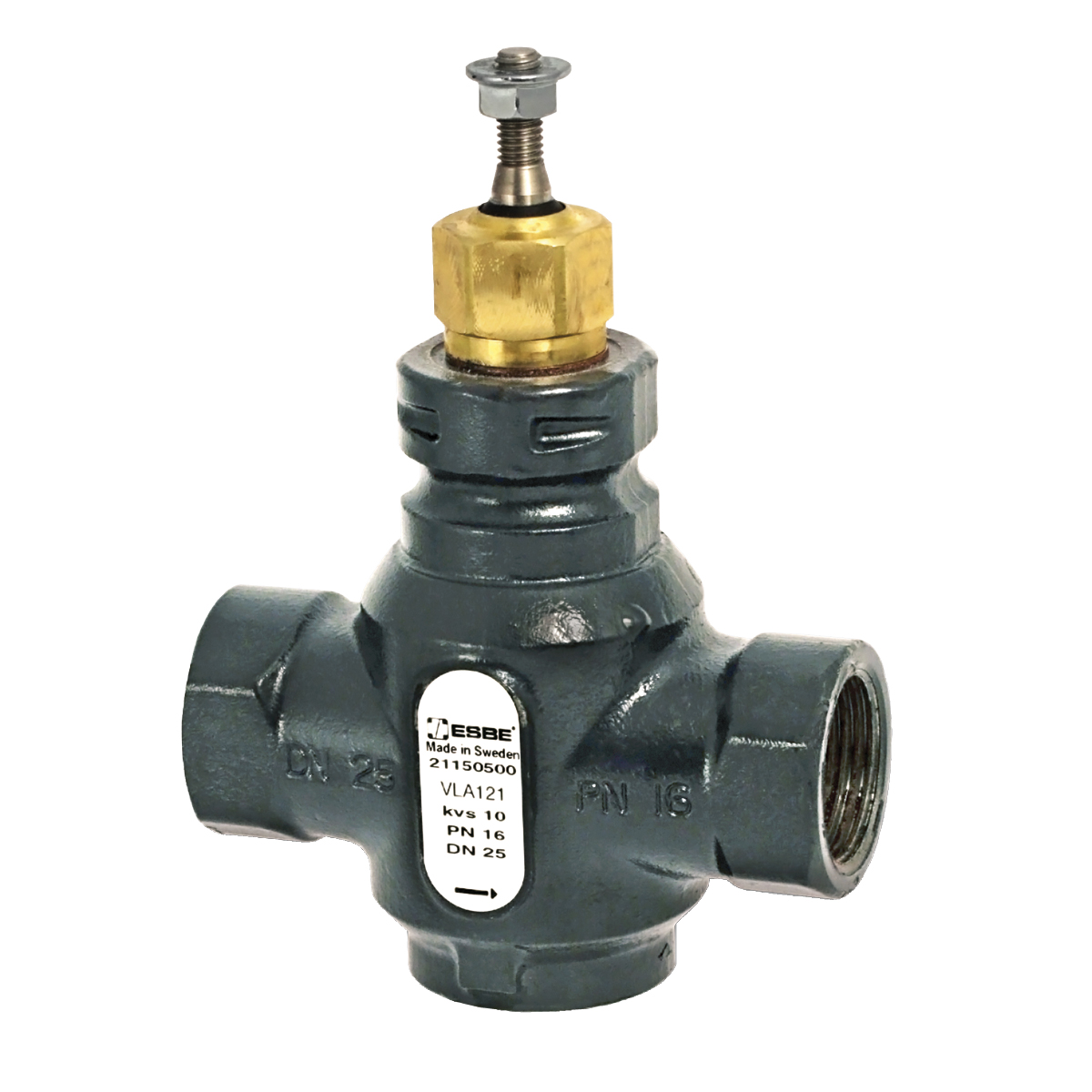

Серии VLA121,2-ходовой управляющий клапан ,

Артикул	Наименование	DN	KVS	Диапазон регулирования кВ/кВ мин	А	B	C	E	H	K	МРЦ
2115 01 00	VLA121	15	1,6	>50	85	38	108	24	20	Rp 1/2"	€138,97
2115 02 00	VLA121	15	2,5	>50	85	38	108	24	20	Rp 1/2"	€138,97
2115 03 00	VLA121	15	4	>50	85	38	108	24	20	Rp 1/2"	€138,97
2115 04 00	VLA121	20	6,3	>50	100	40	115	30	20	Rp 3/4"	€154,79
2115 05 00	VLA121	25	10	>50	115	40	119	34	20	Rp 1"	€172,87
2115 06 00	VLA121	32	16	>50	130	41	120	35	20	Rp 1 1/4"	€201,09
2115 07 00	VLA121	40	25	>50	150	50	128	42	20	Rp 1 1/2"	€220,31
2115 08 00	VLA121	50	38	>50	180	59	139	53	20	Rp 2"	€305,05

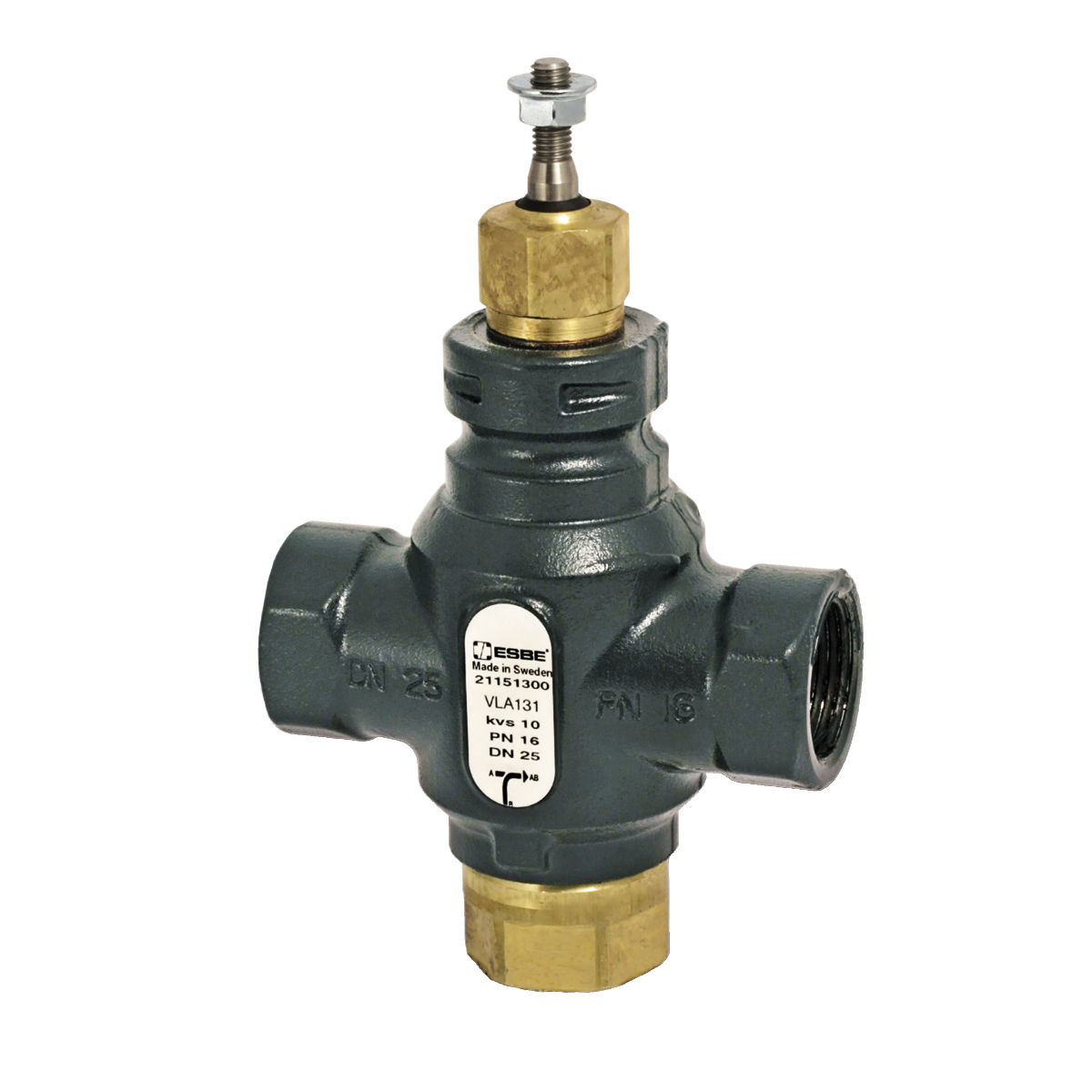

Серии VLA131,3-ходовой управляющий клапан

Артикул	Наименование	DN	KVS	Диапазон регулирования кВ/кВ мин	А	B	C	E	H	K	МРЦ
2115 09 00	VLA131	15	1,6	>50	85	58	108	24	20	Rp 1/2"	€155,94
2115 10 00	VLA131	15	2,5	>50	85	58	108	24	20	Rp 1/2"	€155,94
2115 11 00	VLA131	15	4	>50	85	58	108	24	20	Rp 1/2"	€155,94
2115 12 00	VLA131	20	6,3	>50	100	61	115	30	20	Rp 3/4"	€167,24
2115 13 00	VLA131	25	10	>50	115	65	119	34	20	Rp 1"	€189,84
2115 14 00	VLA131	32	16	>50	130	70	120	35	20	Rp 1 1/4"	€210,16
2115 15 00	VLA131	40	25	>50	150	74	128	42	20	Rp 1 1/2"	€249,70
2115 16 00	VLA131	50	38	>50	180	90	138	53	20	Rp 2"	€341,22

Снято с производства

Артикул	Наименование	DN	KVS	Диапазон регулирования кВ/кВ мин	А	B	C	E	H	МРЦ
2115 17 00	VLA221	25	10	>50	115	79	119	34	20	€0
2115 18 00	VLA221	32	16	>50	130	83	120	35	20	€0
2115 19 00	VLA221	40	25	>50	150	80	128	42	20	€0
2115 20 00	VLA221	50	38	>50	180	81	138	53	20	€0

Технические данные

Материал

Корпус: Чугун с шаровидным графитом EN-JS 1030
Шток клапана: Нержавеющая сталь, SS 2346
Уплотнение гнезда клапана: EPDM
Сальник: PTFE/EPDM
Плунжер: Латунь CW 602N
Закрытый плунжер: Латунь CW 602N
Седло клапана: Чугун с шаровидным графитом EN-JS

Тип:

2х и 3х-ходовые линейные клапаны

Класс давления

PN 16

Температура теплоносителя

макс.: +130 °C
мин.: -20 °C

Ход плунжера, мм

Характеристика расхода A–AB

EQM

Характеристика расхода B-AB:

Дополнительный

Утечка через закрытый клапан A-AB:
