Специально сконструированный для замены STL-клапанов в существующих сферах применения вплоть до 16 бар (PN16)
Совершенная согласованность между клапаном и приводами ESBE
Низкий уровень внутренних утечек и 100% протестированный продукт
Долгосрочный и долговечный
Esbe серии VLE300

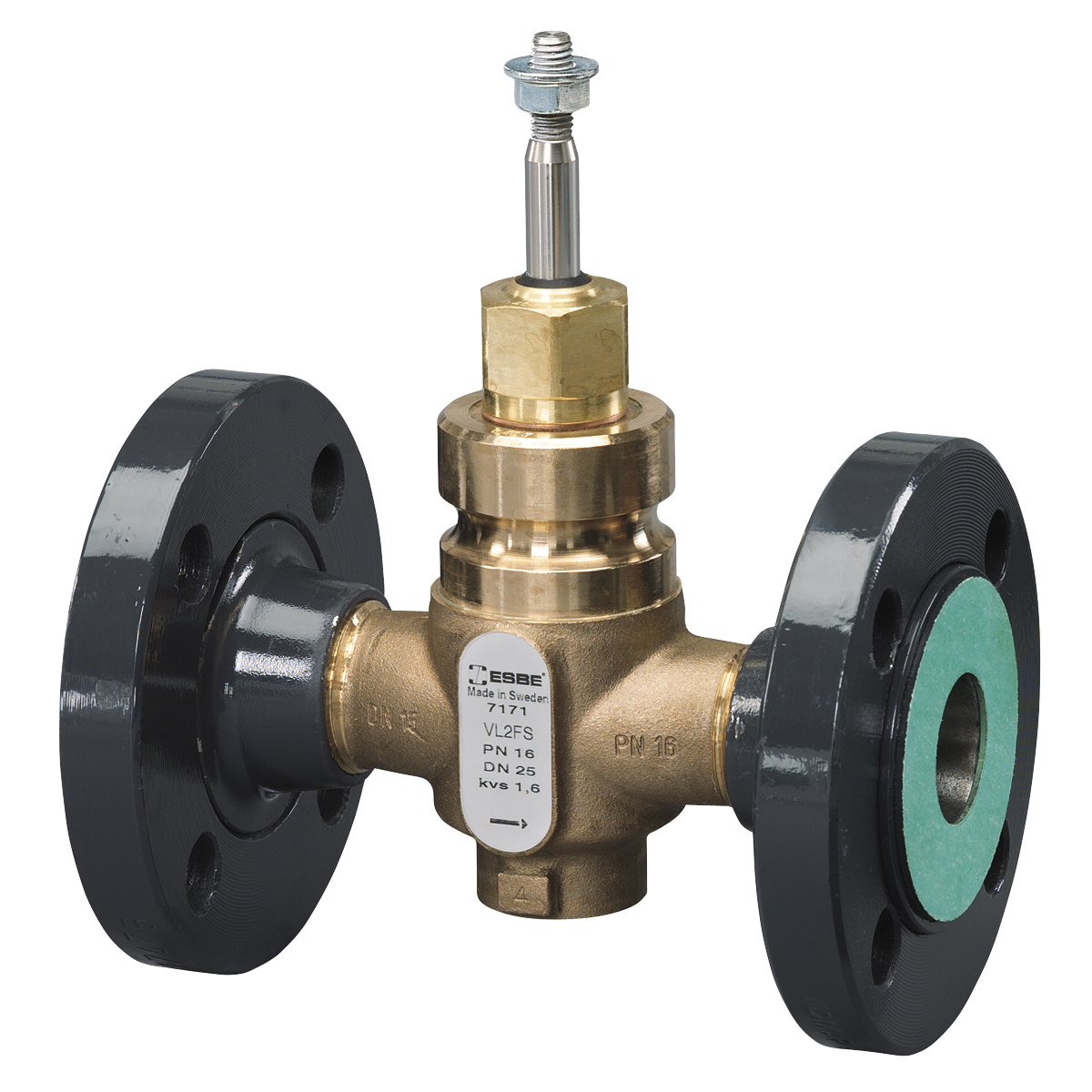

Серия VLE325 - это 2-ходовой управляющий клапан с фланцем PN16, специально сконструированный для замены клапанов STL в существующих сферах применения для регулировки потока вплоть до 16 бар. Клапаны сделаны из высокопроизводительной бронзы, позволяющей их использование в системах отопления и охлаждения. VLE325 доступен в 2-ходовых типоразмерах DN20-40. В комплект поставки входит фланец PN16 для фланцевой трубы PN16. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура
Серии VLE325,2-ходовой управляющий клапан

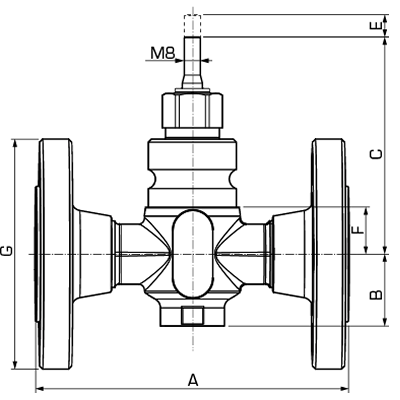

| Артикул | Наименование | DN | KVS | Диапазон регулирования кВ/кВ мин | А | B | C | D | E | F | G | H | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2140 01 00 | VLE325 | 20 | 0,63 | >100 | 143 | 36 | 110 | 4x14 | 20 | 24 | 105 | 75 | €379,63 |
| 2140 02 00 | VLE325 | 20 | 1 | >100 | 143 | 36 | 110 | 4x14 | 20 | 24 | 105 | 75 | €379,63 |
| 2140 03 00 | VLE325 | 20 | 1,6 | >100 | 143 | 36 | 110 | 4x14 | 20 | 24 | 105 | 75 | €379,63 |
| 2140 04 00 | VLE325 | 20 | 2,5 | >100 | 143 | 36 | 110 | 4x14 | 20 | 24 | 105 | 75 | €379,63 |
| 2140 05 00 | VLE325 | 20 | 4 | >100 | 143 | 36 | 110 | 4x14 | 20 | 24 | 105 | 75 | €404,49 |
| 2140 06 00 | VLE325 | 25 | 1 | >100 | 156 | 36 | 110 | 4x14 | 20 | 24 | 115 | 85 | €379,63 |
| 2140 07 00 | VLE325 | 25 | 1,6 | >100 | 156 | 36 | 110 | 4x14 | 20 | 24 | 115 | 85 | €379,63 |
| 2140 08 00 | VLE325 | 25 | 2,5 | >100 | 156 | 36 | 110 | 4x14 | 20 | 24 | 115 | 85 | €379,63 |
| 2140 09 00 | VLE325 | 25 | 4 | >100 | 156 | 36 | 110 | 4x14 | 20 | 24 | 115 | 85 | €404,49 |
| 2140 10 00 | VLE325 | 32 | 1,6 | >100 | 165 | 36 | 110 | 4x18 | 20 | 24 | 140 | 100 | €379,63 |
| 2140 11 00 | VLE325 | 32 | 2,5 | >100 | 165 | 36 | 110 | 4x18 | 20 | 24 | 140 | 100 | €379,63 |
| 2140 12 00 | VLE325 | 32 | 4 | >100 | 165 | 36 | 110 | 4x18 | 20 | 24 | 140 | 100 | €404,49 |
| 2140 13 00 | VLE325 | 40 | 1,6 | >100 | 170 | 36 | 110 | 4x18 | 20 | 24 | 150 | 110 | €393,18 |
| 2140 14 00 | VLE325 | 40 | 2,5 | >100 | 170 | 36 | 110 | 4x18 | 20 | 24 | 150 | 110 | €393,18 |
| 2140 15 00 | VLE325 | 40 | 4 | >100 | 170 | 36 | 110 | 4x18 | 20 | 24 | 150 | 110 | €427,06 |
| 2140 16 00 | VLE325 | 32 | 6,3 | >100 | 165 | 36 | 110 | 4x18 | 20 | 24 | 140 | 100 | €462,12 |
| 2140 17 00 | VLE325 | 40 | 6,3 | >100 | 170 | 36 | 110 | 4x18 | 20 | 24 | 150 | 110 | €467,73 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Тип:
2-ходовой проходной клапан
Материал
Корпус клапана: Бронза, Rg5
Шток клапана: Нержавеющая сталь, SS 2346
Сальник: PTFE/EPDM
Закрытый плунжер: Латунь CW 602N
Плунжер: Нержавеющая сталь, SS 2346
Седло клапана: Нержавеющая сталь, SS 2346
Уплотнение гнезда клапана: Металл
Фланцы: Ст
Шток клапана: Нержавеющая сталь, SS 2346
Сальник: PTFE/EPDM
Закрытый плунжер: Латунь CW 602N
Плунжер: Нержавеющая сталь, SS 2346
Седло клапана: Нержавеющая сталь, SS 2346
Уплотнение гнезда клапана: Металл
Фланцы: Ст
Класс давления
PN 16
Температура теплоносителя
макс.: +130 °C
мин.: -20 °C
мин.: -20 °C
Ход плунжера, мм
20
Характеристика расхода A–AB
EQM
Утечка через закрытый клапан A-AB:
- DN 20-25: макс. 0.02% от Kv 4
- DN 32-40: макс. 0.02% от Kv 6.3
- DN 32-40: макс. 0.02% от Kv 6.3
Подсоединение
Фланец:ISO 7005-2
∆P макс:
См. каталог товаров
Диапазон Kv/Kv мин,
см. таблицу
Материал
Корпус клапана: Бронза, Rg5
Шток клапана: Нержавеющая сталь, SS 2346
Сальник: PTFE/EPDM
Закрытый плунжер: Латунь CW 602N
Плунжер: Нержавеющая сталь, SS 2346
Седло клапана: Нержавеющая сталь, SS 2346
Уплотнение гнезда клапана: Металл
Фланцы: Ст
Шток клапана: Нержавеющая сталь, SS 2346
Сальник: PTFE/EPDM
Закрытый плунжер: Латунь CW 602N
Плунжер: Нержавеющая сталь, SS 2346
Седло клапана: Нержавеющая сталь, SS 2346
Уплотнение гнезда клапана: Металл
Фланцы: Ст
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
