Превосходное регулирование для лучшей смесительной производительности и регулировки потока вплоть до 6 бар (PN6)
Совершенная согласованность между клапаном и приводами ESBE
Низкий уровень внутренних утечек и 100% протестированный продукт
Долгосрочный и долговечный
Esbe серии VLF100
Серия VLF - это 2-ходовые и 3-ходовые управляющие клапаны с присоединением к фланцу PN6 для смешивания или регулировки потока вплоть до 6 бар. Клапаны сделаны из высокопроизводительного чугуна с шаровидным графитом, позволяющего их использование в системах отопления и охлаждения. Серия VLF доступна в 2-ходовых типоразмерах DN15-DN50; 3-ходовых DN15-DN80. В комплект поставки входит фланец PN6 для фланцевой трубы PN6. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура

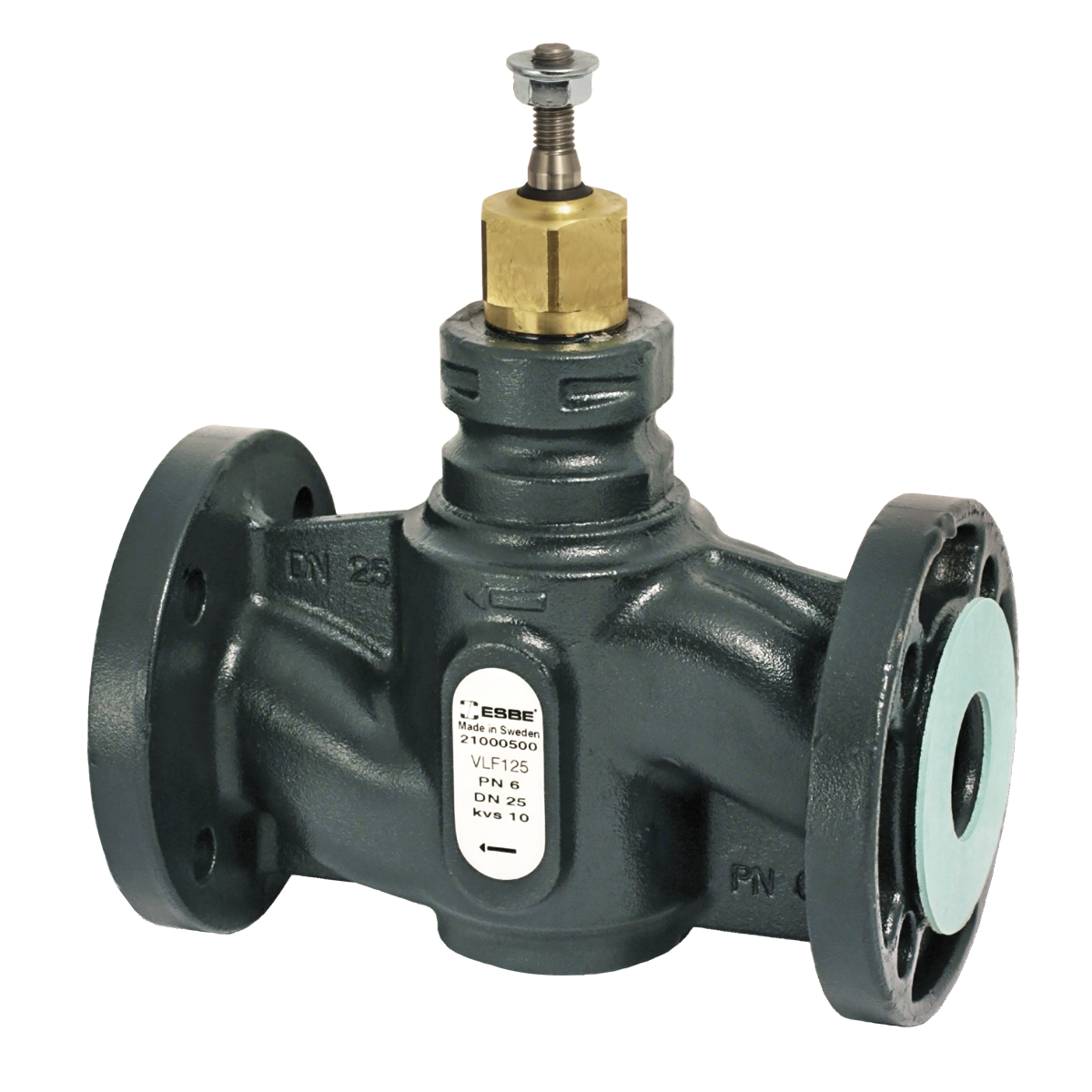

Серии VLF125,2-ходовой управляющий клапан
| Артикул | Наименование | DN | KVS | Диапазон регулирования кВ/кВ мин | А | B | C | D | E | F | G | H | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2100 04 00 | VLF125 | 20 | 6,3 | >50 | 150 | 44 | 126 | 4x11 | 20 | 41 | 90 | 65 | €279,07 |
| 2100 05 00 | VLF125 | 25 | 10 | >50 | 160 | 44 | 131 | 4x11 | 20 | 46 | 100 | 75 | €288,09 |
| 2100 06 00 | VLF125 | 32 | 16 | >50 | 180 | 58 | 144 | 4x11 | 20 | 60 | 120 | 90 | €351,36 |
| 2100 07 00 | VLF125 | 40 | 25 | >50 | 200 | 60 | 146 | 4x11 | 20 | 61 | 130 | 100 | €370,58 |
| 2100 08 00 | VLF125 | 50 | 38 | >50 | 230 | 74 | 161 | 4x11 | 20 | 76 | 140 | 110 | €450,81 |

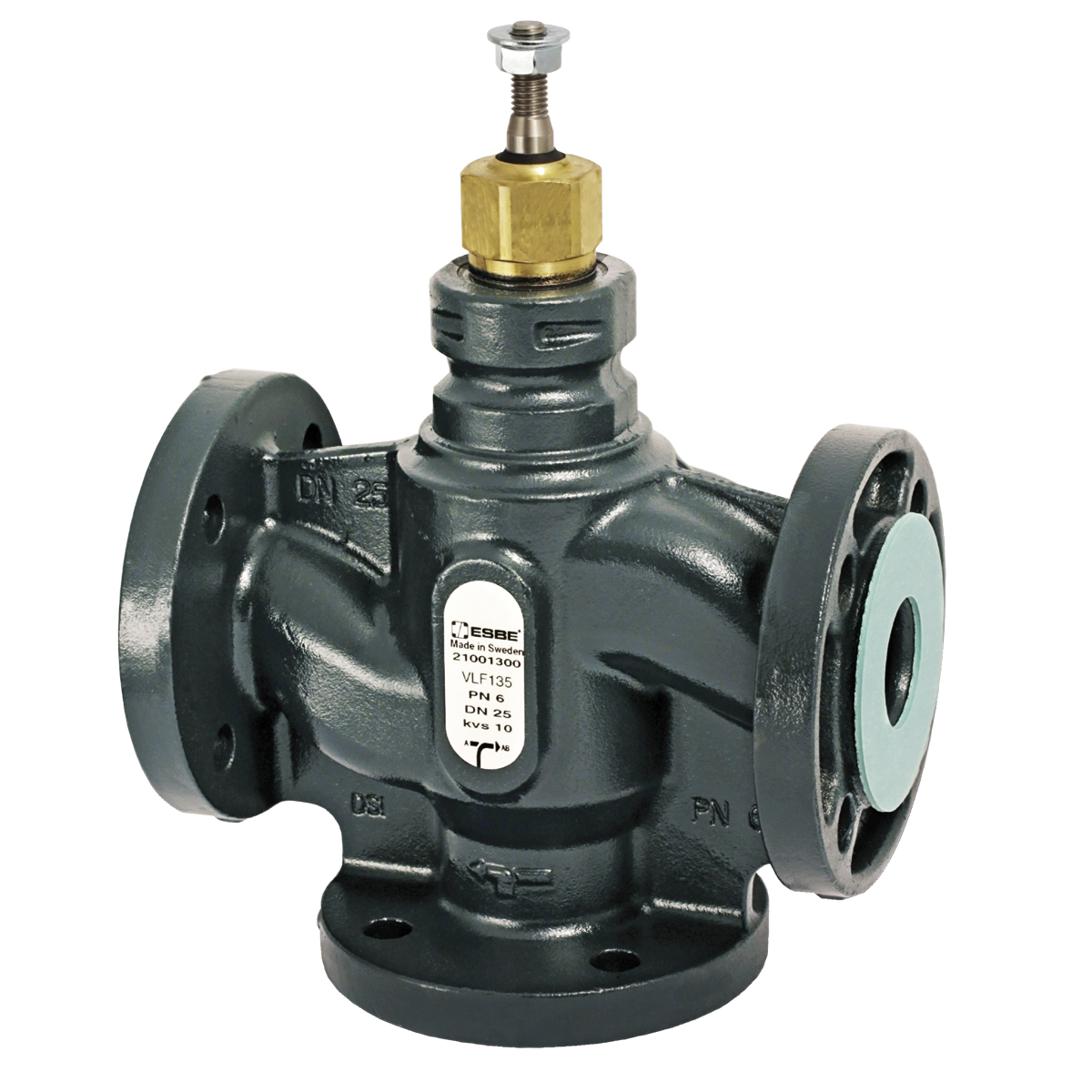

Серии VLF135/VLF3353-ходовой управляющий клапан ,
| Артикул | Наименование | DN | KVS | Диапазон регулирования кВ/кВ мин | А | B | C | D | E | F | G | H | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2100 12 00 | VLF135 | 20 | 6,3 | >50 | 150 | 75 | 126 | 4x11 | 20 | 41 | 90 | 65 | €315,23 |
| 2100 13 00 | VLF135 | 25 | 10 | >50 | 160 | 80 | 131 | 4x11 | 20 | 46 | 100 | 75 | €316,35 |
| 2100 14 00 | VLF135 | 32 | 16 | >50 | 180 | 90 | 144 | 4x11 | 20 | 60 | 120 | 90 | €396,56 |
| 2100 15 00 | VLF135 | 40 | 25 | >50 | 200 | 100 | 146 | 4x11 | 20 | 61 | 130 | 100 | €499,38 |
| 2100 16 00 | VLF135 | 50 | 38 | >50 | 230 | 115 | 161 | 4x11 | 20 | 76 | 140 | 110 | €589,79 |
Снято с производства
| Артикул | Наименование | DN | KVS | Диапазон регулирования кВ/кВ мин | А | B | C | D | E | F | G | H | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2100 01 00 | VLF125 | 15 | 1,6 | >50 | 130 | 42 | 123 | 4x11 | 20 | 38 | 80 | 55 | €0 |
| 2100 02 00 | VLF125 | 15 | 2,5 | >50 | 130 | 42 | 123 | 4x11 | 20 | 38 | 80 | 55 | €0 |
| 2100 03 00 | VLF125 | 15 | 4 | >50 | 130 | 42 | 123 | 4x11 | 20 | 38 | 80 | 55 | €0 |
| 2100 09 00 | VLF135 | 15 | 1,6 | >50 | 130 | 65 | 123 | 4x11 | 20 | 38 | 80 | 55 | €0 |
| 2100 10 00 | VLF135 | 15 | 2,5 | >50 | 130 | 65 | 123 | 4x11 | 20 | 38 | 80 | 55 | €0 |
| 2100 11 00 | VLF135 | 15 | 4 | >50 | 130 | 65 | 123 | 4x11 | 20 | 38 | 80 | 55 | €0 |
| 2100 19 00 | VLF335 | 65 | 49 | 50 | 240 | 120 | 119 | 4x19 | 20 | 62 | 160 | 130 | €0 |
| 2100 20 00 | VLF335 | 80 | 78 | 50 | 260 | 130 | 119 | 4x19 | 20 | 62 | 190 | 150 | €0 |
Технические данные
Технические данные
Материал
Корпус: Чугун с шаровидным графитом EN-JS 1030
Шток клапана: Нержавеющая сталь, SS 2346
Плунжер: Латунь, CW 602N
Седло клапана: Чугун с шаровидным графитом, EN-JS 1030
Закрытый плунжер: Латунь, CW 602N
Уплотнение гнезда клапана: EPDM
Сальник: P
Шток клапана: Нержавеющая сталь, SS 2346
Плунжер: Латунь, CW 602N
Седло клапана: Чугун с шаровидным графитом, EN-JS 1030
Закрытый плунжер: Латунь, CW 602N
Уплотнение гнезда клапана: EPDM
Сальник: P
Тип:
2х и 3х-ходовые линейные клапаны
Класс давления
PN 6
Температура теплоносителя
макс.: +120 °C
мин.: -20 °C
мин.: -20 °C
Ход плунжера, мм
20
Характеристика расхода A–AB
EQM
Характеристика расхода B-AB:
Дополнительный
Утечка через закрытый клапан A-AB:
Плотное уплотнение
Утечка через закрытый клапан В-AB
Плотное уплотнение
Присоединение
Фланец ,ISO 7005-2
Диапазон Kv/Kv мин,
см. таблицу
Материал
Корпус: Чугун с шаровидным графитом EN-JS 1030
Шток клапана: Нержавеющая сталь, SS 2346
Плунжер: Латунь, CW 602N
Седло клапана: Чугун с шаровидным графитом, EN-JS 1030
Закрытый плунжер: Латунь, CW 602N
Уплотнение гнезда клапана: EPDM
Сальник: P
Шток клапана: Нержавеющая сталь, SS 2346
Плунжер: Латунь, CW 602N
Седло клапана: Чугун с шаровидным графитом, EN-JS 1030
Закрытый плунжер: Латунь, CW 602N
Уплотнение гнезда клапана: EPDM
Сальник: P
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Сертификаты
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии VLF100
