Клапан ESBE серии VLG100 — линейный клапан, применяемый для контроля нагрева и охлаждения воды в отопительных системах, установках кондиционирования воздуха и фанко?йлах. Клапаны управляются термоэлектрическим приводом ALG400. Привод и клапан легко собираются вместе с помощью круглой гайки с резьбой. VLG100 имеет компактный размер, что обеспечивает простоту установки в ограниченном пространстве, например на змеевике фанко?йла. Клапаны могут быть двухходовые, трехходовые или трехходовые с обводным контуром и, как правило, закрытые. Комбинация привода с клапаном, как правило, так же поставляется закрытой (NC) то есть шток работает на закрытие клапана, двигаясь вверх.
Номенклатура
VLG122
VLG122
VLG122
| Артикул | Наименование | Подсоединение A | DN | B | C | D | E | F | Kvs* A | Kvs* B | ∆P | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2150 01 00 | VLG122 | G ½" | 15 | 52 | 23 | 27 | 16 | 65 | 0.25 | --- | --- | €33,90 |
| 2150 02 00 | VLG122 | G ½" | 15 | 52 | 23 | 27 | 16 | 65 | 0.4 | --- | --- | €33,90 |
| 2150 03 00 | VLG122 | G ½" | 15 | 52 | 23 | 27 | 16 | 65 | 0.63 | --- | --- | €33,90 |
| 2150 04 00 | VLG122 | G ½" | 15 | 52 | 23 | 27 | 16 | 65 | 1 | --- | --- | €33,90 |
| 2150 05 00 | VLG122 | G ½" | 15 | 52 | 23 | 27 | 16 | 65 | 1.6 | --- | --- | €33,90 |
| 2150 06 00 | VLG122 | G ¾" | 20 | 56 | 24 | 26 | 16 | 65 | 2.5 | --- | --- | €40,67 |
| 2150 07 00 | VLG122 | G ¾" | 20 | 56 | 24 | 26 | 16 | 65 | 4 | --- | --- | €88,12 |
| 2150 08 00 | VLG122 | G ¾" | 20 | 56 | 24 | 26 | 16 | 65 | 6.3 | --- | --- | €98,31 |
| Артикул | Наименование | Подсоединение A | DN | B | C | D | E | F | Kvs* A | Kvs* B | ∆P | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

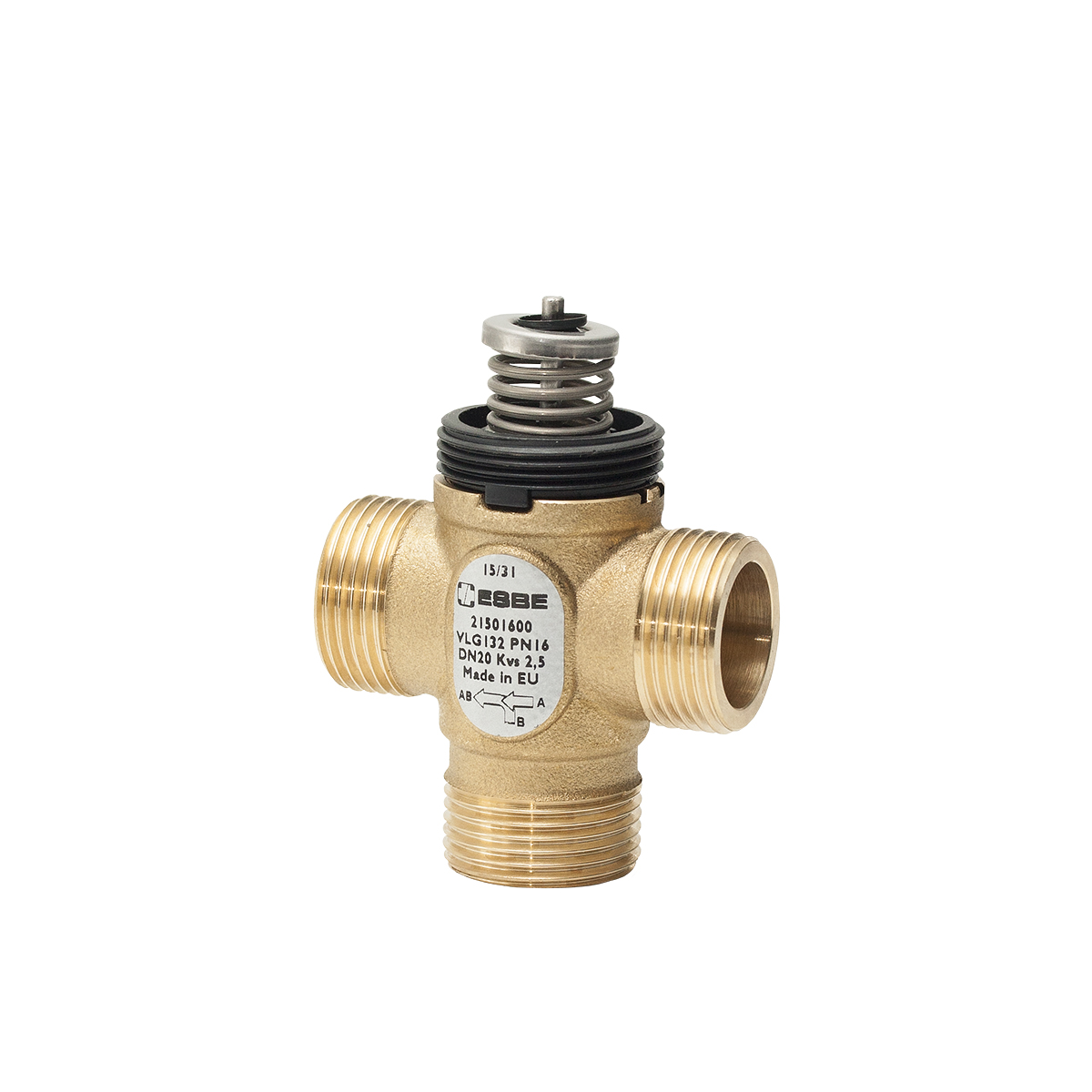

| 2150 11 00 | VLG132 | G ½" | 15 | 52 | 25 | 27 | 16 | 65 | 0.25 | 0.25 | 4,0 | €38,41 |
| 2150 12 00 | VLG132 | G ½" | 15 | 52 | 25 | 27 | 16 | 65 | 0.4 | 0.4 | 4,0 | €38,41 |
| 2150 13 00 | VLG132 | G ½" | 15 | 52 | 25 | 27 | 16 | 65 | 0.63 | 0.63 | 4,0 | €38,41 |
| 2150 14 00 | VLG132 | G ½" | 15 | 52 | 25 | 27 | 16 | 65 | 1 | 0.63 | 3,5 | €38,41 |
| 2150 15 00 | VLG132 | G ½" | 15 | 52 | 25 | 27 | 16 | 65 | 1.6 | 1 | 3,5 | €38,41 |
| 2150 16 00 | VLG132 | G ¾" | 20 | 56 | 34 | 26 | 16 | 65 | 2.5 | 1.6 | 3,5 | €46,33 |
| 2150 17 00 | VLG132 | G ¾" | 20 | 56 | 34 | 26 | 16 | 65 | 4 | 2.5 | 1,0 (0,4) | €93,77 |
| 2150 18 00 | VLG132 | G ¾" | 20 | 56 | 34 | 27 | 16 | 65 | 6.3 | 4 | 1,0 (0,4) | €101,68 |
| Артикул | Наименование | Подсоединение A | DN | B | C | D | E | F | Kvs* A | Kvs* B | ∆P | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

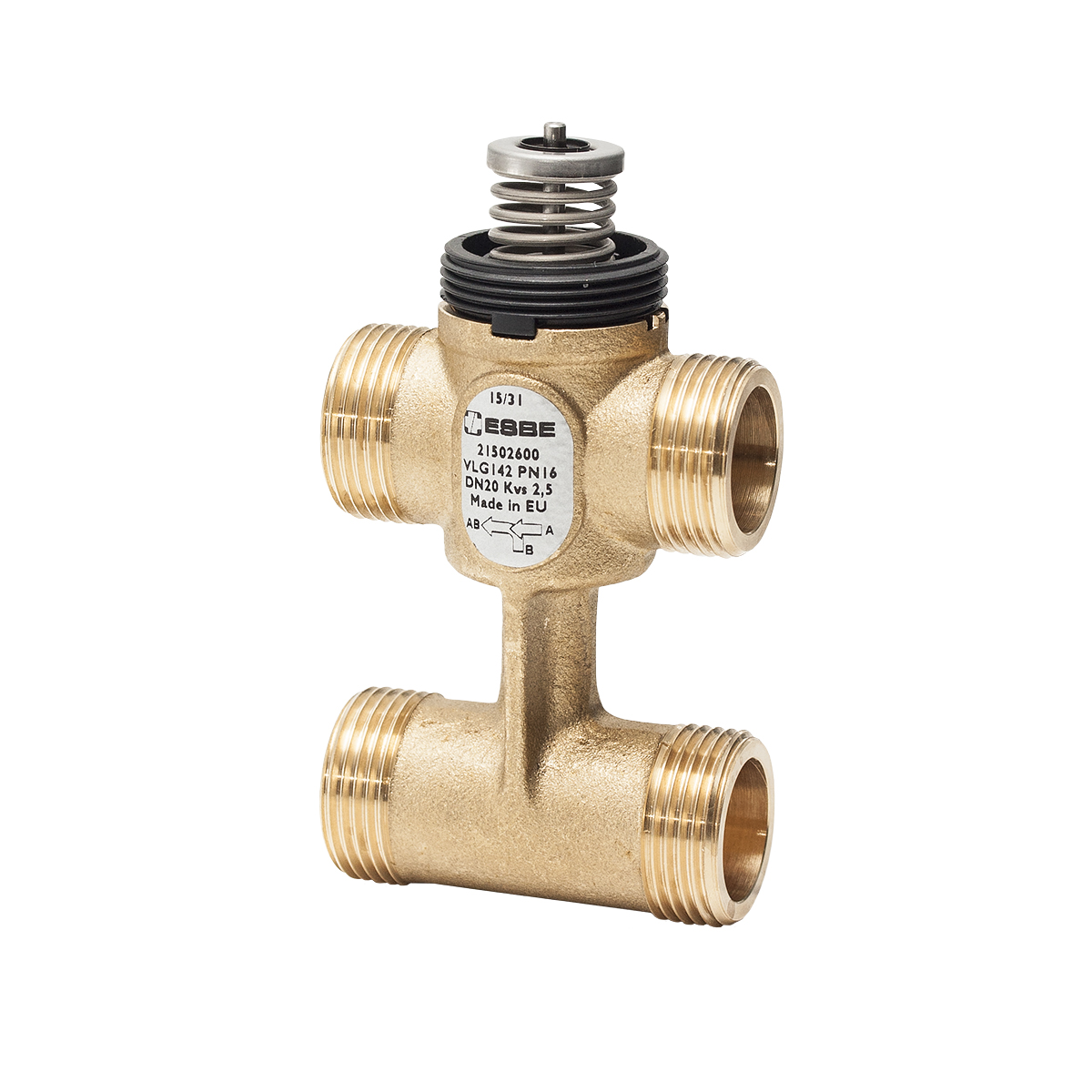

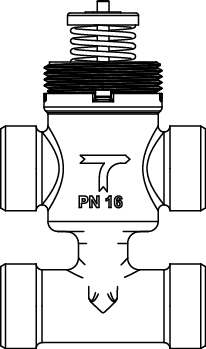

| 2150 21 00 | VLG142 | G ½" | 15 | 52 | 35 | 27 | 16 | 88 | 0.25 | 0.25 | 4,0 | €44,05 |
| 2150 23 00 | VLG142 | G ½" | 15 | 52 | 35 | 27 | 16 | 88 | 0.6 | 0.6 | 4,0 | €44,05 |
| 2150 22 00 | VLG142 | G ½" | 15 | 52 | 23 | 27 | 16 | 88 | 0.4 | 0.4 | --- | €44,05 |
| 2150 24 00 | VLG142 | G ½" | 15 | 52 | 35 | 27 | 16 | 88 | 1 | 0.6 | 3,5 | €44,05 |
| 2150 25 00 | VLG142 | G ½" | 15 | 52 | 35 | 27 | 16 | 88 | 1.6 | 1 | 3,5 | €44,05 |
| 2150 26 00 | VLG142 | G ¾" | 20 | 56 | 50 | 26 | 16 | 98 | 2.5 | 1.6 | 3,5 | €47,43 |
| 2150 27 00 | VLG142 | G ¾" | 20 | 56 | 50 | 26 | 16 | 98 | 4 | 2.5 | 1,0 (0,4) | €102,82 |
| 2150 28 00 | VLG142 | G ¾" | 20 | 56 | 50 | 26 | 16 | 98 | 6.3 | 4 | 1,0 (0,4) | €114,11 |
Поддержка установки
Технические данные
мин.: 0 °C
смесь вода/гликоль, макс. 50 %
Шток: PPS, GF 50 %
Уплотнение, кольцевое уплотнение: EPDM
Пружина: нержавеющая сталь
статья 4.3
