Быстрое время действия
Совершенная согласованность между приводом и клапаном ESBE
Возможно использование как с 3-точечным, так и с пропорциональным управляющим сигналом
Обратный сигнал позиции

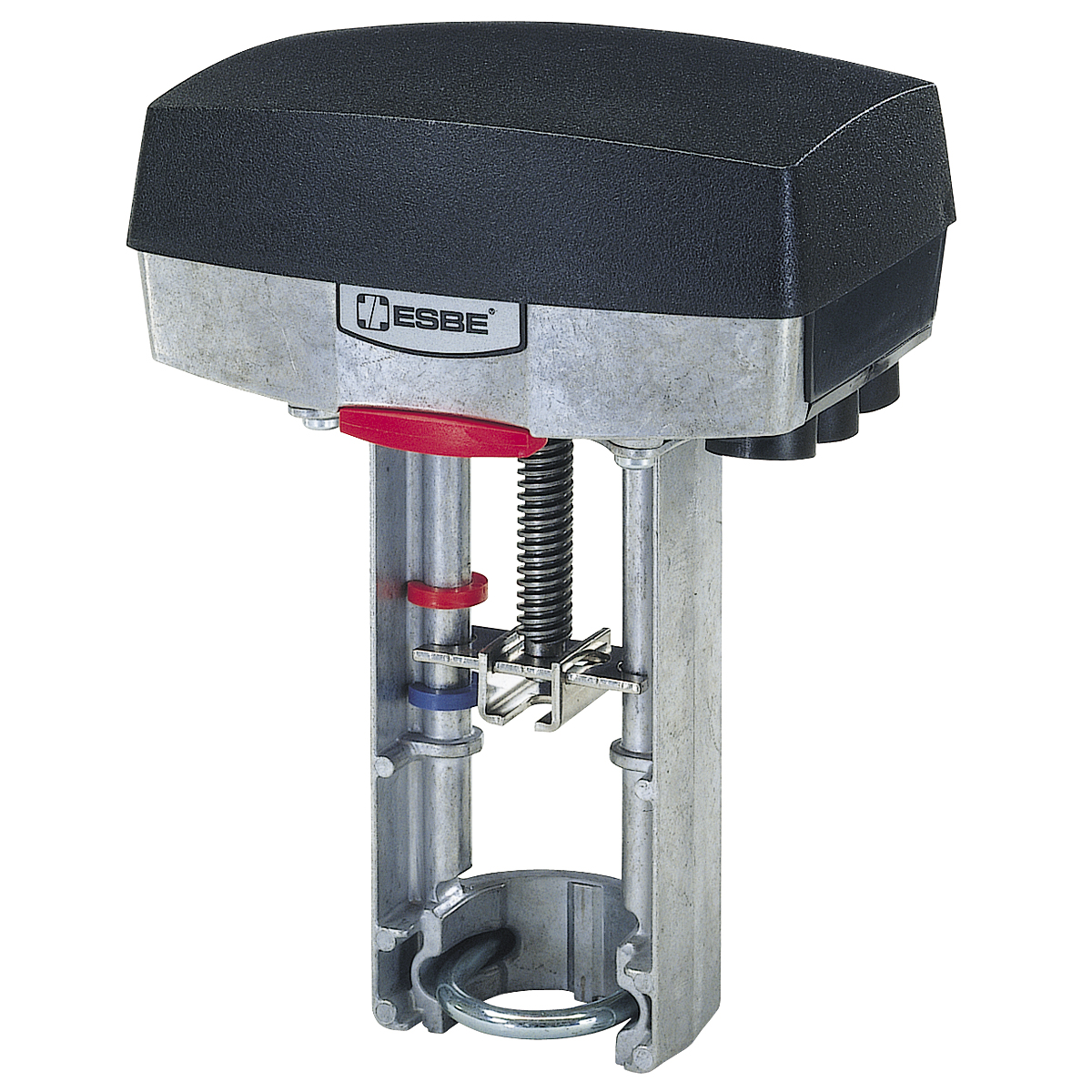

Esbe серии ALB100
Серия ALB100 с пропорциональным напряжением или 3-точечным (открыть/закрыть) сигналом - это привод с быстрым временем действия и большим усилием. Электронная схема обеспечивает автоматическую подстройку рабочего диапазона и постоянное время действия, несмотря на ход плунжера клапана.
Номенклатура
Серия ALB144, 3-точечный или пропорциональный сигнал управления 24 В переменного тока
| Артикул | Наименование | Потребление энергии ВА | Усилие N | Примечание | Электропитание В переменного тока | МРЦ |
|---|---|---|---|---|---|---|
| 2205 01 00 | ALB144 | 15 | 800 | 0..10 В,2..10 В или 3- точечный сигнал управления | 24 | €825,90 |
Поддержка установки
Примеры установки
Примеры установки
Технические данные
Технические данные
Потребление энергии,
15 ВА
Ход плунжера, мм
10-52 мм
Степень защиты корпуса:
IP54
Электропитание:
(±10%):24 В переменного тока
Усилие N
800
Время действия при сигнале увеличить/уменьшить:
300 сек/60 сек
Нагрузка, макс.:
20 %/h
Влажность окружающей среды:
макс. 90% RH
Выход Y, Напряжение:
2–10 В (0-100%)
Время выполнения при пропорциональном управляющем сигнале,
Клапан с ходом плунжера 10–25 мм: 15 s
Клапан с ходом плунжера 10–32 мм: 20 s
Клапан с ходом плунжера 10–52 мм: 30 s
Клапан с ходом плунжера 10–32 мм: 20 s
Клапан с ходом плунжера 10–52 мм: 30 s
Масса:
1.8 кг
Материал
Крышка: Пластик /Металл
Корпус: алюминий
Корпус: алюминий
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)
2D-изображения
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Опции для Esbe серии ALB100
Запасные части для Esbe серии ALB100
