Привод выпускается как с режимом 3-точечного астатического регулирования, так и режимом модулирующего/ пропорционального управления
Сигнал обратной связи (доступен только в режиме модулирующего/ пропорционального управления)
Быстрое время действия

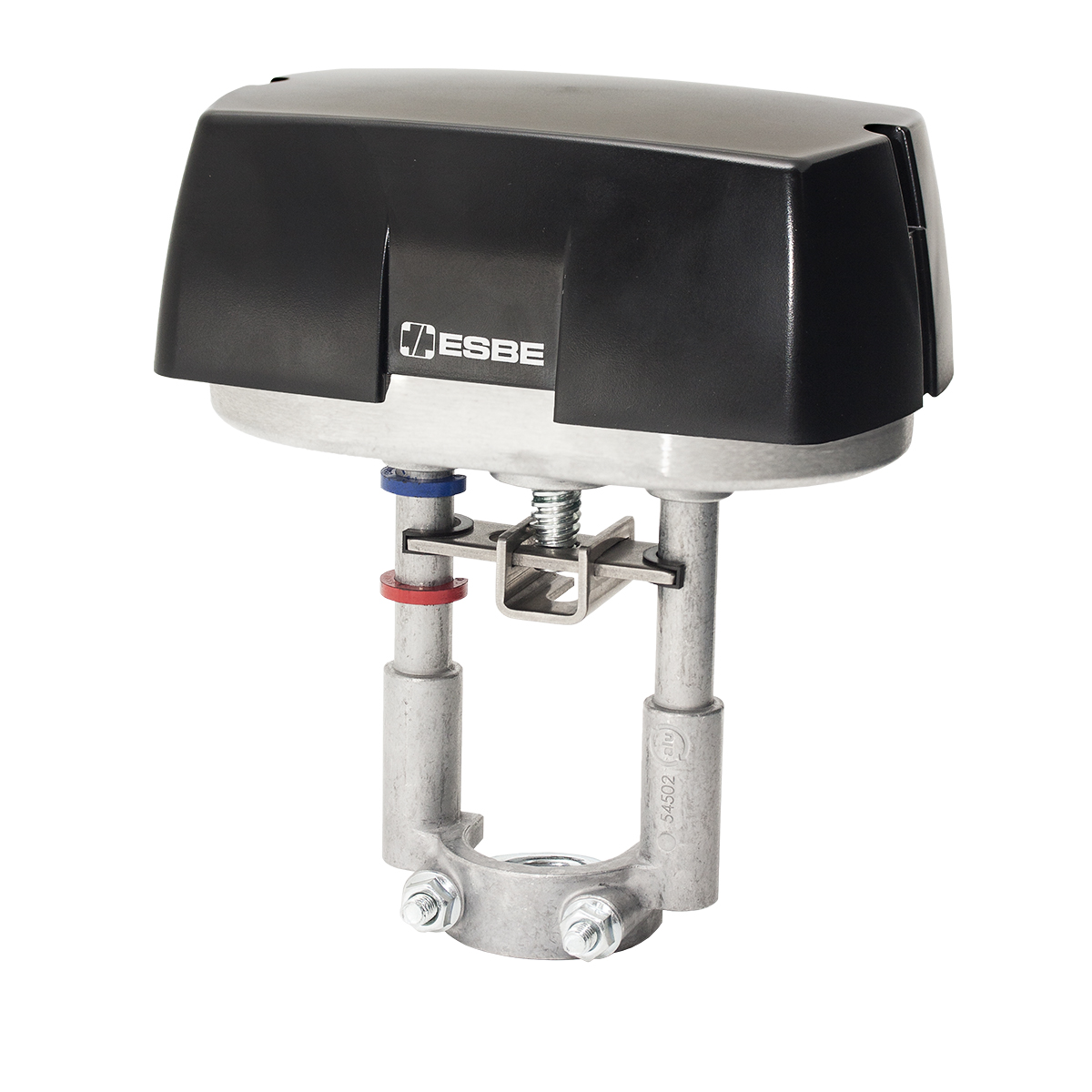

Esbe серии ALFxx1
Серия ALFxx1 — это линейка линейных приводов в исполнении на 230 В, выпускается с 3-точечным режимом астатического регулирования (растяжение/обратный ход) и режимом модулирующего/ пропорционального управления (напряжение/ток). Серия поставляется с различными уровнями усилий и возможностями хода плунжера.
Номенклатура
ALFxx1
ALFxx1

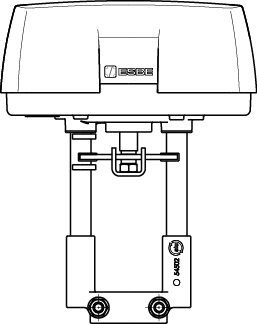

Серии ALFxx1 с пропорциональным или 3-точечным сигналом управления, 230 в переменного тока
| Артикул | Наименование | Ход плунжера, мм | Потребление энергии ВА | Усилие N | А | B | Электропитание В переменного тока | Заменяет | Потребление энергии, параметр удержания | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 2220 01 00 | ALF131 | Array | 13ВА/6Вт | 600 | 216 | 228 | 230 | 2200 08 00 | 11ВА/5Вт | €401,31 |
| 2220 03 00 | ALF361 | Array | 21ВА/11Вт | 1500 | 240 | 252 | 230 | 2215 05 00, 2215 09 00 | 13ВА/7Вт | €731,13 |
| 2220 02 00 | ALF261 | Array | 18ВА/8Вт | 1000 | 240 | 252 | 230 | 2200 02 00, 2215 01 00, 2215 07 00 | 11ВА/5Вт | €485,50 |
| 2220 04 00 | ALF461 | Array | 21ВА/11Вт | 2200 | 240 | 252 | 230 | 2215 11 00 | 25ВА/4Вт | €1 055,18 |
| 2220 01 00 | ALF131 | Array | 13ВА/6Вт | 600 | 216 | 228 | 230 | 2200 08 00 | 11ВА/5Вт | €424,83 |
| 2220 03 00 | ALF361 | Array | 21ВА/11Вт | 1500 | 240 | 252 | 230 | 2215 05 00, 2215 09 00 | 13ВА/7Вт | €775,08 |
| 2220 02 00 | ALF261 | Array | 18ВА/8Вт | 1000 | 240 | 252 | 230 | 2200 02 00, 2215 01 00, 2215 07 00 | 11ВА/5Вт | €515,21 |
| 2220 04 00 | ALF461 | Array | 21ВА/11Вт | 2200 | 240 | 252 | 230 | 2215 11 00 | 25ВА/4Вт | €1 117,43 |
Поддержка установки
Примеры установки
Примеры установки
Технические данные
Технические данные
Окружающая температура
макс.: +50 °C
мин. -10 °C
мин. -10 °C
Потребление энергии,
время выполнения 20 ВА
параметр удержания 9 ВА
параметр удержания 9 ВА
Ход плунжера, мм
5...30/5...60 мм
Степень защиты корпуса:
IP54
Электропитание:
230 В перем.тока ±10 %, 50/60 Гц
Усилие N
600–2200 N
Рабочий цикл:
макс. 50 %/час
Сигнал обратной связи, U:
от 2 до 10 В пост. тока (0–100 %)
Рабочее напряжение 3-точечного дискретного сигнала:
230 В переменного тока
Время выполнения при дискретном управляющем сигнале:
60 s
Влажность окружающей среды:
макс. 90 % относительной влажности
* Если привод используется в системах с температурой теплоносителя ниже 0 °C, то клапан должен быть оборудован подогревателем штока клапана ALF802.
* Если привод используется в системах с температурой теплоносителя ниже 0 °C, то клапан должен быть оборудован подогревателем штока клапана ALF802.
пропорциональный управляющий сигнал:
от 0 до 10 В пост. тока, от 2 до 10 В пост. тока
от 0 до 5 В пост. тока, от 5 до 10 В пост. тока
от 2 до 6 В пост. тока, от 6 до 10 В пост. тока
от 0 до 5 В пост. тока, от 5 до 10 В пост. тока
от 2 до 6 В пост. тока, от 6 до 10 В пост. тока
Время выполнения при пропорциональном управляющем сигнале,
в модификации 600, 1000, 1500 Н:-Клапан с ходом 5–15 мм: 15 s
в модификации 600, 1000, 1500 Н:-Клапан с ходом 16–25 мм: 20 s
в модификации 600, 1000, 1500 Н:-Клапан с ходом 26–60 мм: 30 s
в модификации 2200 Н:-Клапан с ходом 5–60 мм: 60 s
в модификации 600, 1000, 1500 Н:-Клапан с ходом 16–25 мм: 20 s
в модификации 600, 1000, 1500 Н:-Клапан с ходом 26–60 мм: 30 s
в модификации 2200 Н:-Клапан с ходом 5–60 мм: 60 s
Масса:
1.5 кг
Материал
Крышка: пластик
Корпус: алюминий
Корпус: алюминий
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
EMC 2014/30/EU
RoHS 2011/65/EU
