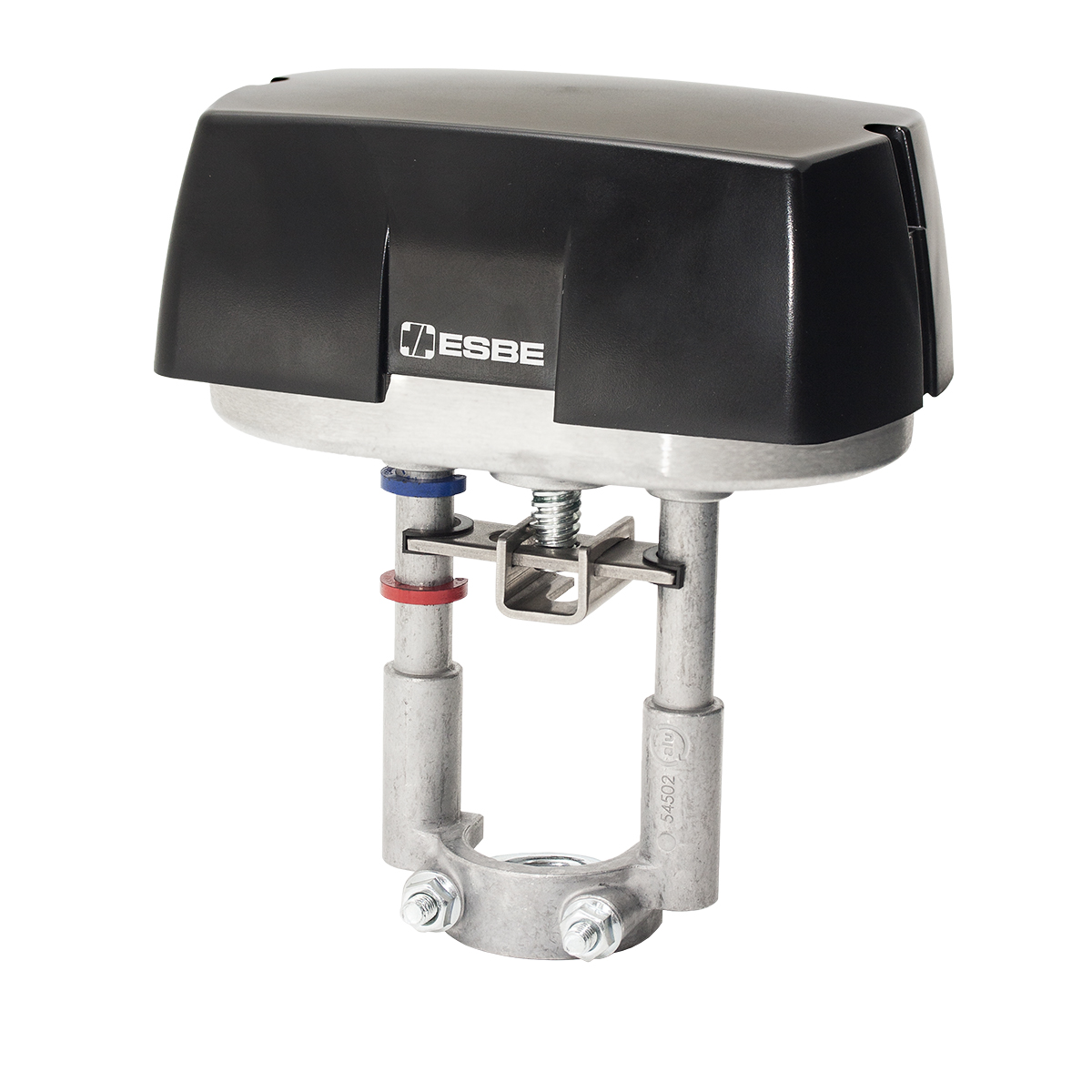

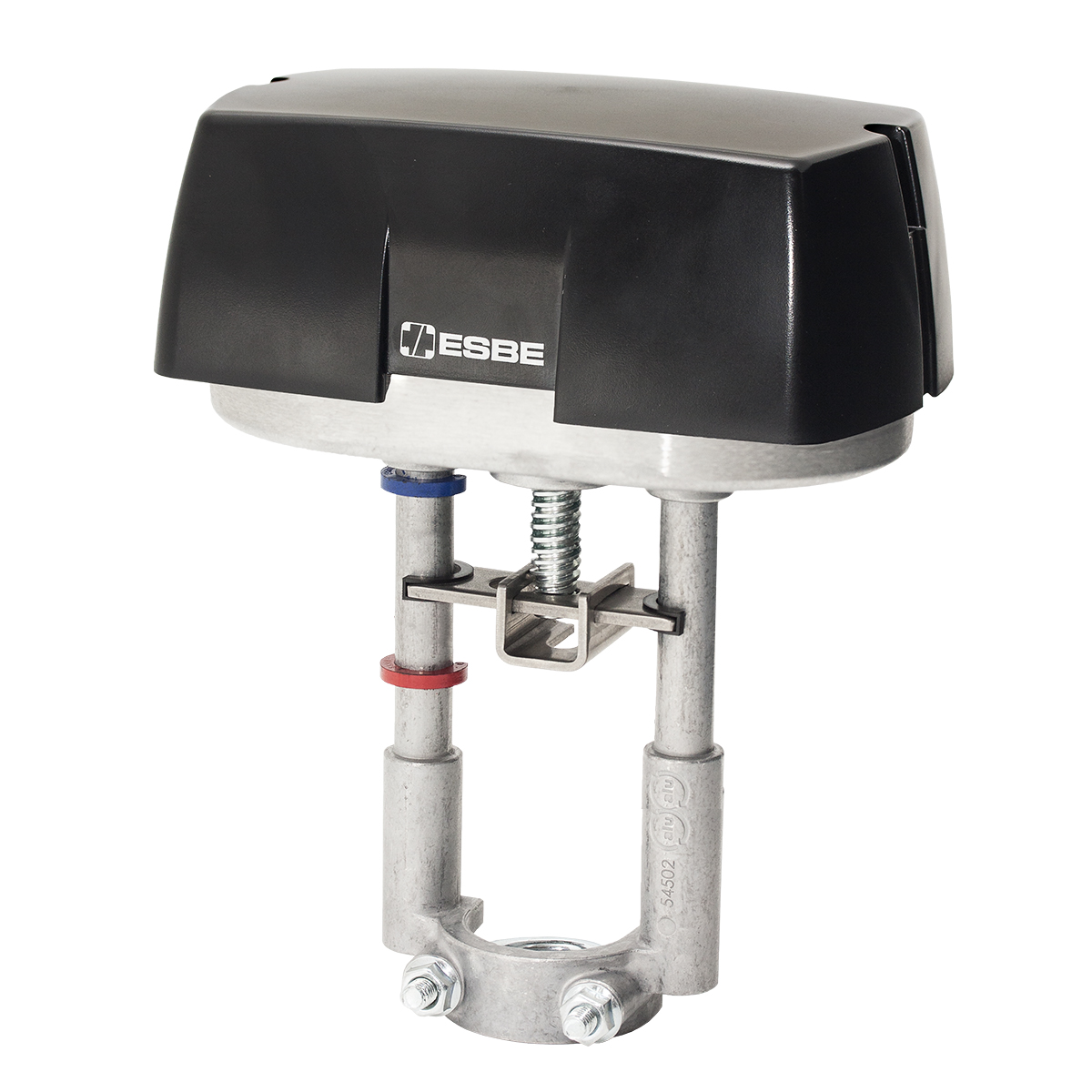

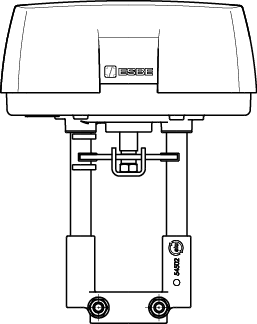

Esbe серии ALFxx4

Серия ALFxx4 — это ряд линейных приводов в исполнении на 24 В, выпускается с 3-точечным режимом астатического регулирования (растяжение/обратный ход) и режимом модулирующего/пропорционального управления (напряжение/ток). Серия поставляется с различными уровнями усилий и возможностями хода плунжера.

Привод выпускается как с режимом 3-точечного астатического регулирования, так и режимом модулирующего/ пропорционального управления

Сигнал обратной связи (доступен только в режиме модулирующего/ пропорционального управления)

Быстрое время действия

Номенклатура

ALFxx1

Серии ALFxx4 с режимом пропорционального управления или 3-точечным дискретным сигналом

Артикул	Наименование	Ход плунжера, мм	Потребление энергии ВА	Усилие N	А	B	Электропитание В переменного тока	Заменяет	Потребление энергии, параметр удержания	МРЦ
2220 11 00	ALF134	Array	13ВА/6Вт	600	216	228	24	2200 07 00, 2200 09 00	11ВА/5Вт	€401,31
2220 12 00	ALF264	Array	18ВА/8Вт	1000	240	252	24	22000100, 22150200 , 22150800	11ВА/5Вт	€478,31
2220 13 00	ALF364	Array	21ВА/11Вт	1500	240	252	24	2215 06 00, 2215 10 00	13ВА/7Вт	€731,13
2220 14 00	ALF464	Array	21ВА/11Вт	2200	240	252	24	2215 12 00	25ВА/4Вт	€1 055,18
2220 11 00	ALF134	Array	13ВА/6Вт	600	216	228	24	2200 07 00, 2200 09 00	11ВА/5Вт	€424,83
2220 12 00	ALF264	Array	18ВА/8Вт	1000	240	252	24	22000100, 22150200 , 22150800	11ВА/5Вт	€515,21
2220 13 00	ALF364	Array	21ВА/11Вт	1500	240	252	24	2215 06 00, 2215 10 00	13ВА/7Вт	€775,08
2220 14 00	ALF464	Array	21ВА/11Вт	2200	240	252	24	2215 12 00	25ВА/4Вт	€1 117,43

Поддержка установки

Примеры установки

Технические данные

Окружающая температура

макс.: +50 °C
мин. -10 °C

Ход плунжера, мм

5...30/5...60 мм

Степень защиты корпуса:

IP54

Потребление электроэнергии:

см. таблицу

Электропитание:

24 В перем. тока ±20 %, 50/60 Гц
24 В постоян. тока (22–30 В постоян. тока)

Усилие N

600–2200 N

Рабочий цикл:

макс. 50 %/час

Сигнал обратной связи, U:

от 2 до 10 В пост. тока (0–100 %)

Рабочее напряжение 3-точечного дискретного сигнала:

источник-24 В переменного тока
приемник-24 В переменного/постоянного тока

Время выполнения при дискретном управляющем сигнале:

60 s

Влажность окружающей среды:

макс. 90 % относительной влажности
* Если привод используется в системах с температурой теплоносителя ниже 0 °C, то клапан должен быть оборудован подогревателем штока клапана ALF802.

пропорциональный управляющий сигнал:

от 0 до 10 В пост. тока, от 2 до 10 В пост. тока
от 0 до 5 В пост. тока, от 5 до 10 В пост. тока
от 2 до 6 В пост. тока, от 6 до 10 В пост. тока

Время выполнения при пропорциональном управляющем сигнале,

в модификации 600, 1000, 1500 Н:-Клапан с ходом 5–15 мм: 15 s
в модификации 600, 1000, 1500 Н:-Клапан с ходом 16–25 мм: 20 s
в модификации 600, 1000, 1500 Н:-Клапан с ходом 26–60 мм: 30 s
в модификации 2200 Н:-Клапан с ходом 5–60 мм: 60 s

Масса:

1.5 кг

Материал

Крышка: пластик
Корпус: алюминий

Соответствие

LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
