Поддержание постоянной температуры за счет термостатического клапана
Энергоэффективный циркуляционный насос
Возможность регулирования по температурному диапазону
Компактная конструкция
Высококлассный теплоизоляционный кожух

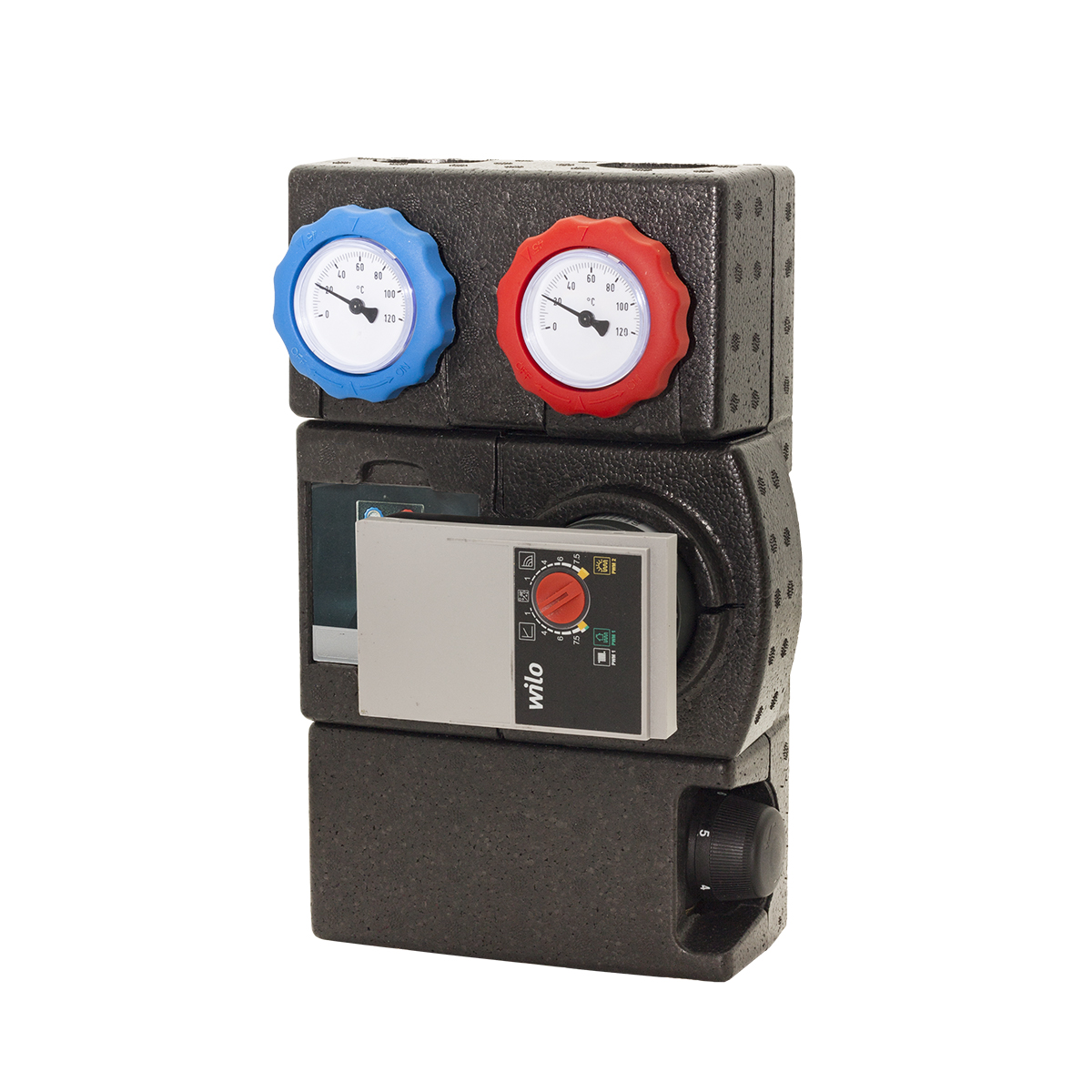

Esbe серии GFA300
Изделия ESBE серии GFА300 - это насосная смесительная группа, которая предназначена для циркуляции теплоносителя, когда требуется постоянная температура. Оснащена двумя запорными кранами с термометрами, обратным клапаном, высококачественной теплоизоляционной оболочкой и энергоэффективным циркуляционным насосом. Клапаны серии GFA300 поставляются с 3-ходовыми термостатическими смесительными клапанами для постоянного поддержания температуры в системе отопления. Термостатический смесительный клапан имеет функцию регулируемой настройки температуры.
Номенклатура
Серия GFA311
| Артикул | Наименование | Hасос | Подсоединение J | Подсоединение I | DN | Температурный диапазон °C | МРЦ |
|---|---|---|---|---|---|---|---|
| 6102 31 00 | GFA311 | Wilo 15/7,5 | G 1" | G ¾" | 20 | 20-55 | €0 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 6
Окружающая температура
макс.: +50 °C
мин.: 0 °C
мин.: 0 °C
Теплоноситель
вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)
Смесь воды/этанола, макс. 28 %
EEI (Показатель энергоэффективности), Wilo циркуляционный насос:
<0,21
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: 0 °C
мин.: 0 °C
Рабочее давление
0.6 MПa
Изоляция:
EPP λ 0.036 Вт/мК
Материал, соприкасающийся с водой:
Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен
Соединения
Наружная резьба: ISO 228/1
Внутренняя резьба (G): ISO 228/1
Внутренняя резьба (G): ISO 228/1
Встроенный циркулирующий насос:
ип: Wilo RSTG 15/7,5
Длина кабеля 3 м
Энергопотребление: 4-75 Вт
EEI (Показатель энергоэффективности): <0,21
Класс защиты корпуса: IP X4D
Класс изоляции: F
Длина кабеля 3 м
Энергопотребление: 4-75 Вт
EEI (Показатель энергоэффективности): <0,21
Класс защиты корпуса: IP X4D
Класс изоляции: F
Встроенный термостатический смесительный клапан:
Макс. дифференциальное падение давления: 100 кПа
Температурный диапазон: 20–55 °C
Точность регулировки*: ± 3 °C
* Значения верны при неизменном давлении горячей/холодной воды, минимальном расходе 9 л/мин. Минимальный перепад температуры между пост
Температурный диапазон: 20–55 °C
Точность регулировки*: ± 3 °C
* Значения верны при неизменном давлении горячей/холодной воды, минимальном расходе 9 л/мин. Минимальный перепад температуры между пост
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)

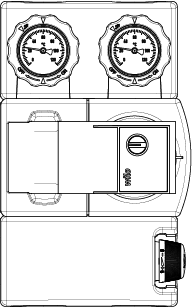

2D-изображения
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии GFA300
