Esbe серии MBA130

Серия MBA130 — это модельный ряд трехходовых шаровых кранов с приводным механизмом для использования в системах нагревания и охлаждения. Согласно стандарту EN12266-1, кран воздухонепроницаемый. Серия MBA130 поставляется для номинальных диаметров DN 20—25, в комплекте с различными видами соединений, которые удовлетворяют большинству потребностей. Приводной механизм монтируется на шаровом кране металлической втулкой, что обеспечивает простой, быстрый и безопасный монтаж/демонтаж приводного механизма.

Воздухонепроницаемость

Гибкость и простота установки и монтажа

Вспомогательный переключатель входит в комплект

Антиконденсатный резистор, предотвращающий образование конденсата

Номенклатура

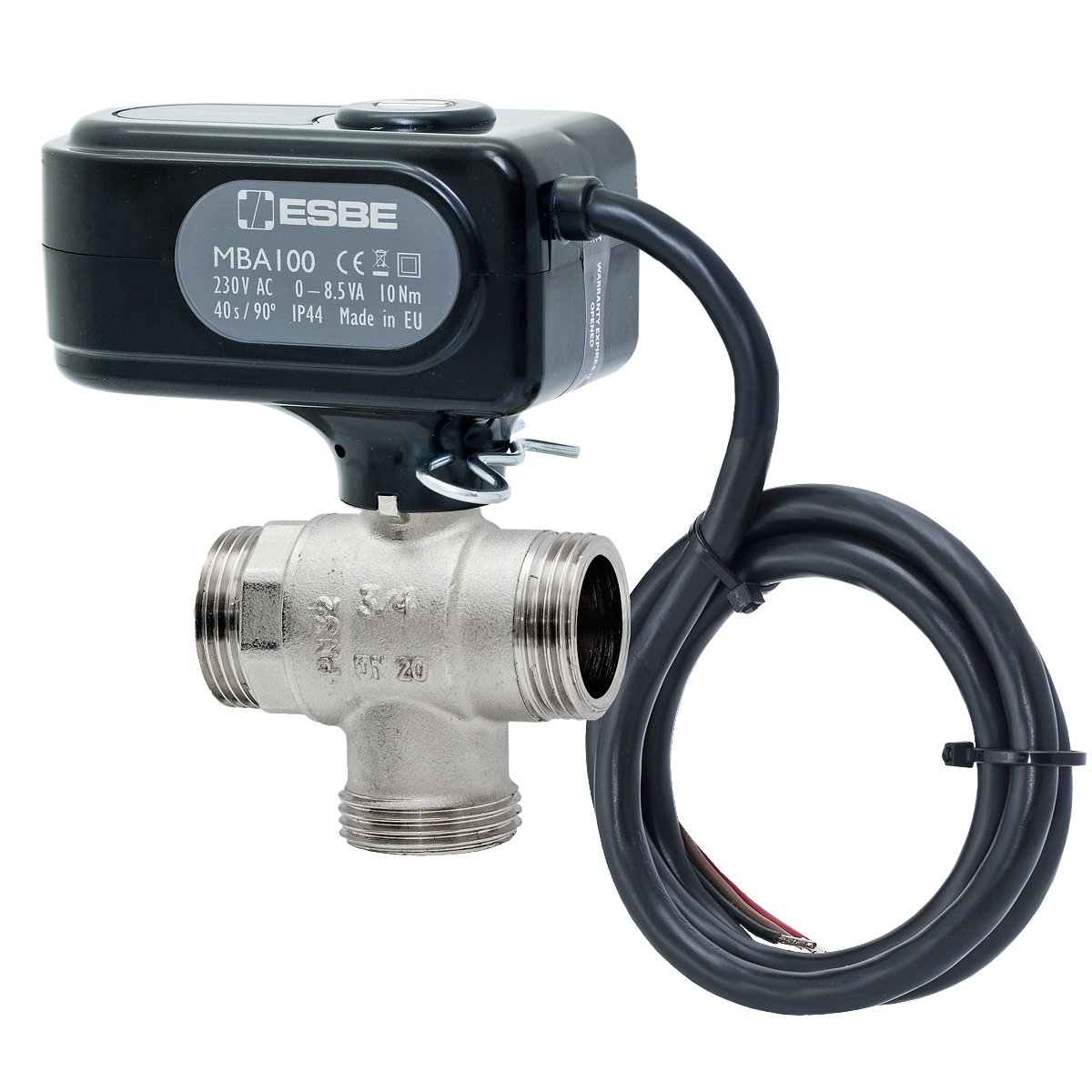

Серия MBA132, наружная резьба

Артикул	Наименование	DN	KVS	D	E	F	H	G	Подсоединение A	Подсоединение B	Примечание	Соединение C	МРЦ
4310 26 00	MBA132	25	11.3	82	29	43	34	42	G 1¼”	G 1¼”	---	G 1¼”	€197,71
4310 25 00	MBA132	20	9.6	72	25	39	34	39	G 1"	G 1"	---	G 1"	€185,30

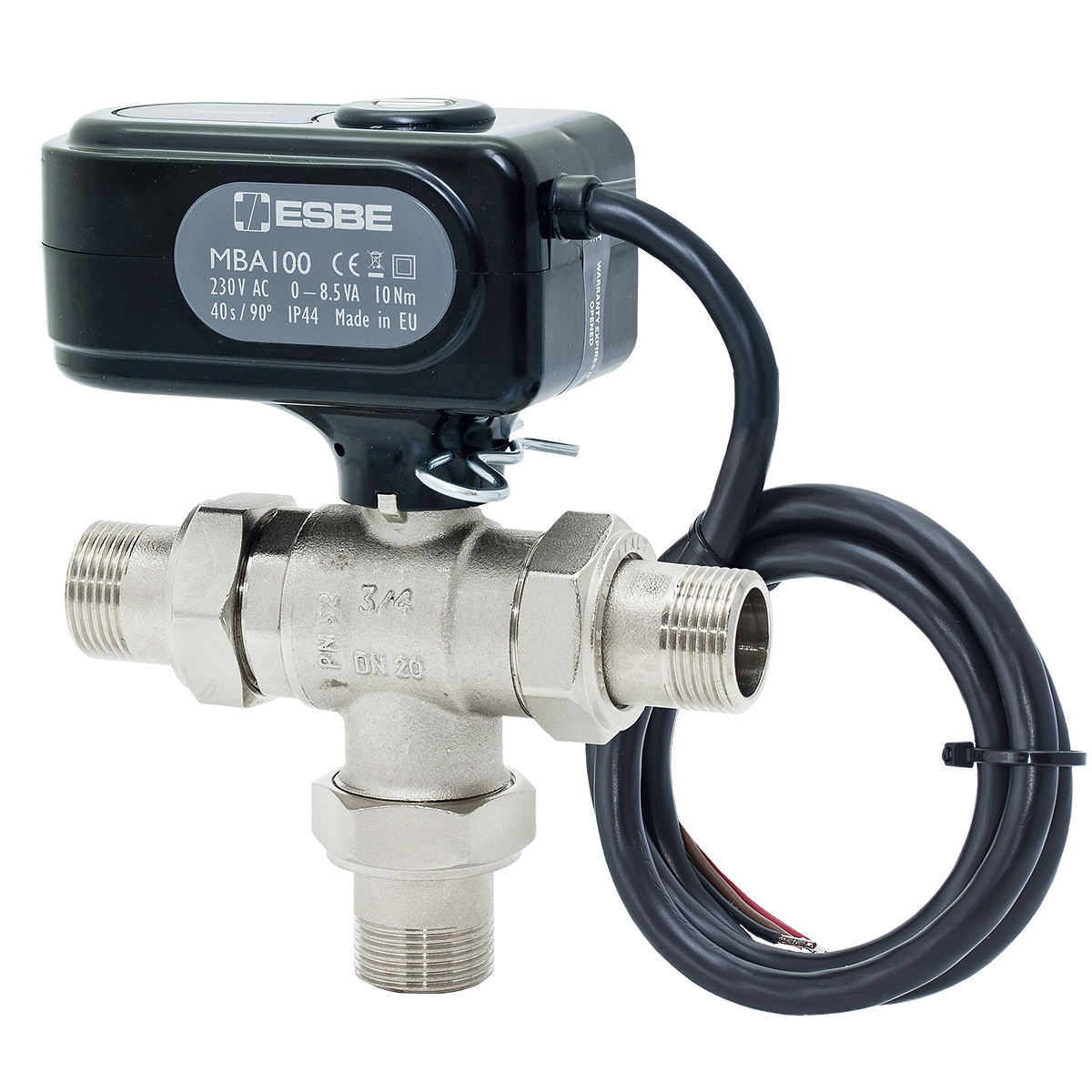

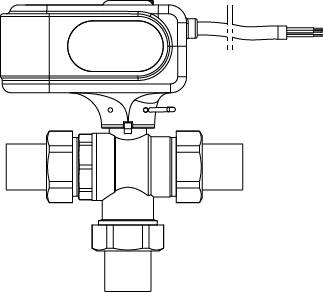

Серия MBA132, наружная резьба с переходниками

Артикул	Наименование	DN	KVS	D	E	F	H	G	Подсоединение A	Подсоединение B	Примечание	Соединение C	МРЦ
4310 28 00	MBA132	25	11.3	149	29	42.5	73	75.5	G 1"	G 1"	---	G 1"	€0
4310 27 00	MBA132	20	9.6	134	25	38.5	65	70	G ¾"	G ¾"	---	G ¾"	€0

Серия MBA135, внутренняя, внутренняя и наружная резьба

Артикул	Наименование	DN	KVS	D	E	F	H	G	Подсоединение A	Подсоединение B	Примечание	Соединение C	МРЦ
4310 22 00	MBA135	25	11.3	81	29	43	41	76	G 1"	G 1"	Соединение А,В = внутренняя резьба,соединение С = наружная резьба	G 1"	€0
4310 21 00	MBA135	20	9.6	68	25	39	34	70	G ¾"	G ¾"	Соединение А,В = внутренняя резьба,соединение С = наружная резьба	G ¾"	€0

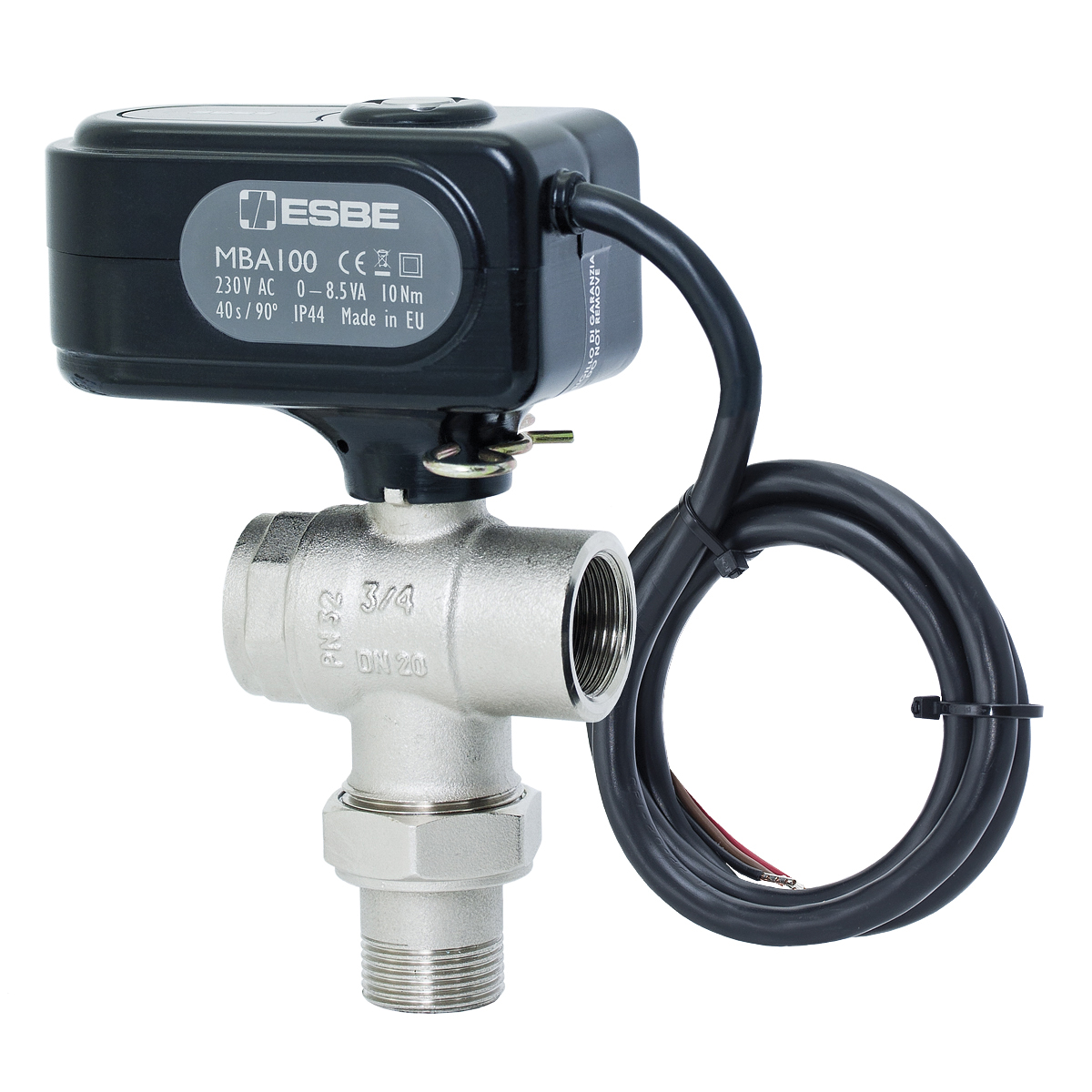

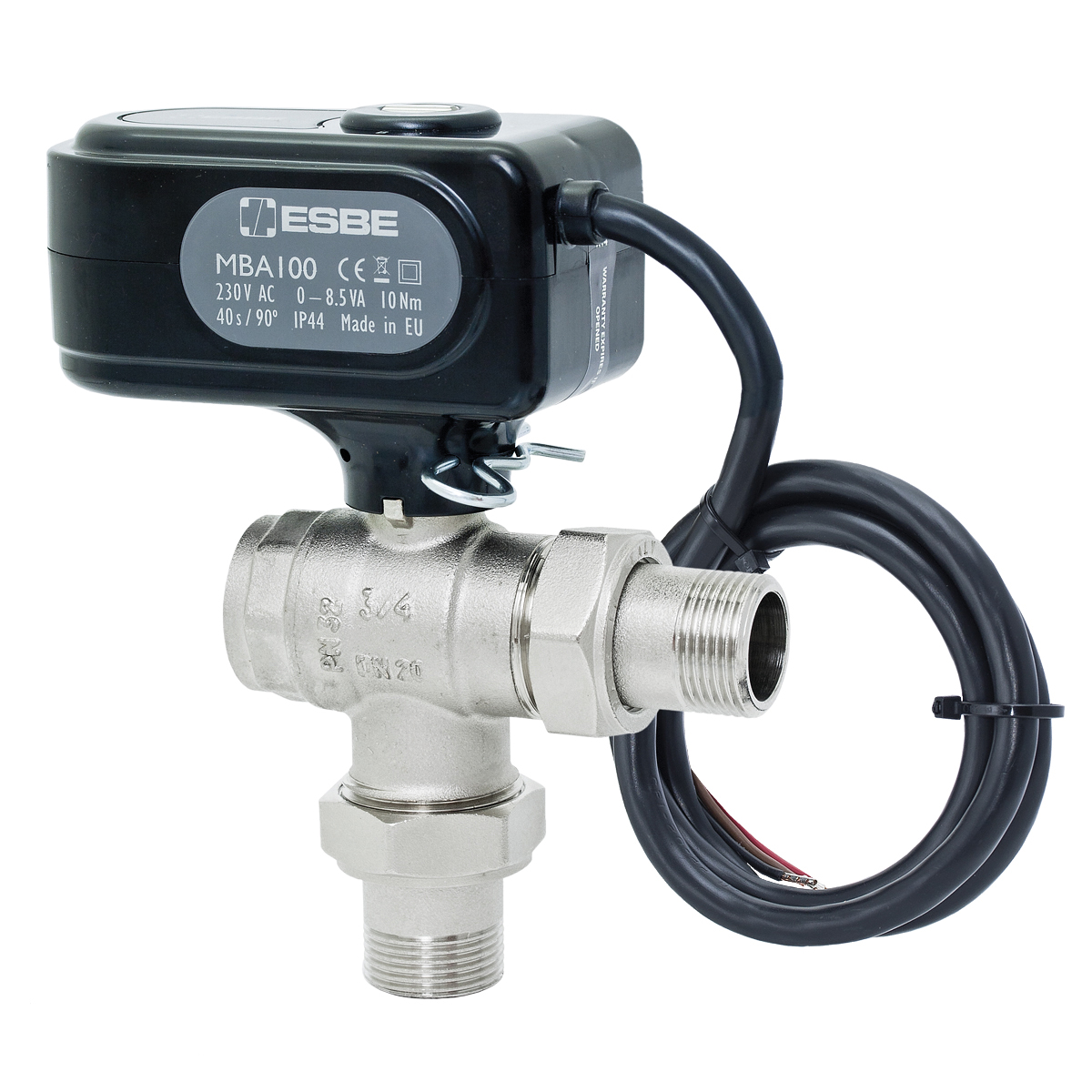

Серия MBA136, внутренняя, наружная и наружная резьба

Артикул	Наименование	DN	KVS	D	E	F	H	G	Подсоединение A	Подсоединение B	Примечание	Соединение C	МРЦ
4310 24 00	MBA136	25	11.3	115	29	43	73	76	G 1"	G 1"	Соединение А = внутренняя резьба,соединение В,С = наружная резьба	G 1"	€0
4310 23 00	MBA136	20	9.6	99	25	39	65	70	G ¾"	G ¾"	Соединение А = внутренняя резьба,соединение В,С = наружная резьба	G ¾"	€0

Поддержка установки

Примеры установки

Технические данные

Класс давления

PN 32

Материал

Шток: латунь CW 614N, с хромированным покрытием
Корпус крана: латунь CW 617N, с никелированным покрытием
Торец корпуса: латунь CW 617N, с никелированным покрытием
Седло крана: фторопласт
Уплотнительное кольцо: фтористая резина
Шар: латунь CW 617

Окружающая температура

мин.: 0 °C
макс. +90ºC
Клапан: макс. +90ºC
Клапан: мин. 0ºC
Привод: макс. +50°C
Привод: мин. 0°C

Крутящий момент (при номинальном давлении):

Клапан: < 4 Нм
Привод: 10 Нм

Теплоноситель

вода (в соответствии с VDI2035)
Смесь воды/гликоля, макс. 50 % (свыше 20% примеси, необходимо проверить данные насоса)

Степень утечки — по стандарту EN12266-1:

степень внутренней утечки B, воздухонепроницаемый
степень внутренней утечки A, воздухонепроницаемый

Электропитание:

переменный ток 230 ± 10 % В, 50 Гц

Подсоединение

внутренняя резьба: ISO 228/1
наружная резьба: ISO 228/1
