Превосходное регулирование для лучшей смесительной и отводной производительности вплоть до 6 бар (PN6).
Широкий выбор размеров вплоть до DN150.
Долгосрочный и долговечный.
Совершенная согласованность между
клапаном и приводами ESBE.
Esbe серии 3F

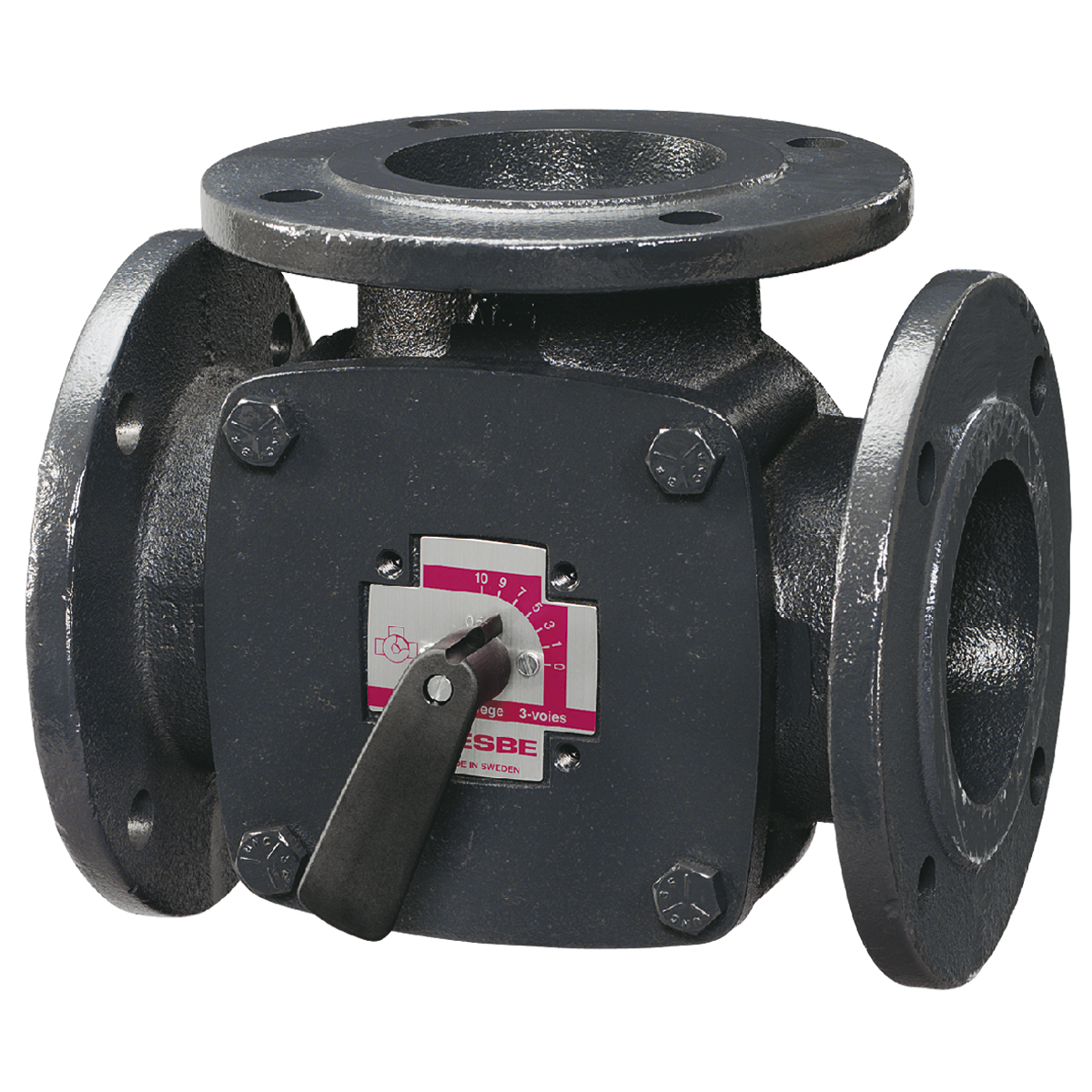

Смесительный клапан Esbe cерии 3F - это 3-ходовые клапаны с подсоединением к фланцу PN6 для смешивания и отвода вплоть до 6 бар. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в системах отопления и охлаждения. Серия 3F доступна в типоразмерах DN20-150. В комплект поставки входит фланец PN6 для фланцевой трубы PN6. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
клапаном и приводами ESBE.
Номенклатура
Фланцевое подсоединение PN6, стандарт EN 1092-2.
Фланцевое подсоединение PN6, стандарт EN 1092-2.
Серия 3F, Фланец
| Артикул | Наименование | DN | KVS | А | B | C | D | E | F | G | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1110 01 00 | 3F | 20 | 12 | 70 | 140 | 40 | 82 | 65 | 90 | 4x11,5 | €220,62 |
| 1110 02 00 | 3F | 25 | 18 | 75 | 150 | 40 | 82 | 75 | 100 | 4x11,5 | €220,62 |
| 1110 03 00 | 3F | 32 | 28 | 80 | 160 | 40 | 82 | 90 | 120 | 4x15 | €249,67 |
| 1110 04 00 | 3F | 40 | 44 | 88 | 175 | 40 | 82 | 100 | 130 | 4x15 | €267,98 |
| 1110 06 00 | 3F | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | 4x15 | €343,31 |
| 1110 08 00 | 3F | 65 | 90 | 100 | 200 | 52 | 95 | 130 | 160 | 4x15 | €398,20 |
| 1110 10 00 | 3F | 80 | 150 | 100 | 240 | 63 | 106 | 150 | 190 | 4x18 | €555,33 |
| 1110 12 00 | 3F | 100 | 225 | 132 | 265 | 73 | 116 | 170 | 210 | 4x18 | €701,70 |
| 1110 14 00 | 3F | 125 | 280 | 150 | 300 | 80 | 123 | 200 | 240 | 8x18 | €936,31 |
| 1110 16 00 | 3F | 150 | 400 | 175 | 350 | 88 | 130 | 225 | 265 | 8x18 | €1 264,58 |
Поддержка установки
Использование
Плоский выпил на верхней части шпинделя (также как индикатор на рукоятке), показывает положение втулки.
Использование
Плоский выпил на верхней части шпинделя (также как индикатор на рукоятке), показывает положение втулки.
Примеры установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN 6
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: -10 °C
мин.: -10 °C
Макс. дифференциальное падение давления
DN20-50, макс.: 50 кПа
DN 65-150, макс.: 30 кПа
DN 65-150, макс.: 30 кПа
Диапазон Kv/Kv мин,
100
Утечка через закрытый клапан, % от потока
1.5 %
Соединения
фланцевое, в соответствии с: EN 1092-2
Материал
Корпус клапана: Литой чугун, EN–JL 1030
Золотник DN 20-25: латунь, CW 614N
Золотник DN 32-150: латунь, CW 614N и нержавеющая сталь
Втулка DN 20-25: пластик
Втулка DN 32-150: Латунь DZR,CW602N
Пластина со шкалой DN 32-150: литой чугун
Пластина с
Золотник DN 20-25: латунь, CW 614N
Золотник DN 32-150: латунь, CW 614N и нержавеющая сталь
Втулка DN 20-25: пластик
Втулка DN 32-150: Латунь DZR,CW602N
Пластина со шкалой DN 32-150: литой чугун
Пластина с
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
