Превосходное регулирование для лучшей производительности двойного смешивания вплоть до 6 бар (PN6).
Компактный, легко и гибко устанавливается.
Широкий выбор размеров вплоть до DN150.
Совершенная согласованность между
клапаном и приводами ESBE.
Esbe серии 4F

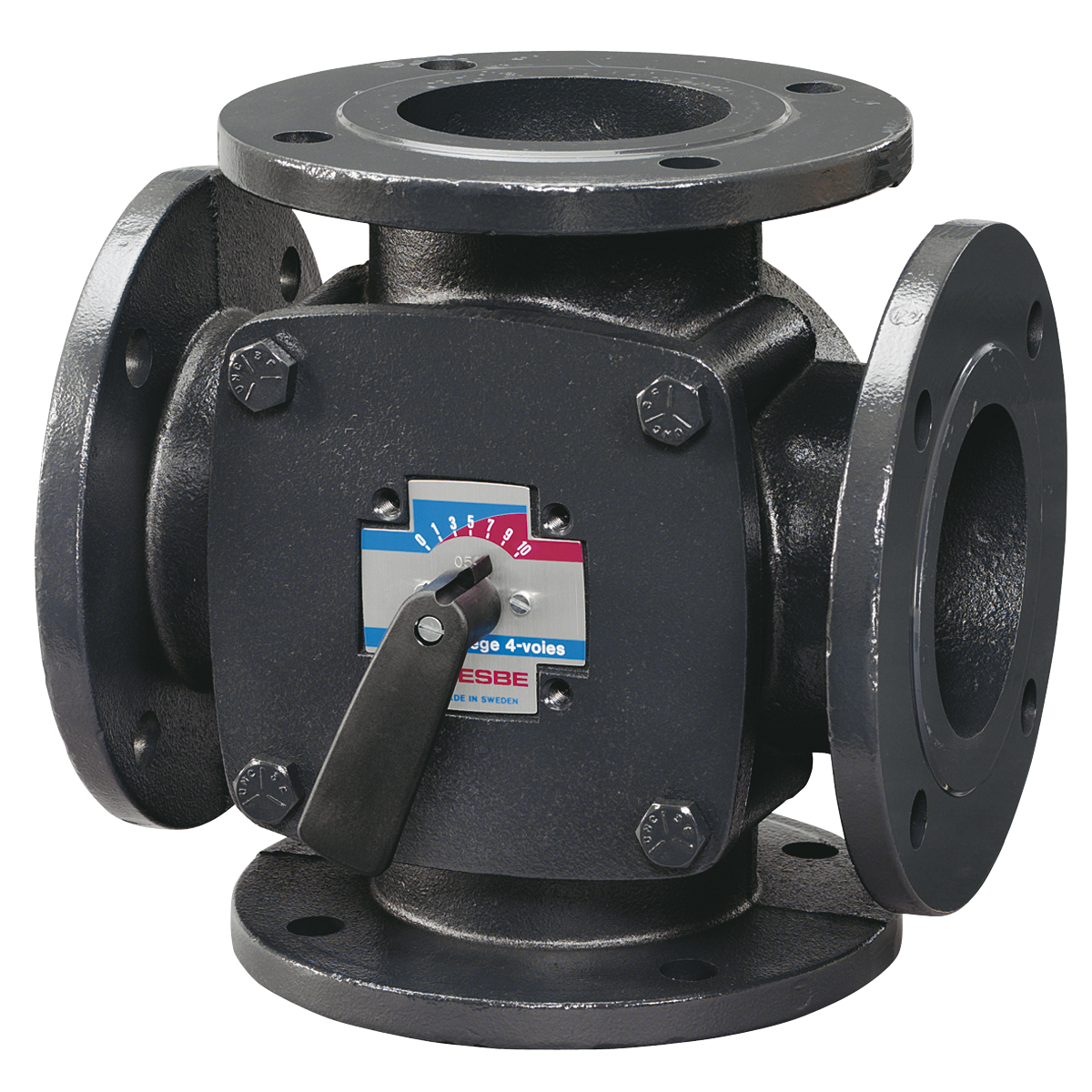

Смесительный клапан Esbe серии 4F - это 4-ходовые клапаны с подсоединением к фланцу PN6 для двойного смешивания вплоть до 6 бар. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в системах отопления и охлаждения. Серия 4F доступна в типоразмерах DN32-150. В комплект поставки входит фланец PN6 для фланцевой трубы PN6. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
клапаном и приводами ESBE.
Номенклатура
Фланцевое подсоединение PN6, стандарт EN 1092-2.
Фланцевое подсоединение PN6, стандарт EN 1092-2.
Серия 4F, Фланец
| Артикул | Наименование | DN | KVS | А | B | C | D | E | F | G | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1110 17 00 | 4F | 32 | 28 | 80 | 160 | 40 | 82 | 90 | 120 | 4x15 | €355,17 |
| 1110 18 00 | 4F | 40 | 44 | 88 | 175 | 40 | 82 | 100 | 130 | 4x15 | €403,58 |
| 1110 19 00 | 4F | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | 4x15 | €520,89 |
| 1110 20 00 | 4F | 65 | 90 | 100 | 200 | 50 | 92 | 130 | 160 | 4x15 | €575,79 |
| 1110 21 00 | 4F | 80 | 150 | 120 | 240 | 65 | 108 | 150 | 190 | 4x18 | €701,70 |
| 1110 22 00 | 4F | 100 | 225 | 132 | 265 | 81 | 124 | 170 | 210 | 4x18 | €965,38 |
| 1110 23 00 | 4F | 125 | 280 | 150 | 300 | 81 | 124 | 200 | 240 | 8x18 | €1 565,90 |
| 1110 24 00 | 4F | 150 | 400 | 175 | 350 | 89 | 131 | 225 | 265 | 8x18 | €2 210,58 |
Поддержка установки
Использование
Плоский выпил на верхней части шпинделя (также как индикатор на рукоятке), показывает положение втулки.
Примеры установки
Технические данные
Технические данные
Класс давления
PN 6
Температура теплоносителя
макс. (постоянно): +110 °C
мин.: -10 °C
мин.: -10 °C
Макс. дифференциальное падение давления
DN20-50, макс.: 50 кПа
DN 65-150, макс.: 30 кПа
DN 65-150, макс.: 30 кПа
Диапазон Kv/Kv мин,
100
Утечка через закрытый клапан, % от потока
1.5 %
Соединения
фланцевое, в соответствии с: EN 1092-2
Материал
Корпус клапана: Литой чугун, EN–JL 1030
Золотник DN 20-25: латунь, CW 614N
Золотник DN 32-150: латунь, CW 614N и нержавеющая сталь
Втулка DN 20-25: пластик
Втулка DN 32-150: Латунь DZR,CW602N
Пластина со шкалой DN 32-150: литой чугун
Пластина с
Золотник DN 20-25: латунь, CW 614N
Золотник DN 32-150: латунь, CW 614N и нержавеющая сталь
Втулка DN 20-25: пластик
Втулка DN 32-150: Латунь DZR,CW602N
Пластина со шкалой DN 32-150: литой чугун
Пластина с
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
