Экономия энергии за счет герметичных уплотнений и нулевых утечек (класс A)
Для подключения приводов ESBE предлагаются комплекты адаптеров
Esbe серии VBF100

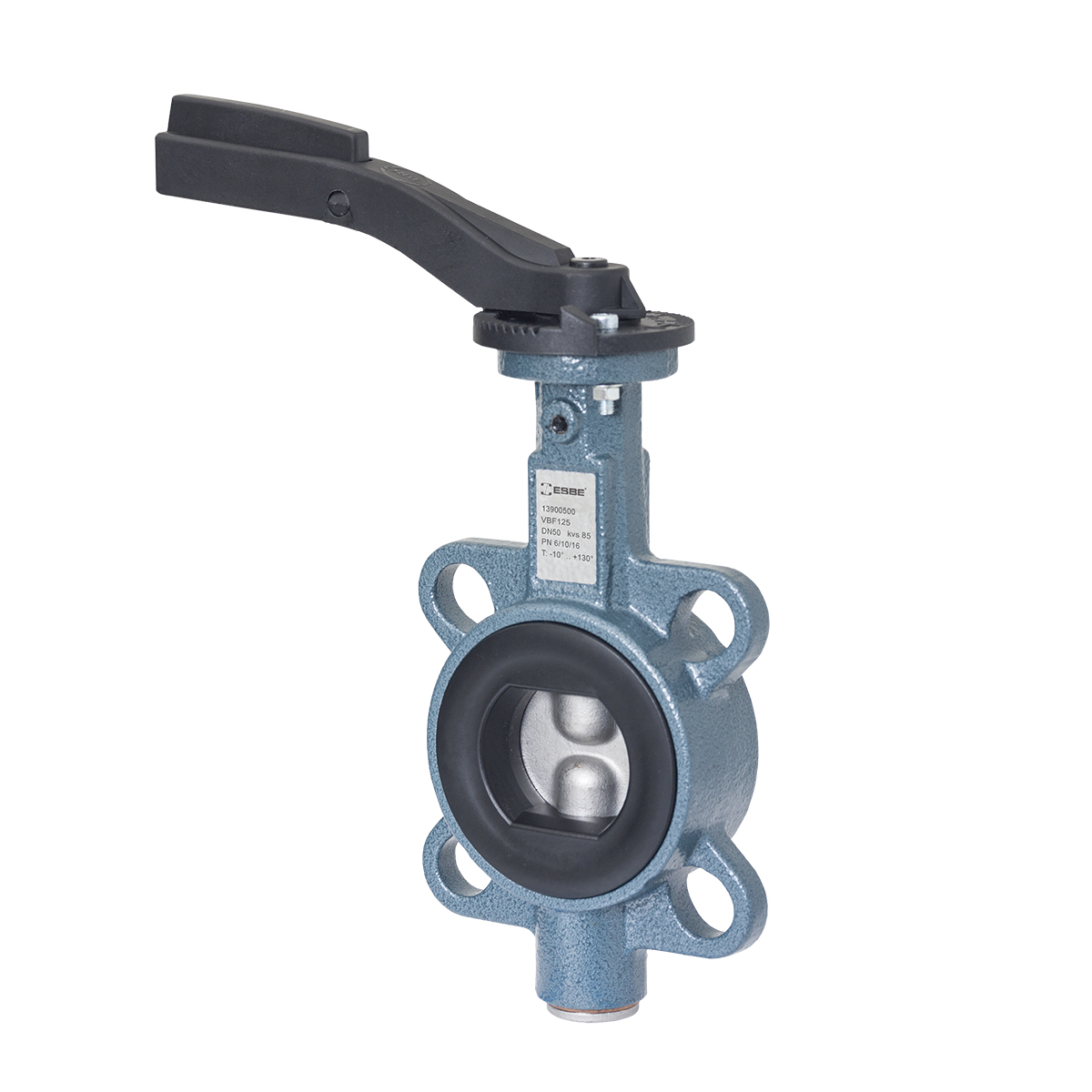

Изделия ESBE серии VBF100 представляют собой поворотные затворы дискового типа, предназначенные для регулирования расхода воды или отключения подачи в системах ОВКВ. Клапаны допускают подключение термометров для измерения температуры, а также могут оснащаться приводами ESBE серий 90, ARC300 и ARD100/ARD200 с использованием адаптеров.
Номенклатура
VBF125
VBF125
Серия VBF125
| Артикул | Наименование | DN | KVS | А | C | D | E | H | K | ØD1 | ØD2 - PN6 | ØD2 - PN16 | Заменяет | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1390 01 00 | VBF125 | 20 | 32 | 104 | 149 | 59 | 33 | 70 | 155 | 31.5 | 65 | 75 | MA20 | €0 |
| 1390 02 00 | VBF125 | 25 | 36 | 104 | 149 | 63 | 33 | 70 | 155 | 31.5 | 75 | 85 | MA25 | €0 |
| 1390 03 00 | VBF125 | 32 | 40 | 104 | 154 | 68 | 33 | 70 | 155 | 31.5 | 90 | 100 | MA30 | €0 |
| 1390 04 00 | VBF125 | 40 | 50 | 113 | 179 | 80 | 33 | 70 | 155 | 38 | 100 | 110 | MA40 | €0 |
| 1390 05 00 | VBF125 | 50 | 85 | 126 | 210 | 95 | 43 | 70 | 155 | 48.5 | 110 | 125 | MA50 | €200,43 |
| 1390 06 00 | VBF125 | 65 | 215 | 134 | 227 | 115 | 46 | 70 | 155 | 63.5 | 130 | 145 | MA65 | €0 |
| 1390 07 00 | VBF125 | 80 | 420 | 157 | 261 | 138 | 46 | 80 | 195 | 78.5 | 150 | 160 | MA80 | €273,44 |
| 1390 08 00 | VBF125 | 100 | 800 | 167 | 282 | 158 | 52 | 80 | 195 | 98.5 | 170 | 180 | MA100 | €0 |
| 1390 09 00 | VBF125 | 125 | 1010 | 180 | 307 | 188 | 56 | 80 | 195 | 123.5 | 200 | 210 | MA125 | €335,31 |
| 1390 10 00 | VBF125 | 150 | 2100 | 203 | 353 | 212 | 56 | 100 | 276 | 148 | 225 | 240 | MA150 | €501,10 |
| 1390 11 00 | VBF125 | 200 | 4000 | 228 | 404 | 268 | 60 | 100 | 276 | 199 | 280 | 295 | MA200 | €0 |
Поддержка установки
Использование
Плоский выпил на шпинделе показывает положение втулки.
Использование
Плоский выпил на шпинделе показывает положение втулки.
Примеры установки
Плоский выпил на шпинделе показывает положение втулки.
Технические данные
Технические данные
Тип:
2-ходовой клапан
Класс давления
PN 16
Класс утечки A:
EN 12266, ISO 5208 категория 3
Утечка через закрытый клапан A-AB:
герметичное уплотнение
Температура теплоносителя
макс. (временно): +130 °C
мин.: -10 °C
мин.: -10 °C
Соединения
Фланец: PN 6/10/16, EN 1092
Верхний фланец EN ISO 5211
Верхний фланец EN ISO 5211
Материал
Корпус клапана: Серый чугун GG25, 0.6025
Втулка подшипника: Латунь MS 58, 2.0401/ Полиамид PA66 / ПТФЭ
Вал: Нержавеющая сталь X14CrMoS17, 1.4104/ X5CrNiMo17-12-2, 1.4401/ Hastelloy, 2.4883
Задвижка: Нержавеющая сталь G-X6CrNiMo18-10, 1.4408 A
Сед
Втулка подшипника: Латунь MS 58, 2.0401/ Полиамид PA66 / ПТФЭ
Вал: Нержавеющая сталь X14CrMoS17, 1.4104/ X5CrNiMo17-12-2, 1.4401/ Hastelloy, 2.4883
Задвижка: Нержавеющая сталь G-X6CrNiMo18-10, 1.4408 A
Сед
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
2D-изображения
Инструкция по установке
Спецификация
