Превосходное регулирование для лучшей бивалентной производительности.
Компактный, легко и гибко устанавливается.
Самый низкий процент утечки на рынке ( < 0.05%).
Долгосрочный и долговечный.
Совершенная согласованность между
клапаном и приводами ESBE.
Esbe серии VRB140
Смесительный клапан Esbe cерии VRB140 - это 4-ходовые клапаны для бивалентной работы. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в системах отопления и охлаждения. Серия VRB доступна в типоразмерах DN15-50. В комплект поставки входят различные типы присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
клапаном и приводами ESBE.
Номенклатура

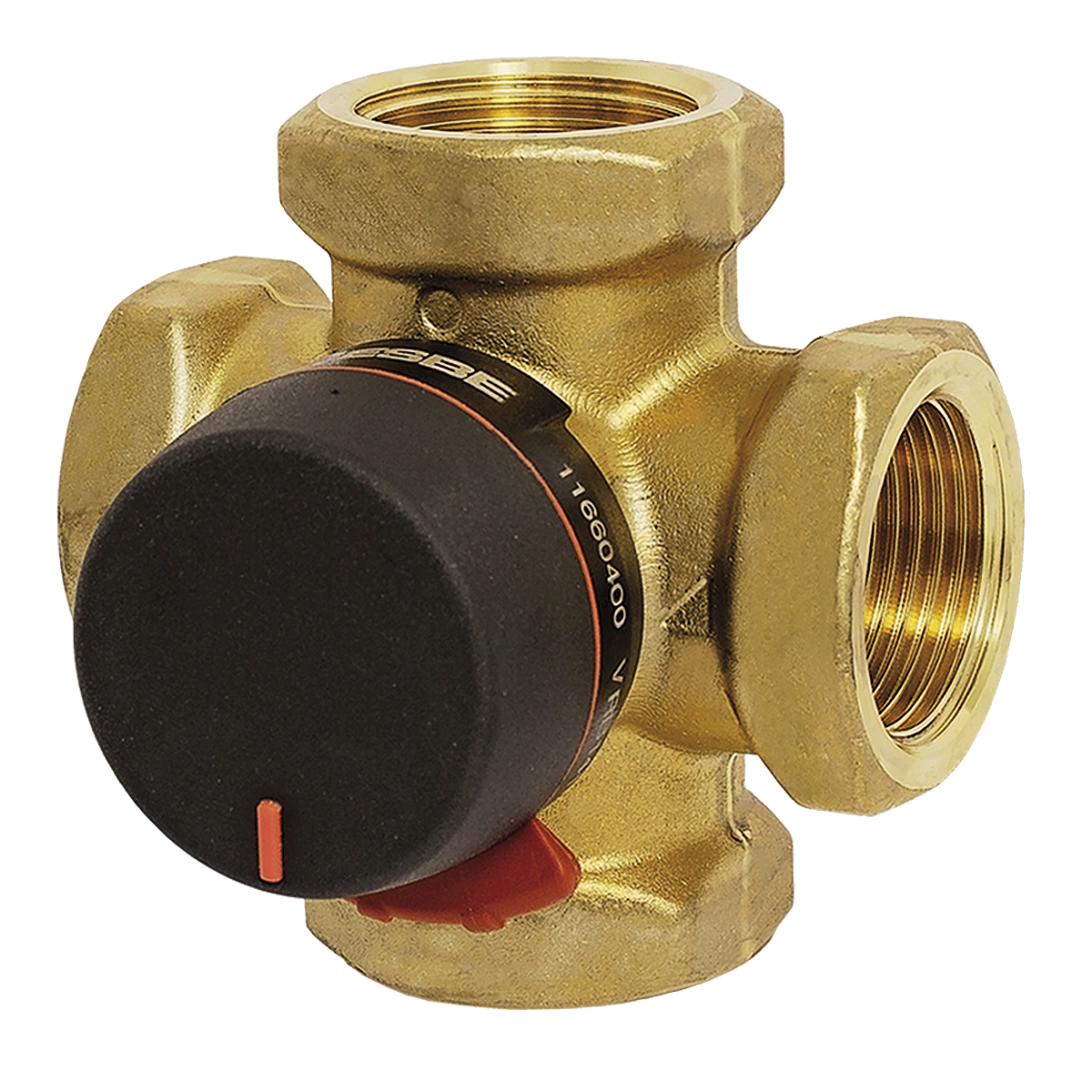

Серия VRB141, внутренняя резьба
| Артикул | Наименование | DN | KVS | А | B | C | D | Заменяет | МРЦ |
|---|---|---|---|---|---|---|---|---|---|
| 1166 01 00 | VRB141 | 15 | 2,5 | 36 | 72 | 32 | 50 | ------ | €124,29 |
| 1166 02 00 | VRB141 | 20 | 4 | 36 | 72 | 32 | 50 | ------ | €120,90 |
| 1166 03 00 | VRB141 | 20 | 6,3 | 36 | 72 | 32 | 50 | ------ | €120,90 |
| 1166 04 00 | VRB141 | 25 | 10 | 41 | 82 | 34 | 52 | 1145 02 00 | €127,67 |
| 1166 05 00 | VRB141 | 32 | 16 | 47 | 94 | 37 | 55 | ------ | €145,74 |
| 1166 20 00 | VRB141 | 40 | 25 | 53 | 106 | 44 | 60 | 1160 06 00 | €209,01 |
| 1166 22 00 | VRB141 | 50 | 35 | 60 | 120 | 46 | 64 | 1160 07 00 | €311,84 |

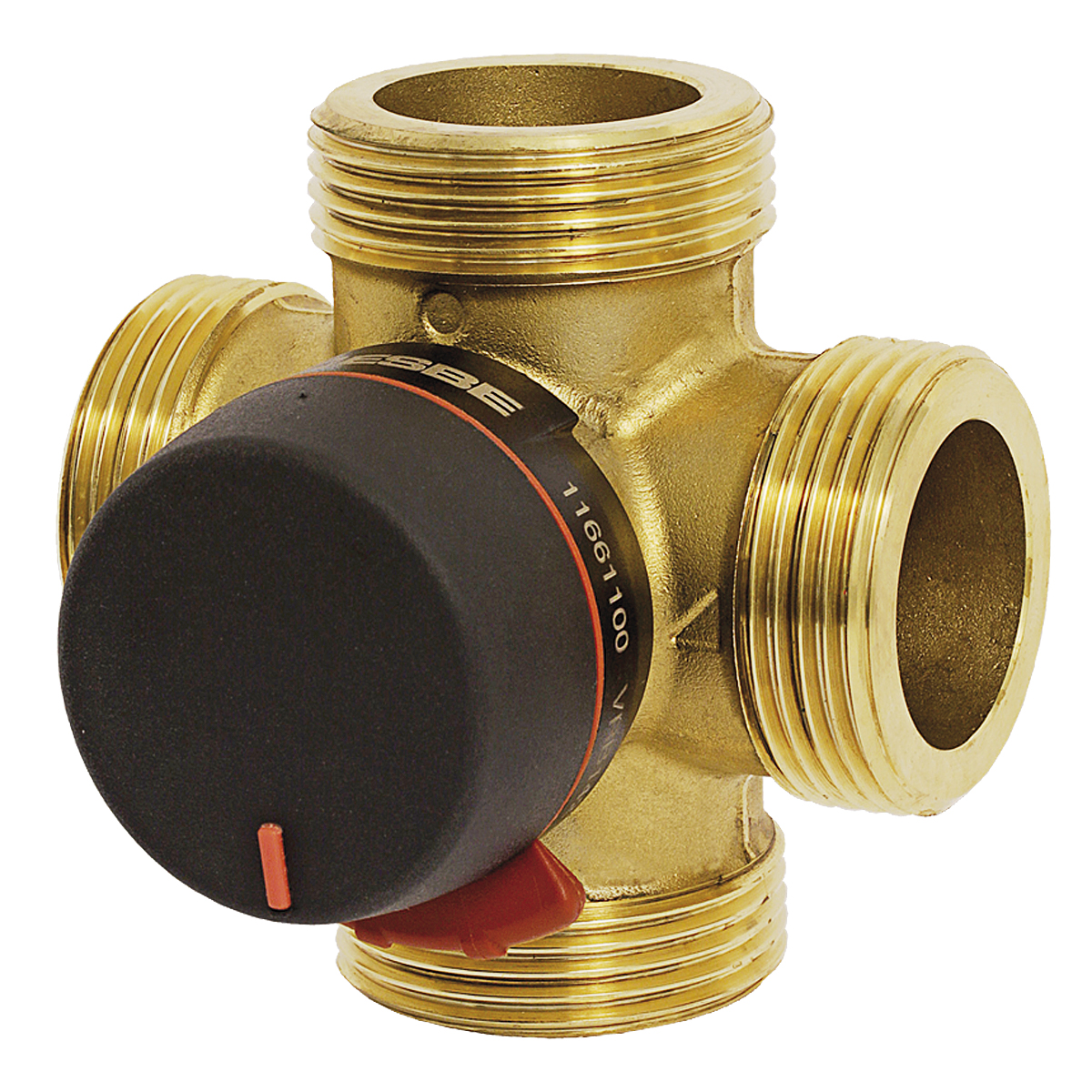

Серия VRB142, внешняя резьба
| Артикул | Наименование | DN | KVS | А | B | C | D | Заменяет | МРЦ |
|---|---|---|---|---|---|---|---|---|---|
| 1166 08 00 | VRB142 | 15 | 2,5 | 36 | 72 | 32 | 50 | ------ | €124,29 |
| 1166 09 00 | VRB142 | 20 | 4 | 36 | 72 | 32 | 50 | 1145 01 00 | €120,90 |
| 1166 10 00 | VRB142 | 20 | 6,3 | 36 | 72 | 32 | 50 | ------ | €120,90 |
| 1166 11 00 | VRB142 | 25 | 10 | 41 | 82 | 34 | 52 | ------ | €127,67 |
| 1166 12 00 | VRB142 | 32 | 16 | 47 | 94 | 37 | 55 | ------ | €145,74 |
| 1166 21 00 | VRB142 | 40 | 25 | 53 | 106 | 44 | 60 | 116013 00 | €209,01 |
| 1166 23 00 | VRB142 | 50 | 35 | 60 | 120 | 46 | 64 | 116014 00 | €311,84 |
| 1166 24 00 | VRB142 | 15 | 4 | 36 | 72 | 32 | 50 | ------ | €133,33 |

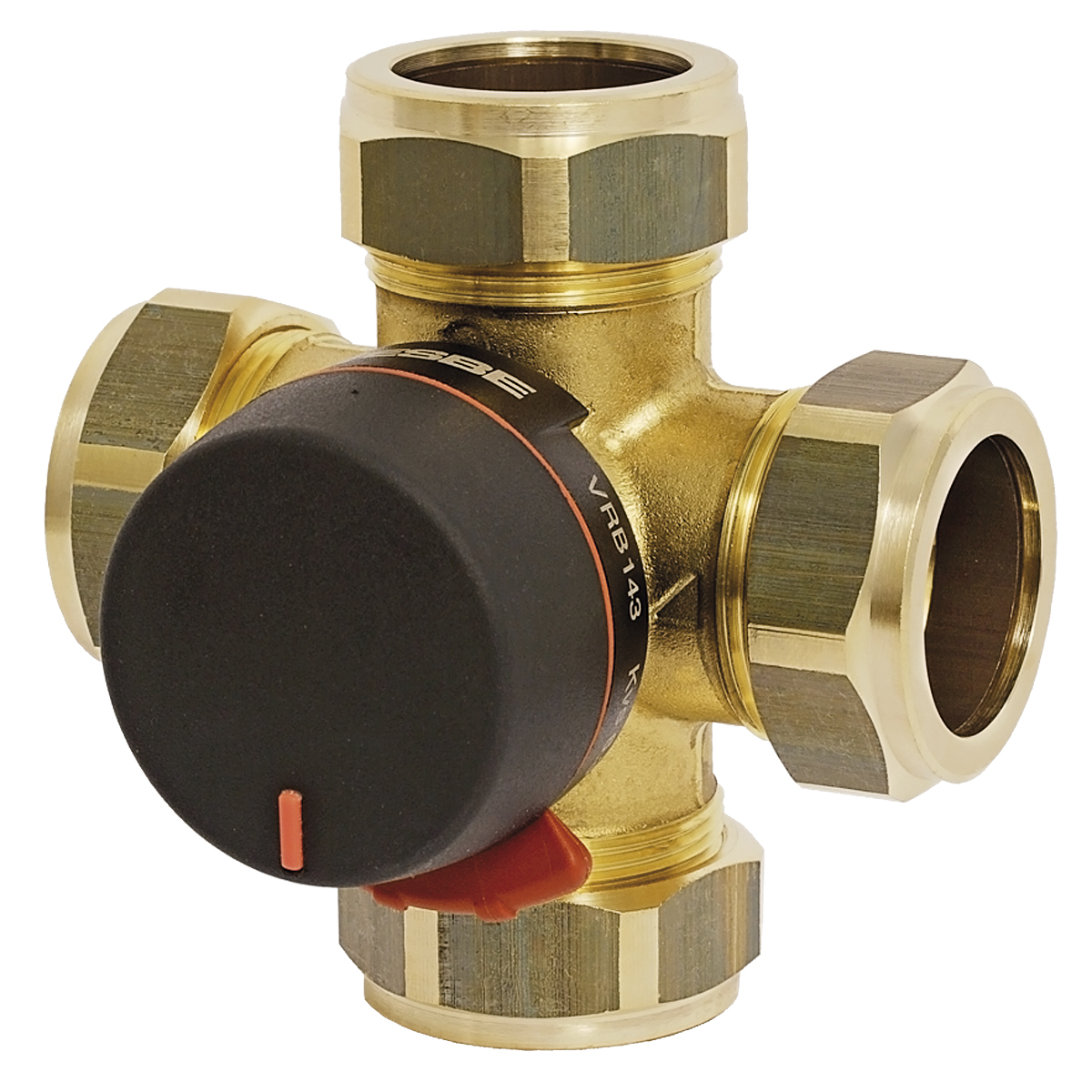

Серия VRB143, компрессионный фитинг
| Артикул | Наименование | DN | KVS | А | B | C | D | Заменяет | МРЦ |
|---|---|---|---|---|---|---|---|---|---|
| 1166 15 00 | VRB143 | 20 | 4 | 36 | 72 | 32 | 50 | 1145 03 00 | €127,67 |
| 1166 16 00 | VRB143 | 20 | 6,3 | 36 | 72 | 32 | 50 | ------ | €127,67 |
| 1166 17 00 | VRB143 | 25 | 6,3 | 36 | 72 | 32 | 50 | ------ | €148,02 |
Поддержка установки
Использование
Плоский выпил на шпинделе показывает положение втулки.
Примеры установки
Смешивание в накопительном баке
Примеры установки
Загрузка накопительного бака
Примеры установки
Загрузка накопительного бака
Примеры установки
Параллельные источники тепла
Примеры установки
Последовательные источники тепла
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
макс. (временно): +130 °C
макс. (постоянно): +110 °C
мин.: -10 °C
макс. (постоянно): +110 °C
мин.: -10 °C
Рабочее давление
1 MПa
Давление блокировки
200 кПа
Момент силы (при номинальном давлении)
DN15-32: DN40-50: <5 РќРј
Макс. дифференциальное падение давления
100 кПа
Диапазон Kv/Kv мин,
100
Утечка через закрытый клапан, % от потока
<0.5 %
Соединения
Внутренняя резьба: EN 10226-1
Наружная резьба: ISO 228/1
Компрессионный фитинг: EN 1254-2
Наружная резьба: ISO 228/1
Компрессионный фитинг: EN 1254-2
Материал
Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит Уплотнительные прокладки: EPDM
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит Уплотнительные прокладки: EPDM
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
