Esbe серии VRG130

Клапаны Esbe серии VRG130 - это 3-ходовые клапаны для смешивания и отвода. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в системах отопления и охлаждения. Серия VRG доступна в типоразмерах DN15-50. В комплект поставки входят различные типы присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.

Превосходное регулирование для лучшей производительности.

Компактный, легко и гибко устанавливается.

Самый низкий процент утечки на рынке ( < 0.05%).

Долгосрочный и долговечный.

Совершенная согласованность между
клапаном и приводами ESBE.

Номенклатура

VRG131, VRG132, VRG133

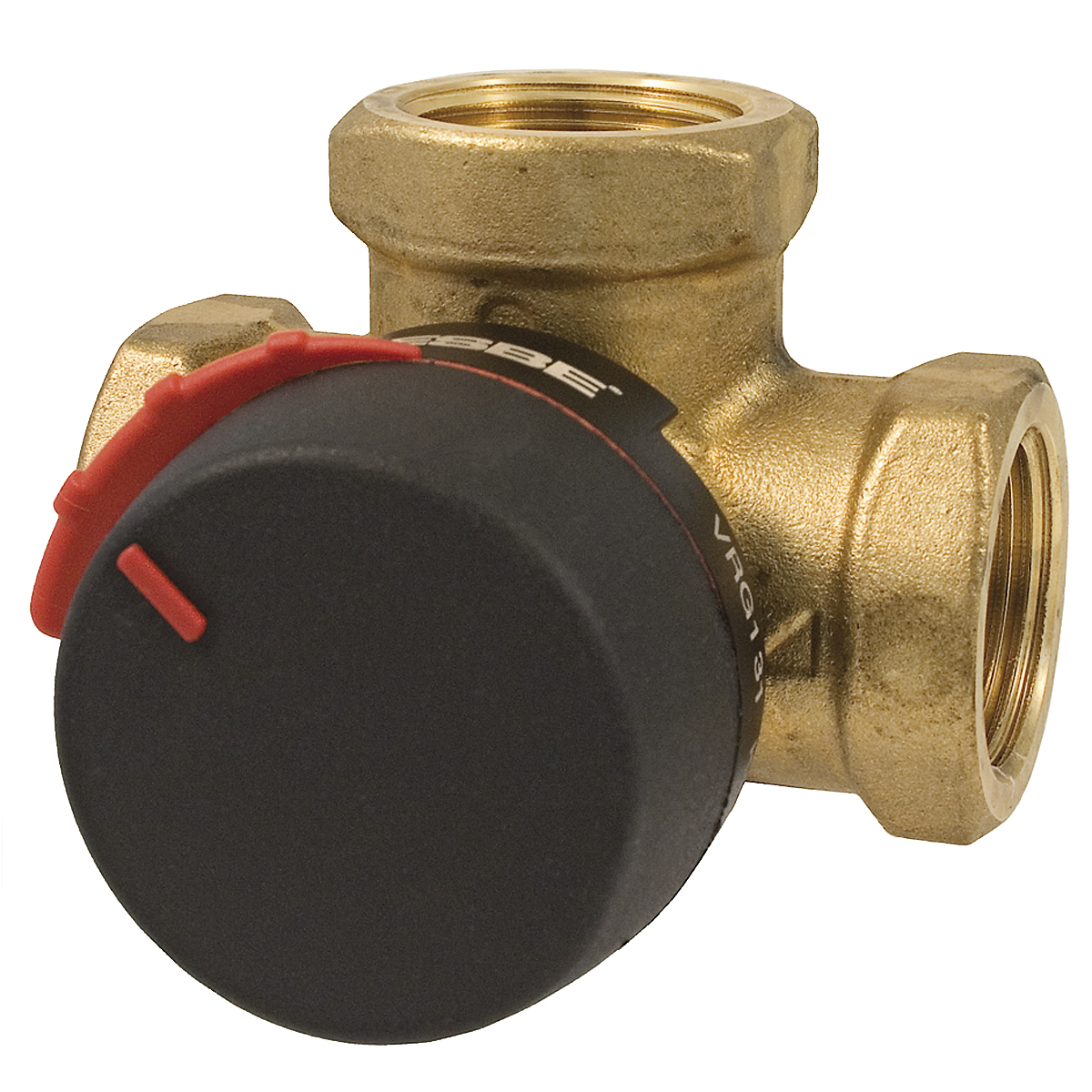

Серия VRG131, внутренняя резьба

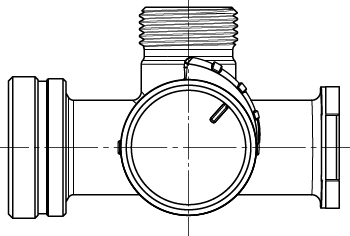

Артикул	Наименование	DN	KVS	А	B	C	D	E	Заменяет	МРЦ
1160 01 00	VRG131	15	0,4	36	72	32	50	36	------	€85,87
1160 02 00	VRG131	15	0,63	36	72	32	50	36	1100 02 00	€85,87
1160 03 00	VRG131	15	1	36	72	32	50	36	1100 03 00	€85,87
1160 04 00	VRG131	15	1,6	36	72	32	50	36	1100 04 00 1100 05 00	€85,87
1160 05 00	VRG131	15	2,5	36	72	32	50	36	1100 01 00	€85,87
1160 06 00	VRG131	15	4	36	72	32	50	36	------	€85,87
1160 07 00	VRG131	20	2,5	36	72	32	50	36	------	€81,48
1160 08 00	VRG131	20	4	36	72	32	50	36	1100 07 00	€73,89
1160 09 00	VRG131	20	6,3	36	72	32	50	36	1100 11 00 1105 01 00	€67,33
1160 10 00	VRG131	25	6,3	41	82	34	52	41	1100 16 00	€78,90
1160 11 00	VRG131	25	10	41	82	34.0	52	41	1100 24 00 1105 02 00	€71,26
1160 12 00	VRG131	32	16	47	94	37	55	47	1100 27 00 1105 03 00	€83,53
1160 34 00	VRG131	40	25	53	106	44	60	53	1105 04 00 1160 13 00	€121,57
1160 36 00	VRG131	50	40	60	120	46	64	60	1105 06 00 1160 14 00	€187,99

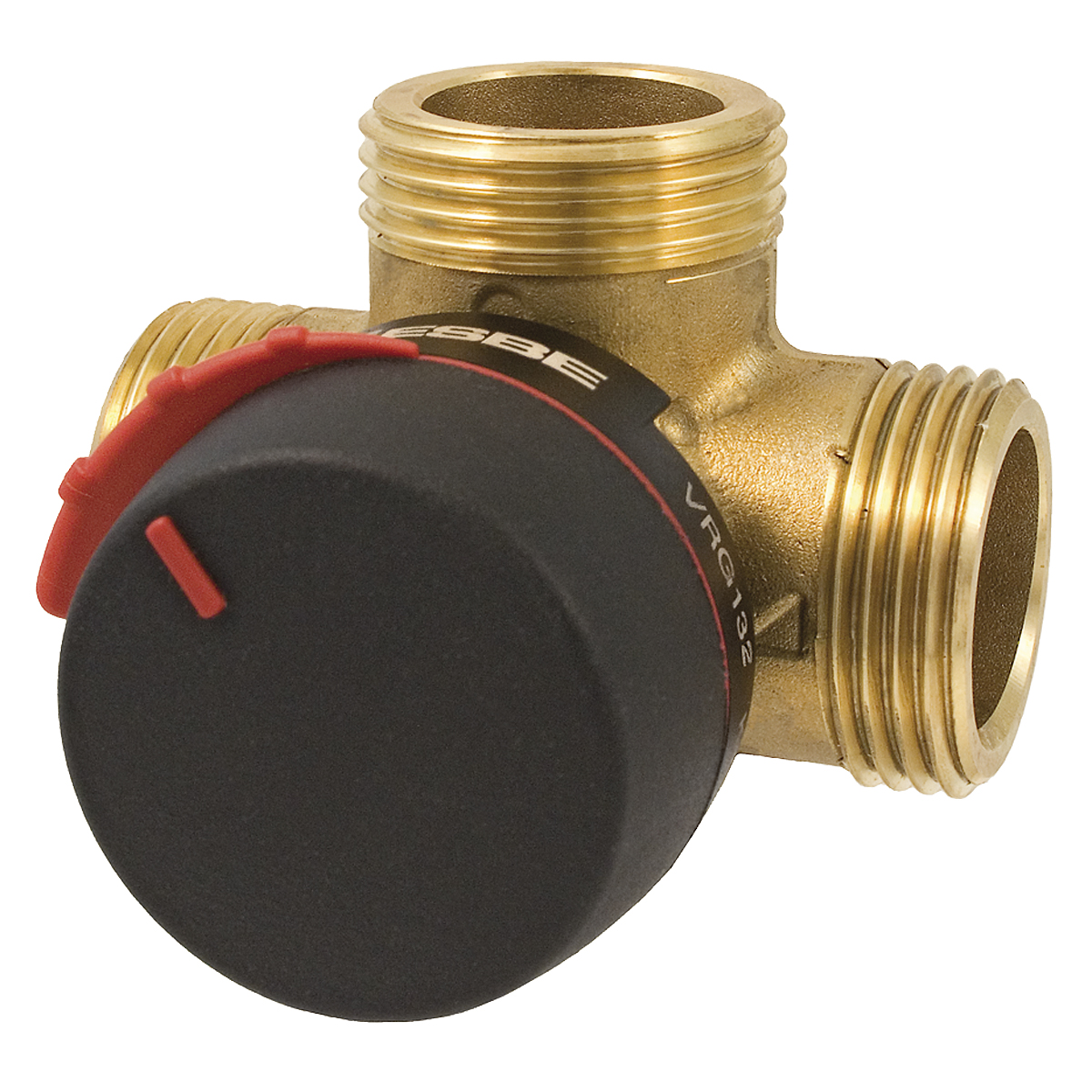

Серия VRG132, внешняя резьба

Артикул	Наименование	DN	KVS	А	B	C	D	E	Заменяет	МРЦ
1160 15 00	VRG132	15	0,4	36	72	32	50	36	------	€85,87
1160 16 00	VRG132	15	0,63	36	72	32	50	36	------	€85,87
1160 17 00	VRG132	15	1	36	72	32	50	36	------	€85,87
1160 18 00	VRG132	15	1,6	36	72	32	50	36	------	€85,87
1160 19 00	VRG132	15	2,5	36	72	32	50	36	------	€85,87
1160 20 00	VRG132	15	4	36	72	32	50	36	------	€85,87
1160 21 00	VRG132	20	2,5	36	72	32	50	36	------	€82,56
1160 22 00	VRG132	20	4	36	72	32	50	36	------	€82,56
1160 23 00	VRG132	20	6,3	36	72	32	50	36	1100 13 00	€82,56
1160 24 00	VRG132	25	6,3	41	82	34.0	52	41	------	€89,20
1160 25 00	VRG132	25	10	41	82	34.0	52	41	1100 26 00	€89,20
1160 26 00	VRG132	32	16	47	94	37	55	47	1100 29 00	€100,19
1160 35 00	VRG132	40	25	53	106	44	60	53	1160 27 00	€144,24
1160 37 00	VRG132	50	40	60	120	46	64	60	1160 28 00	€213,60

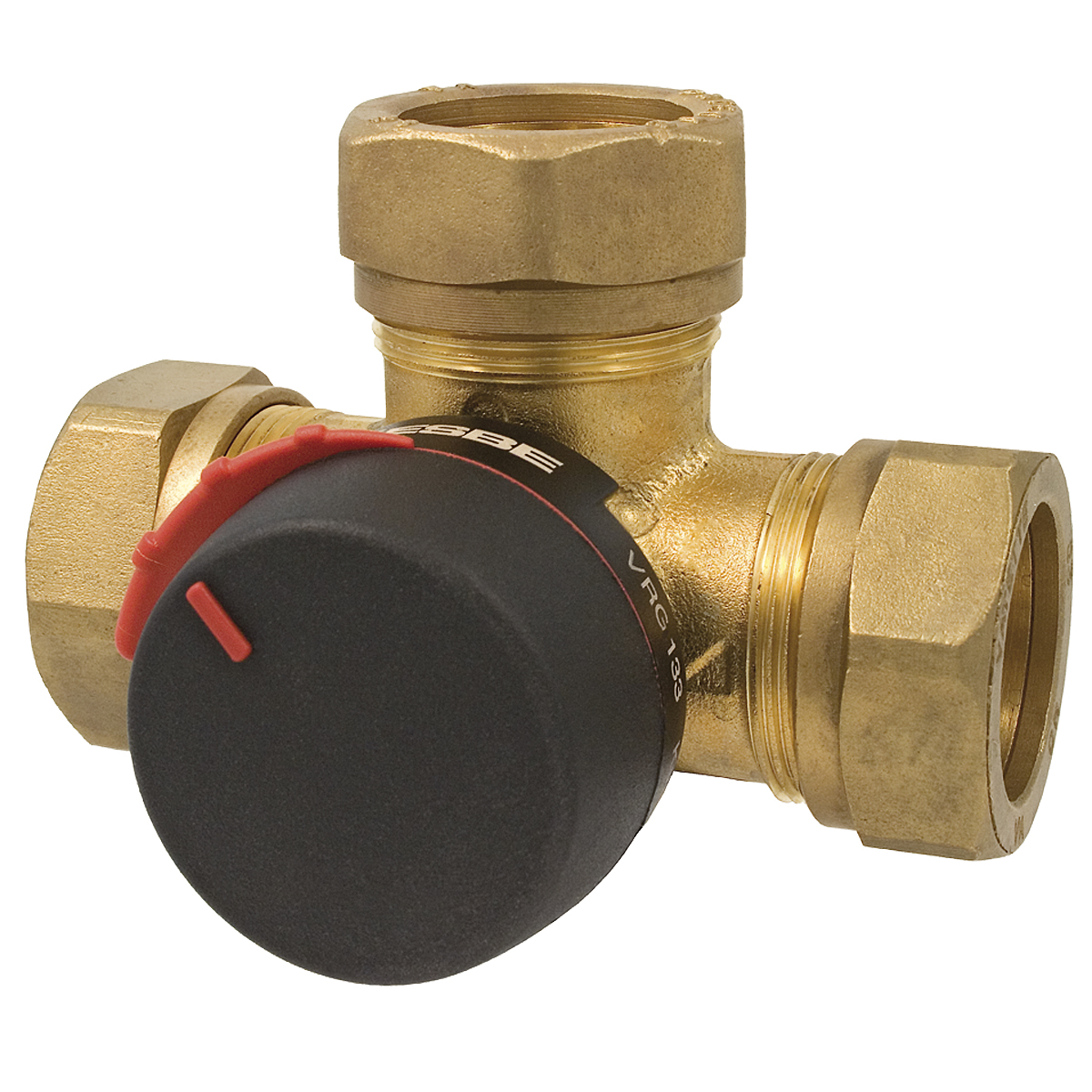

Серия VRG133, компрессионный фитинг

Артикул	Наименование	DN	KVS	А	B	C	D	E	Заменяет	МРЦ
1160 29 00	VRG133	20	4	36	72	32	50	36	------	€80,92
1160 30 00	VRG133	20	6,3	36	72	32	50	36	1100 21 00	€89,20
1160 31 00	VRG133	25	10	41	82	34	52	41	1100 23 00	€100,19

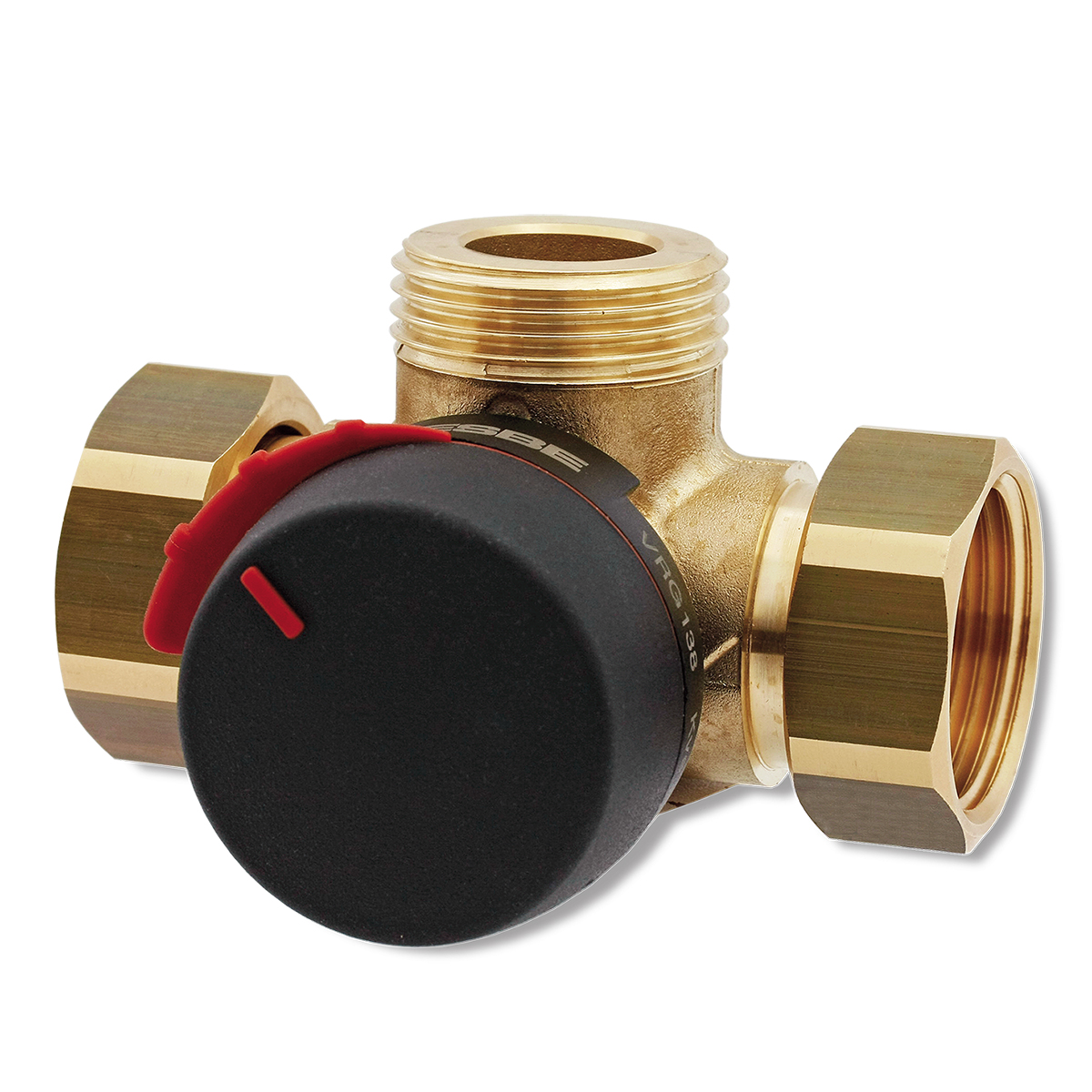

Серия VRG138, накидная гайка и наружная резьба

Артикул	Наименование	DN	KVS	А	B	C	D	E	Заменяет	МРЦ
1160 38 00	VRG138	20	4	36	72	32	50	36	------	€96,89
1160 39 00	VRG138	20	4	36	72	32	50	36	------	€104,58
1160 40 00	VRG138	20	6,3	36	72	32	50	36	------	€96,89
1160 41 00	VRG138	20	6,3	36	72	32	50	36	1100 15 00	€104,58

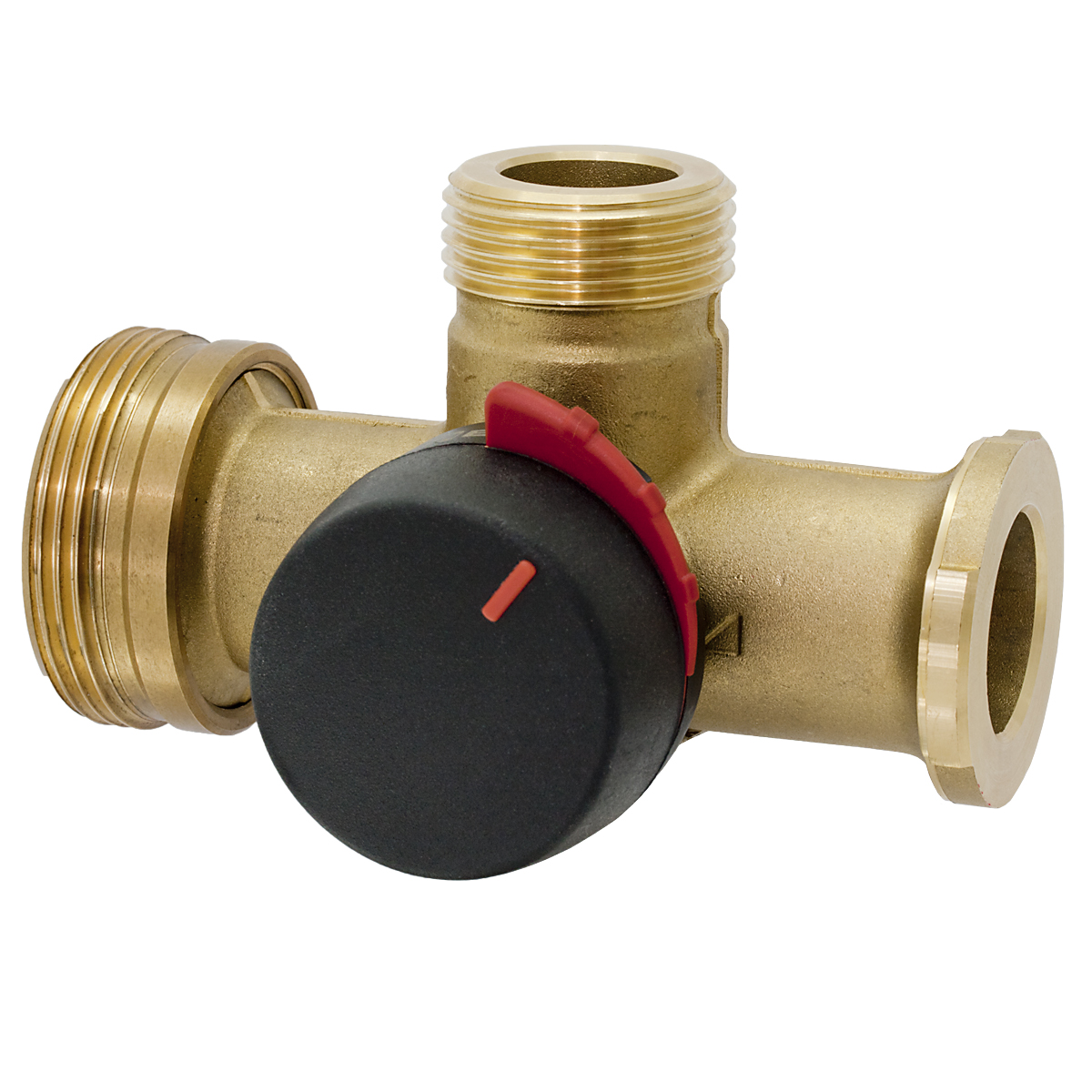

Серия VRG139, Накидная гайка насоса и наружная резьба

Артикул	Наименование	DN	KVS	А	B	D	E	Заменяет	МРЦ
1160 44 00	VRG139	20	2,5	47,5	112	50	51	1100 55 00	€103,58
1160 45 00	VRG139	20	6,3	47,5	112	50	51	1100 56 00	€116,69
1160 46 00	VRG139	20	8	47,5	112	50	51	1100 20 00	€116,69

Поддержка установки

Использование

Плоский выпил на шпинделе показывает положение втулки.

Использование

Плоский выпил на шпинделе показывает положение втулки.

Примеры установки

Технические данные

Температура теплоносителя

макс. (временно): +130 °C
макс. (постоянно): +110 °C
мин.: -10 °C

Соответствие

PED 2014/68/EU
статья 4.3

Момент силы (при номинальном давлении)

DN15-32: DN40-50: <5 РќРј

Материал

Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит Уплотнительные прокладки: EPDM

Соединения

Внутренняя резьба: EN 10226-1
Наружная резьба: ISO 228/1
Компрессионный фитинг: EN 1254-2

Давление блокировки

200 кПа

Макс. дифференциальное падение давления

100 кПа

Рабочее давление

1 MПa

Диапазон Kv/Kv мин,

100

Класс давления

PN10
