Превосходное регулирование для лучшей производительности двойного смешивания.
Компактный, легко и гибко устанавливается.
Самый низкий процент утечки на рынке ( < 0.05%).
Долгосрочный и долговечный.
Совершенная согласованность между
клапаном и приводами ESBE.

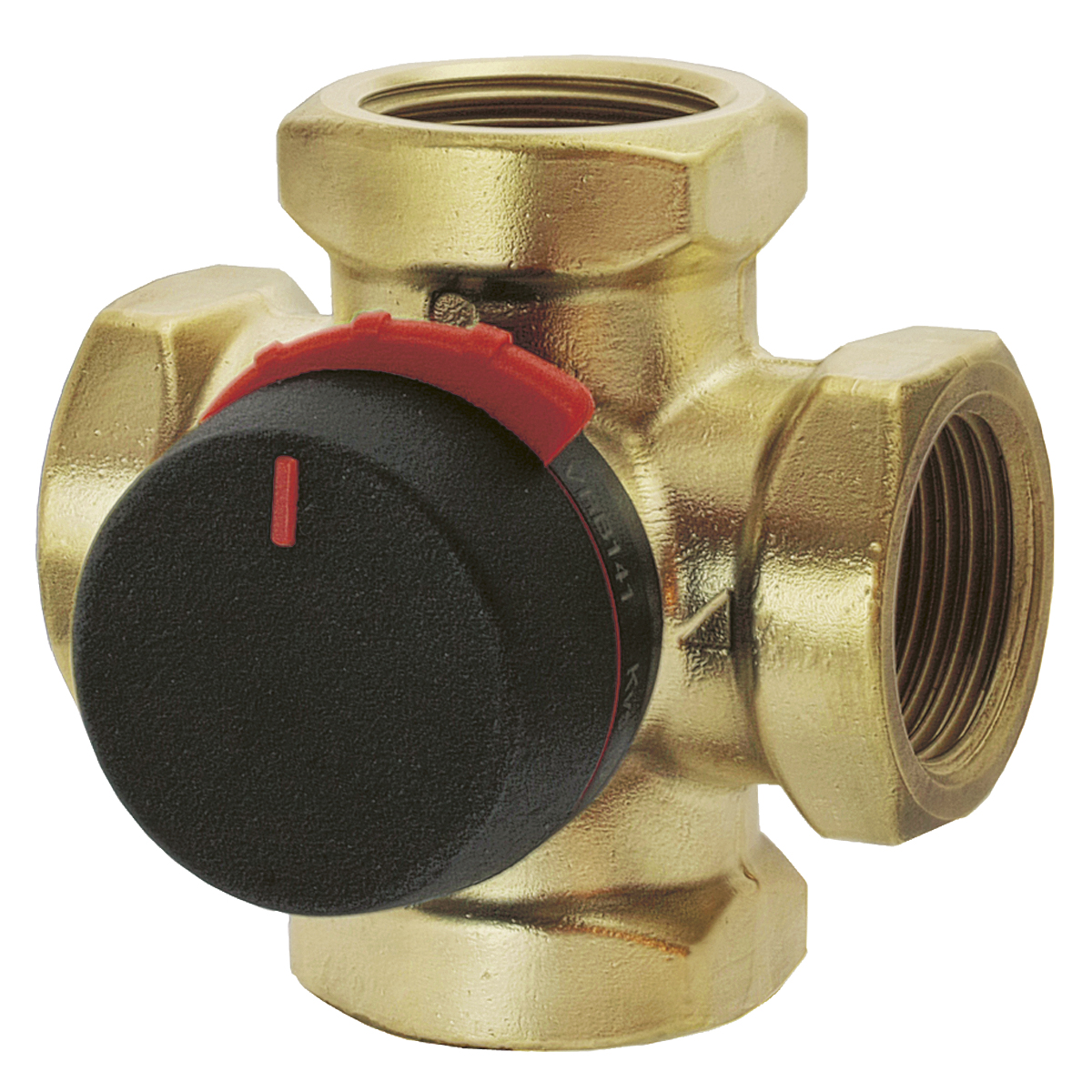

Esbe серии VRG140
Клапаны Esbe серии VRG140 - это 4-ходовые клапаны для двойного смешивания. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в системах отопления и охлаждения. Серия VRG доступна в типоразмерах DN15-50. В комплект поставки входят различные типы присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
клапаном и приводами ESBE.
Номенклатура
Серия VRG141, внутренняя резьба
| Артикул | Наименование | DN | KVS | А | B | C | D | Заменяет | МРЦ |
|---|---|---|---|---|---|---|---|---|---|
| 1164 01 00 | VRG141 | 15 | 2,5 | 36 | 72 | 32 | 50 | 1100 34 00 | €96,89 |
| 1164 02 00 | VRG141 | 20 | 4 | 36 | 72 | 32 | 50 | 1100 36 00 | €93,57 |
| 1164 03 00 | VRG141 | 20 | 6,3 | 36 | 72 | 32 | 50 | 1100 39 00 1105 08 00 | €93,57 |
| 1164 04 00 | VRG141 | 25 | 10 | 41 | 82 | 34.0 | 52 | 1100 47 00 1105 10 00 | €100,19 |
| 1164 05 00 | VRG141 | 32 | 16 | 47 | 94 | 37 | 55 | 1100 49 00 1105 13 00 | €112,30 |
| 1164 15 00 | VRG141 | 40 | 25 | 53 | 106 | 44 | 60 | 1105 14 00 1167 06 00 | €208,08 |
| 1164 17 00 | VRG141 | 50 | 40 | 60 | 120 | 46 | 64 | 1105 16 00 1167 07 00 | €242,22 |
Серия VRG142, внешняя резьба
| Артикул | Наименование | DN | KVS | А | B | C | D | Заменяет | МРЦ |
|---|---|---|---|---|---|---|---|---|---|
| 1164 08 00 | VRG142 | 15 | 2,5 | 36 | 72 | 32 | 50 | ------ | €96,89 |
| 1164 09 00 | VRG142 | 20 | 4 | 36 | 72 | 32 | 50 | ------ | €93,57 |
| 1164 10 00 | VRG142 | 20 | 6,3 | 36 | 72 | 32 | 50 | 1100 41 00 | €93,57 |
| 1164 11 00 | VRG142 | 25 | 10 | 41 | 82 | 34 | 52 | ------ | €100,19 |
| 1164 12 00 | VRG142 | 32 | 16 | 47 | 94 | 37 | 55 | ------ | €112,30 |
| 1164 16 00 | VRG142 | 40 | 25 | 53 | 106 | 44 | 60 | 1164 13 00 | €240,00 |
| 1164 18 00 | VRG142 | 50 | 40 | 60 | 120 | 46 | 64 | 1164 14 00 | €252,11 |
Поддержка установки
Использование
Плоский выпил на шпинделе показывает положение втулки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
макс. (временно): +130 °C
макс. (постоянно): +110 °C
мин.: -10 °C
макс. (постоянно): +110 °C
мин.: -10 °C
Рабочее давление
1 MПa
Давление блокировки
100 кПа
Момент силы (при номинальном давлении)
DN15-32: DN40-50: <5 РќРј
Макс. дифференциальное падение давления
100 кПа
Диапазон Kv/Kv мин,
100
Утечка через закрытый клапан, % от потока
<1.0 %
Соединения
Внутренняя резьба: EN 10226-1
Наружная резьба: ISO 228/1
Наружная резьба: ISO 228/1
Материал
Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM
Соответствие
PED 97/23/EC
статья 3.3
статья 3.3
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)
2D-изображение
Сертификаты
Инструкция по установке
Спецификация
