Превосходное регулирование для лучшей переключающей/отводной производительности.
Компактный, легко и гибко устанавливается.
Самый низкий процент утечки на рынке ( < 0.05%).
Долгосрочный и долговечный.
Совершенная согласованность между
клапаном и приводами ESBE.
Esbe серии VRG230
Переключающий/отводной клапан Esbe cерии VRG230 - это 3-ходовые клапаны для операций переключения отвода на среднее отверстие. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в системах отопления и охлаждения. Серия VRG доступна в типоразмерах DN15-50. В комплект поставки входят различные типы присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
клапаном и приводами ESBE.
Номенклатура
VRG231, VRG232, VRG233
VRG231, VRG232, VRG233
VRG231, VRG232, VRG233
VRG231, VRG232, VRG233

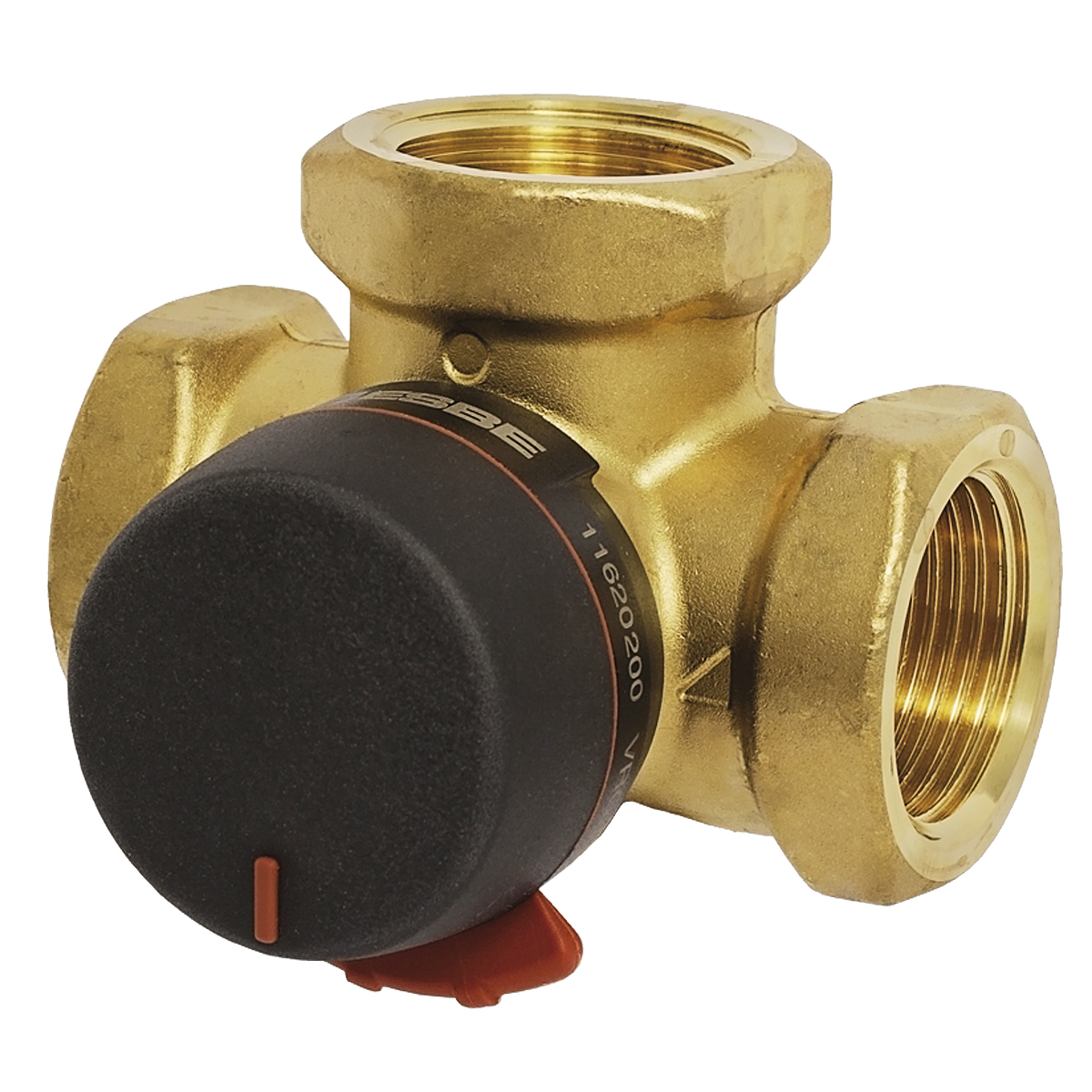

Серия VRG231, внутренняя резьба
| Артикул | Наименование | DN | KVS | А | B | C | D | Заменяет | МРЦ |
|---|---|---|---|---|---|---|---|---|---|
| 1162 01 00 | VRG231 | 20 | 6,3 | 36 | 72 | 32 | 50 | ------ | €82,56 |
| 1162 02 00 | VRG231 | 25 | 10 | 41 | 82 | 34 | 52 | ------ | €89,20 |
| 1162 03 00 | VRG231 | 32 | 16 | 47 | 94 | 37 | 55 | ------ | €100,19 |
| 1162 14 00 | VRG231 | 40 | 25 | 53 | 106 | 44 | 60 | 1162 04 00 | €144,24 |
| 1162 16 00 | VRG231 | 50 | 40 | 60 | 120 | 44 | 64 | 1162 10 00 | €213,60 |

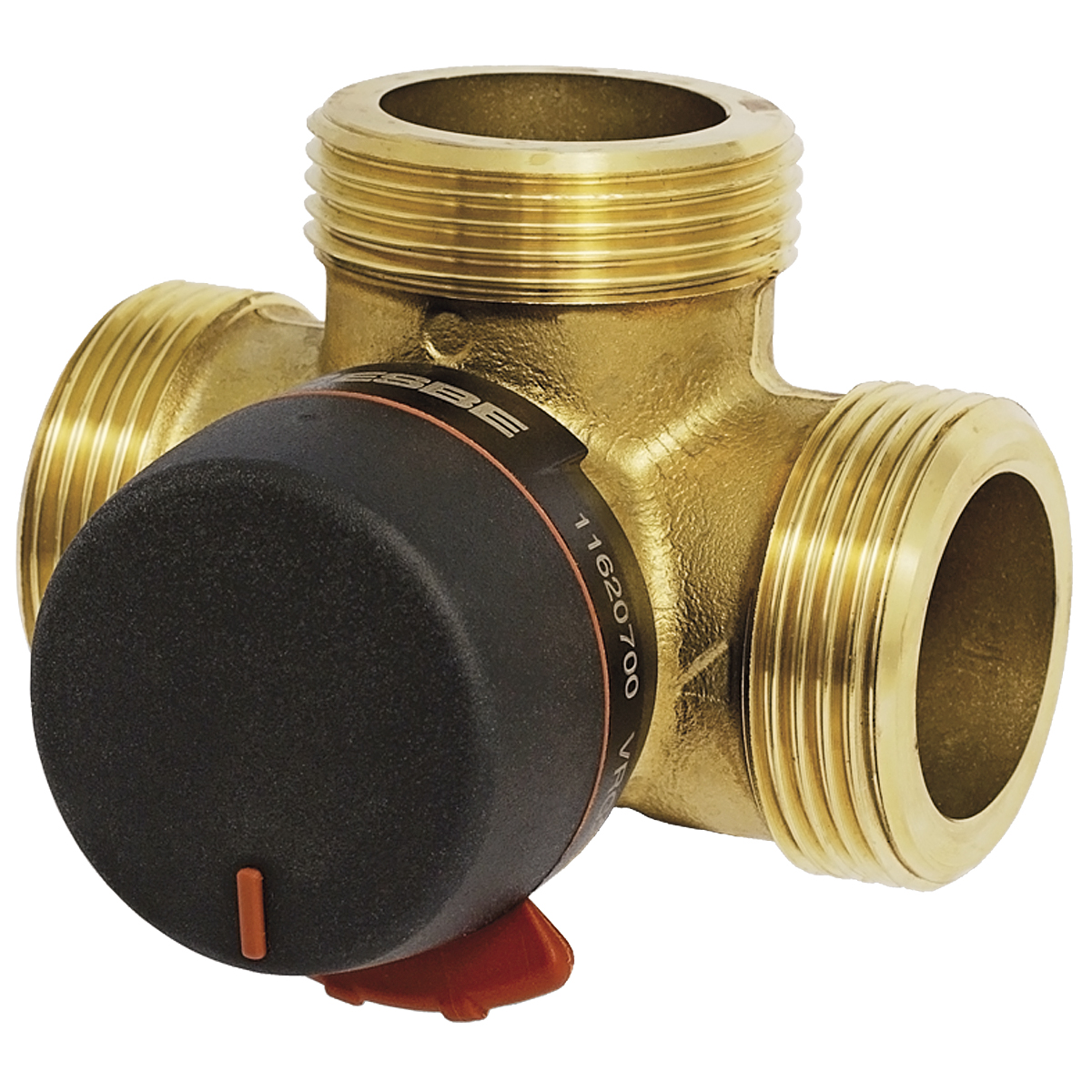

Серия VRG232, внешняя резьба
| Артикул | Наименование | DN | KVS | А | B | C | D | Заменяет | МРЦ |
|---|---|---|---|---|---|---|---|---|---|
| 1162 06 00 | VRG232 | 20 | 6,3 | 36 | 72 | 32 | 50 | ------ | €82,56 |
| 1162 07 00 | VRG232 | 25 | 10 | 41 | 82 | 34 | 52 | ------ | €89,20 |
| 1162 08 00 | VRG232 | 32 | 16 | 47 | 94 | 37 | 55 | ------ | €100,19 |
| 1162 15 00 | VRG232 | 40 | 30 | 53 | 106 | 44 | 60 | 1162 09 00 | €144,24 |
| 1162 17 00 | VRG232 | 40 | 30 | 60 | 120 | 46 | 64 | 1162 10 00 | €189,90 |

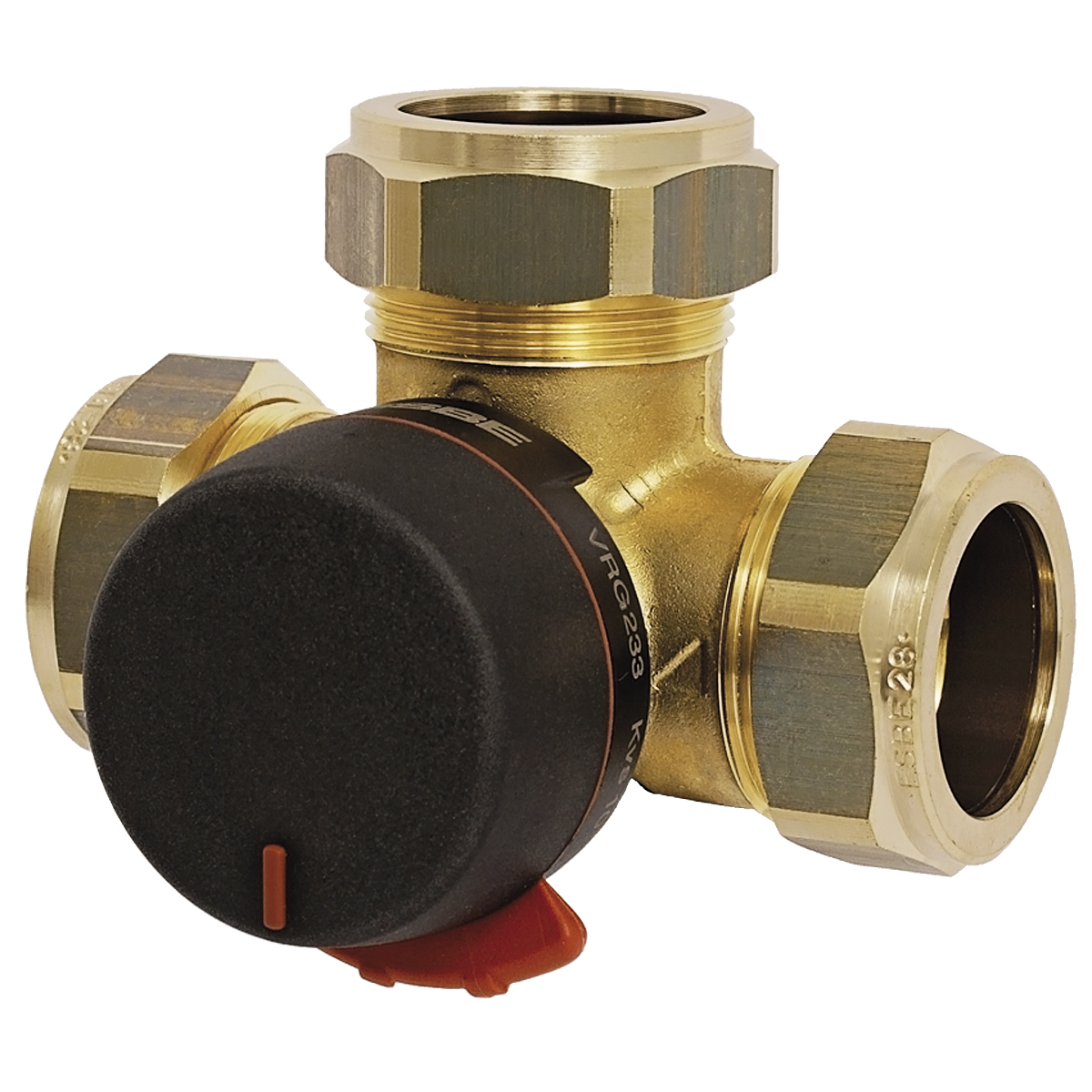

Серия VRG233, компрессионный фитинг
| Артикул | Наименование | DN | KVS | А | B | C | D | Заменяет | МРЦ |
|---|---|---|---|---|---|---|---|---|---|
| 1162 11 00 | VRG233 | 20 | 4 | 36 | 72 | 32 | 50 | ------ | €80,92 |
| 1162 12 00 | VRG233 | 20 | 6,3 | 36 | 72 | 32 | 50 | ------ | €90,27 |
| 1162 13 00 | VRG233 | 25 | 10 | 41 | 82 | 34 | 52 | ------ | €103,50 |

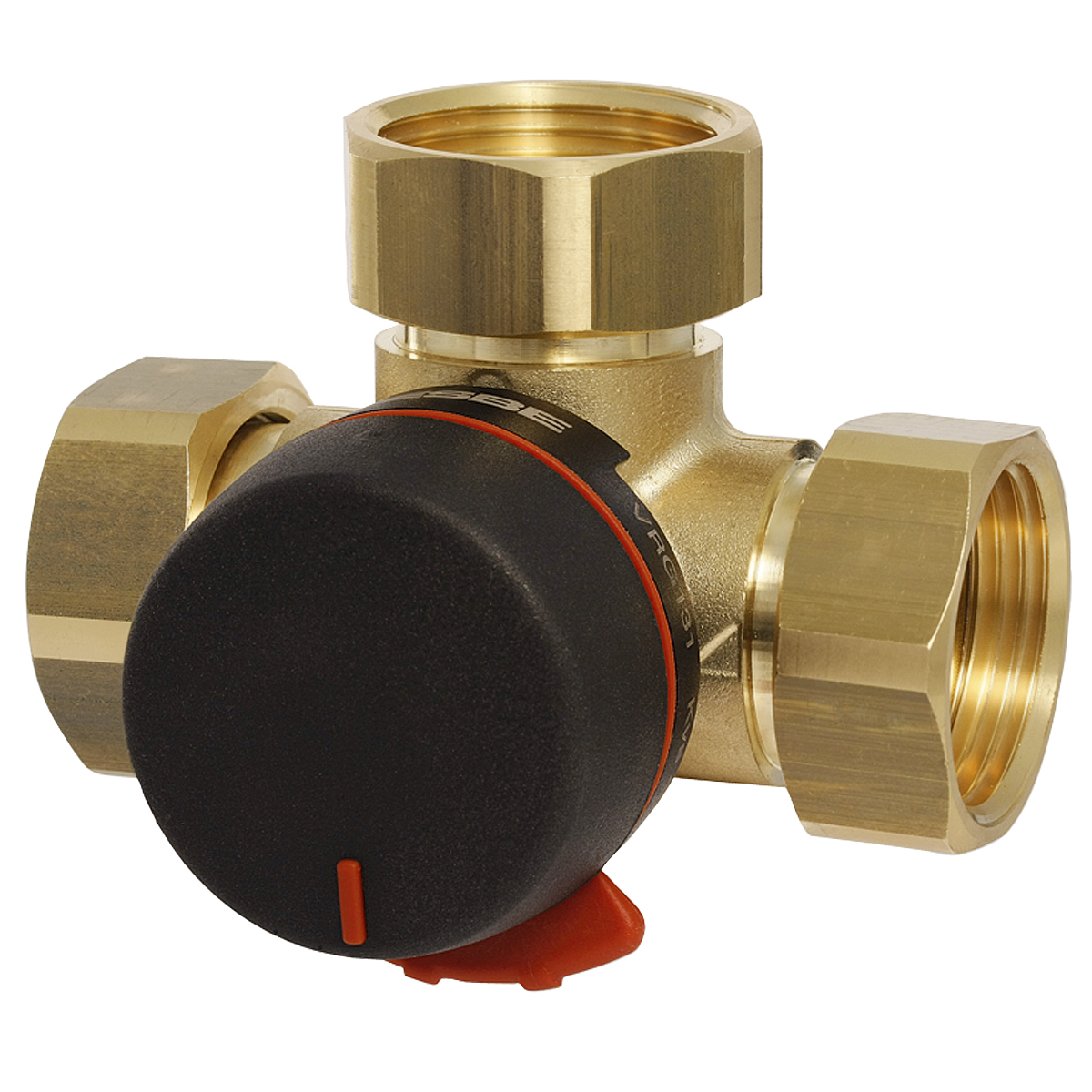

Серия VRG238, накидная гайка
| Артикул | Наименование | DN | KVS | А | B | C | D | МРЦ |
|---|---|---|---|---|---|---|---|---|
| 1162 18 00 | VRG238 | 20 | 4 | 36 | 72 | 32 | 50 | €0 |
| 1162 19 00 | VRG238 | 20 | 6,3 | 36 | 72 | 32 | 50 | €0 |
Поддержка установки
Использование
Плоский выпил на шпинделе показывает положение втулки.
Использование
Плоский выпил на шпинделе показывает положение втулки.
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
макс. (временно): +130 °C
макс. (постоянно): +110 °C
мин.: -10 °C
макс. (постоянно): +110 °C
мин.: -10 °C
Рабочее давление
1 MПa
Давление блокировки
200 кПа
Момент силы (при номинальном давлении)
DN15-32: DN40-50: <5 РќРј
Макс. дифференциальное падение давления
100 кПа
Диапазон Kv/Kv мин,
100
Утечка через закрытый клапан, % от потока
<0.5 %
Соединения
Внутренняя резьба: EN 10226-1
Наружная резьба: ISO 228/1
Компрессионный фитинг: EN 1254-2
Наружная резьба: ISO 228/1
Компрессионный фитинг: EN 1254-2
Материал
Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит Уплотнительные прокладки: EPDM
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит Уплотнительные прокладки: EPDM
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Опции для Esbe серии VRG230
Запасные части для Esbe серии VRG230
