Превосходное регулирование для лучшей производительности смешивания и отвода при интенсивном потоке.
Компактный, легко и гибко устанавливается.
Самый низкий процент утечки на рынке ( < 0.05%).
Долгосрочный и долговечный.
Совершенная согласованность между
клапаном и приводами ESBE.
Esbe серии VRG330
Смесительный клапан Esbe cерии VRG330 - это клапаны для смешивания и отвода при большом потоке. В основном функции клапана серии VRG330 такие же, как и у VRG130, кроме возможности интенсивного потока. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в системах отопления и охлаждения. Серия VRG доступна в типоразмерах DN15-50. В комплект поставки входят различные типы присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
клапаном и приводами ESBE.
Номенклатура
VRG331, VRG332
VRG331, VRG332
VRG331, VRG332
VRG331, VRG332

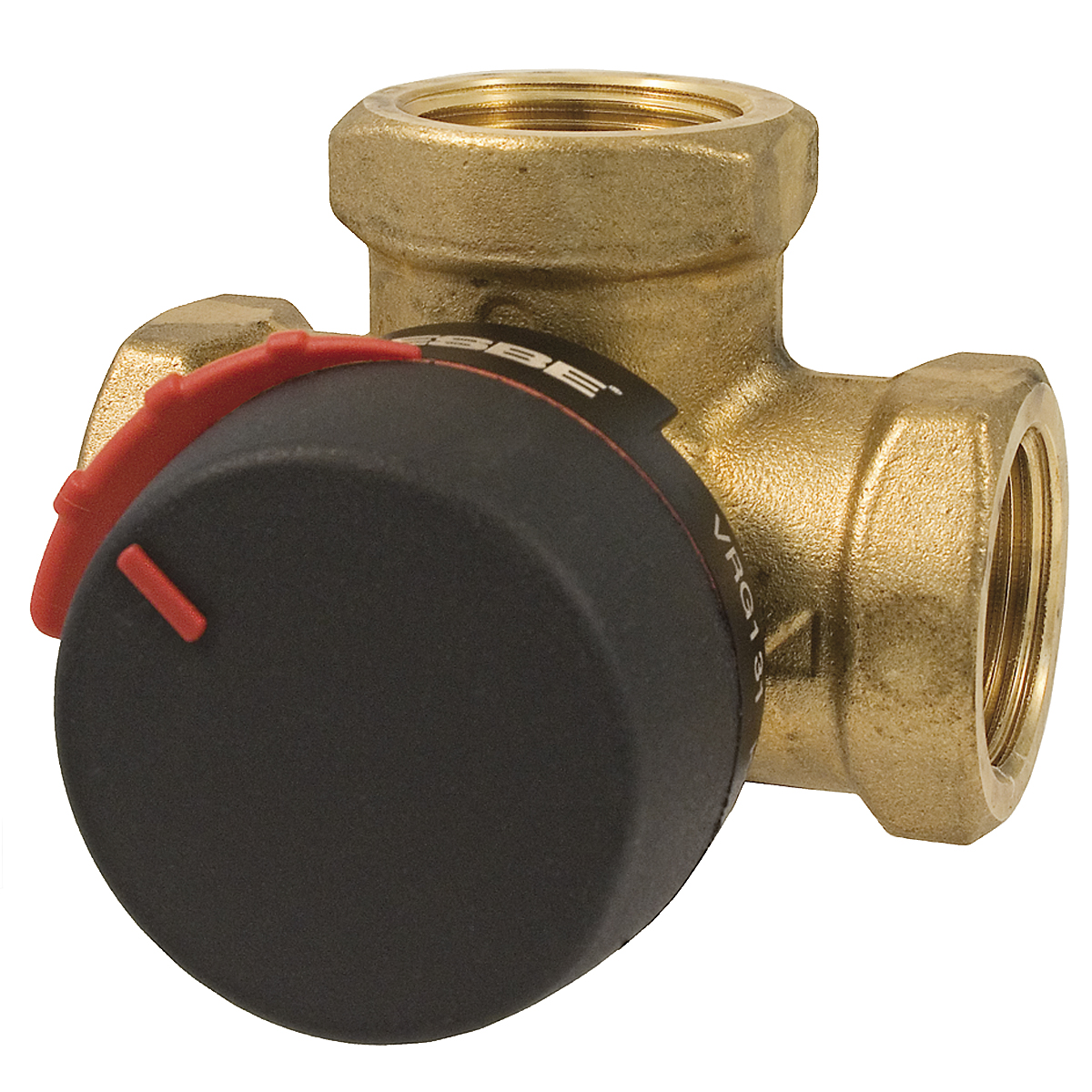

Серия VRG331, внутренняя резьба
| Артикул | Наименование | DN | А | B | C | D | Заменяет | Kvs* ■ - ● | Kvs* ■ - ▲ | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 1170 01 00 | VRG331 | 20 | 36 | 72 | 32 | 50 | ------ | 8 | 13 | €82,56 |
| 1170 02 00 | VRG331 | 25 | 41 | 82 | 34 | 52 | ------ | 10 | 17 | €89,20 |
| 1170 03 00 | VRG331 | 32 | 47 | 94 | 37 | 55 | ------ | 20 | 32 | €100,19 |
| 1170 11 00 | VRG331 | 45 | 53 | 106 | 44 | 60 | 1170 04 00 | 30 | 45 | €144,24 |
| 1170 13 00 | VRG331 | 50 | 60 | 120 | 46 | 64 | 1170 05 00 | 40 | 65 | €213,60 |
Серия VRG332, внешняя резьба
| Артикул | Наименование | DN | А | B | C | D | Заменяет | Kvs* ■ - ● | Kvs* ■ - ▲ | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 1170 06 00 | VRG332 | 20 | 36 | 72 | 32 | 50 | ------ | 8 | 13 | €82,56 |
| 1170 07 00 | VRG332 | 25 | 41 | 82 | 34 | 52 | ------ | 10 | 17 | €89,20 |
| 1170 08 00 | VRG332 | 32 | 47 | 94 | 37 | 55 | ------ | 20 | 32 | €100,19 |
| 1170 12 00 | VRG332 | 40 | 53 | 106 | 44 | 60 | 1170 09 00 | 30 | 45 | €144,24 |
| 1170 14 00 | VRG332 | 45 | 60 | 120 | 46 | 64 | 1170 10 00 | 40 | 65 | €213,60 |

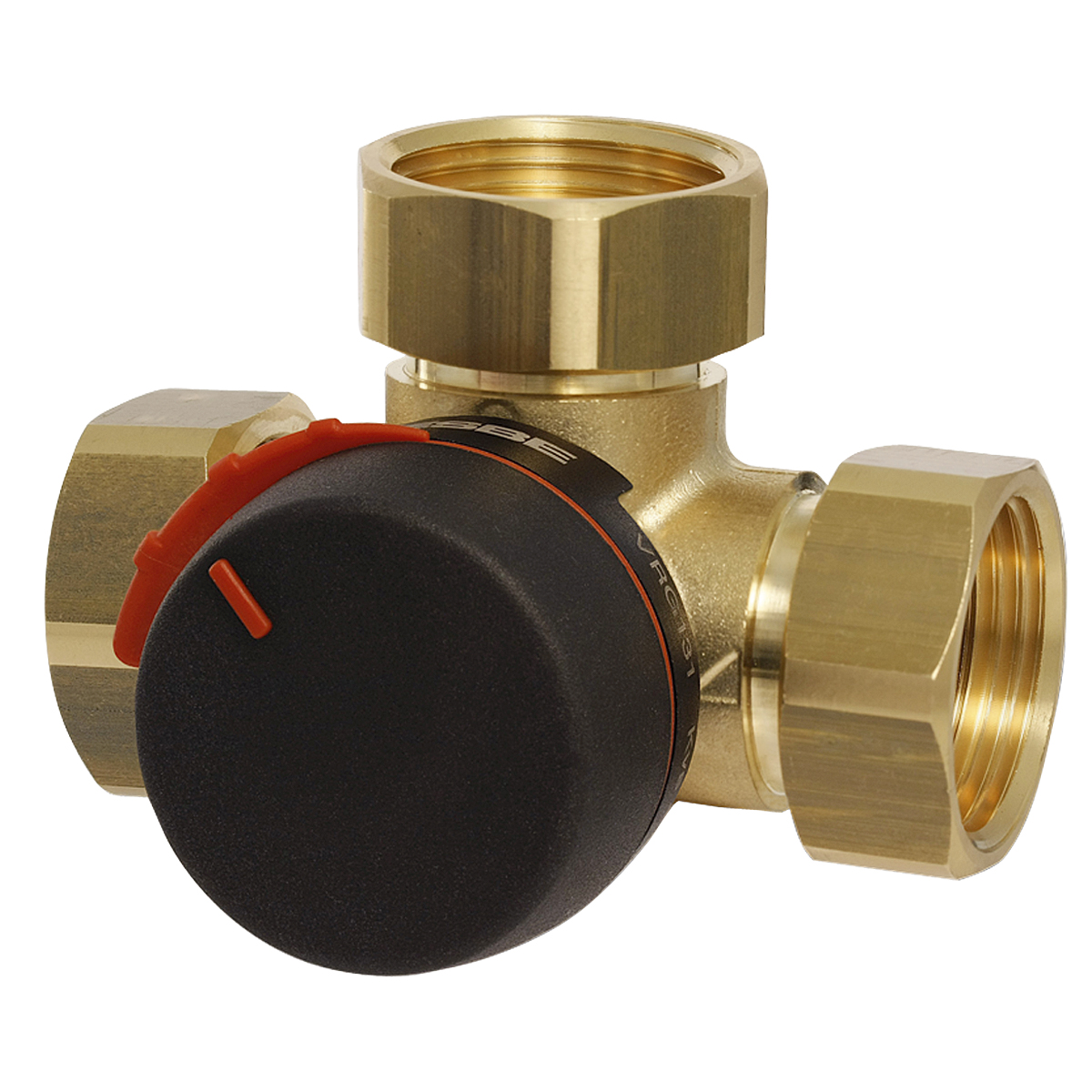

Серия VRG338, накидная гайка
| Артикул | Наименование | DN | А | B | C | D | Заменяет | Kvs* ■ - ● | Kvs* ■ - ▲ | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|
| 1170 15 00 | VRG338 | 20 | 36 | 72 | 32 | 50 | ------ | 8 | 13 | €104,58 |
Поддержка установки
Использование
Плоский выпил на шпинделе показывает положение втулки.
Использование
Плоский выпил на шпинделе показывает положение втулки.
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Температура теплоносителя
макс. (временно): +130 °C
макс. (постоянно): +110 °C
мин.: -10 °C
макс. (постоянно): +110 °C
мин.: -10 °C
Рабочее давление
1 MПa
Давление блокировки
200 кПа
Момент силы (при номинальном давлении)
DN15-32: DN40-50: <5 РќРј
Макс. дифференциальное падение давления
100 кПа
Диапазон Kv/Kv мин,
100
Утечка через закрытый клапан, % от потока
<0.05 %
Соединения
Внутренняя резьба: EN 10226-1
Наружная резьба: ISO 228/1
Наружная резьба: ISO 228/1
Материал
Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит Уплотнительные прокладки: EPDM
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM
Золотник: Износостойкая латунная поверхность
Шток и втулка: PPS композит Уплотнительные прокладки: EPDM
Шток и втулка: PPS композит
Уплотнительные прокладки: EPDM
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Опции для Esbe серии VRG330
Запасные части для Esbe серии VRG330
