Возможно использование как с 2-точечным, так и с 3-точечным управляющим сигналом.
Доступен вспомогательный переключатель.
Надежная и тихая работа.
Совершенная согласованность между приводом и клапаном ESBE.

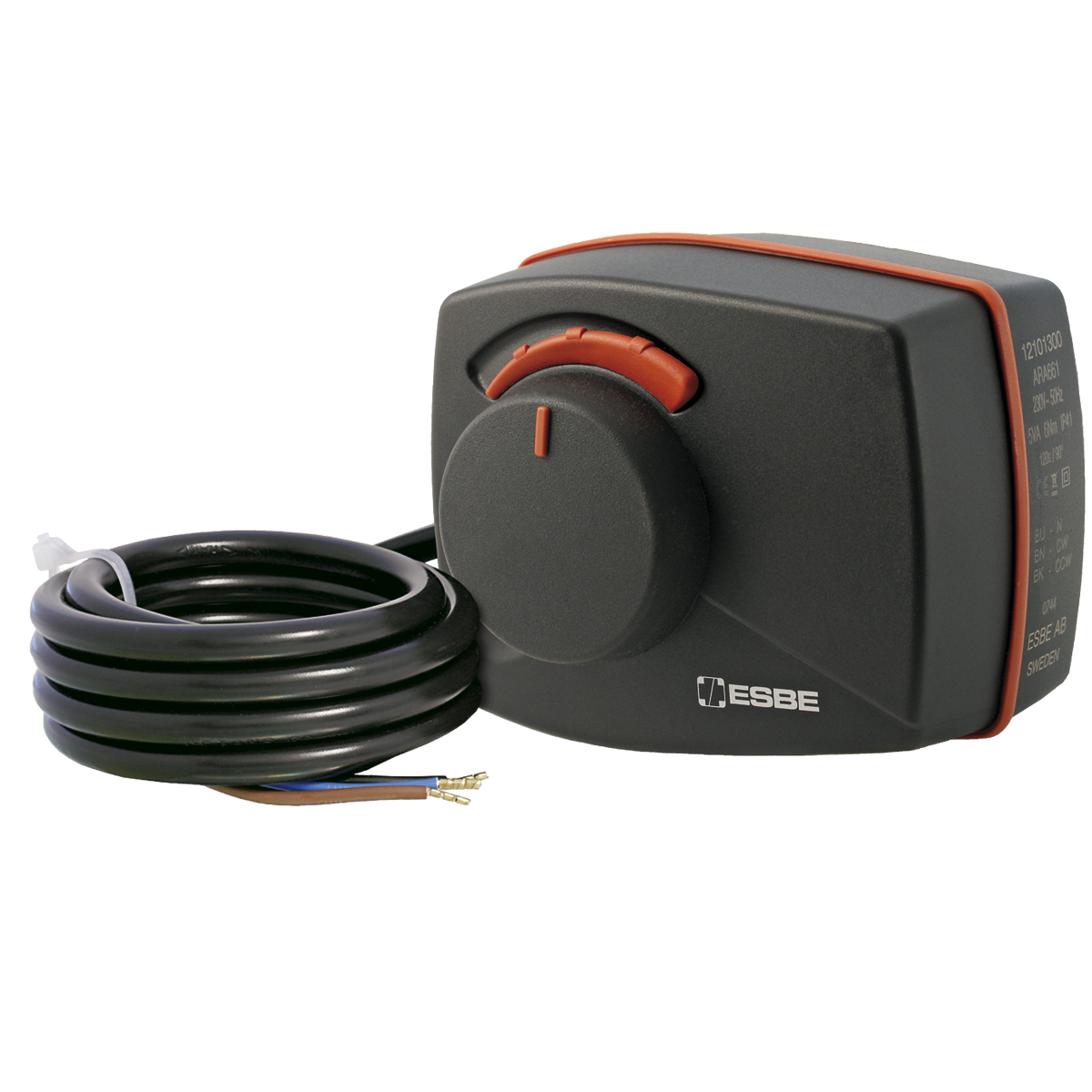

Esbe серии 2-точечный ARA600
Привод Esbe серии ARA600 с 2-точечным сигналом (включить/выключить) подходит для операций отвода совместно с такими клапанами, как VRG230. В этих сферах применения используются только концевые положения рабочего диапазона привода. Компактный привод разработан для управления ротационными клапанами DN 15-50 и имеет рабочий диапазон 90°. Серия легко может управляться вручную при помощи ручки "нажать и повернуть" на передней части крышки. Дополнительный переключатель, доступный как предустановленный или отдельным набором, может быть легко установлен в любую необходимую позицию с помощью оригинального решения.
Номенклатура
Серия ARA600, 2-точечный 24 В переменного тока
| Артикул | Наименование | Примечание | Электропитание В переменного тока | Крутящий момент, Нм | Управляющий сигнал | Время действия 90°, сек | МРЦ |
|---|---|---|---|---|---|---|---|
| 1212 01 00 | ARA637 | Рекомендуется только для клапанов DN15-32 | 24 | 3 | 2-точечное управление SPST | 15 | €252,41 |
| 1212 02 00 | ARA647 | ------ | 24 | 6 | 2-точечное управление SPST | 30 | €252,41 |
| 1212 03 00 | ARA657 | ------ | 24 | 6 | 2-точечное управление SPST | 60 | €0 |
| 1212 04 00 | ARA638 | С предварительно установленным вспомогательным переключателем,Рекомендуется только для клапанов DN15-32 | 24 | 3 | 2-точечное управление SPST | 15 | €0 |
| 1212 05 00 | ARA648 | С предварительно установленным вспомогательным переключателем | 24 | 6 | 2-точечное управление SPST | 30 | €0 |
| 1212 06 00 | ARA658 | С предварительно установленным вспомогательным переключателем | 24 | 6 | 2-точечное управление SPST | 60 | €278,40 |
Серия ARA600, 2-точечный 230 В переменного тока
| Артикул | Наименование | Примечание | Электропитание В переменного тока | Крутящий момент, Нм | Управляющий сигнал | Время действия 90°, сек | МРЦ |
|---|---|---|---|---|---|---|---|
| 1212 07 00 | ARA635 | Рекомендуется только для клапанов DN15-32 | 230 | 3 | 2-точечное управление SPST | 15 | €243,17 |
| 1212 08 00 | ARA645 | ------ | 230 | 6 | 2-точечное управление SPST | 30 | €252,41 |
| 1212 09 00 | ARA655 | Заменяет 1200 27 00 | 230 | 6 | 2-точечное управление SPST | 60 | €249,70 |
| 1212 10 00 | ARA636 | C предварительно установленным вспомогательным переключателем,Рекомендуется только для клапанов DN15-32 | 230 | 3 | 2-точечное управление SPST | 15 | €278,40 |
| 1212 11 00 | ARA646 | C предварительно установленным вспомогательным переключателем | 230 | 6 | 2-точечное управление SPST | 30 | €278,40 |
| 1212 12 00 | ARA656 | C предварительно установленным вспомогательным переключателем,заменяет 1200 29 00 | 230 | 6 | 2-точечное управление SPST | 60 | €278,40 |
Поддержка установки
Электрическое подключение
2-точечный сигнал управления серии ARA635-ARA638, ARA645-ARA648, ARA655-ARA658.
Направление вращения можно выбрать при помощи настройки перемычки.
Направление вращения можно выбрать при помощи настройки перемычки.
Электрическое подключение
Серии ARA641-ARA644, ARA651-ARA654, ARA661-ARA664, ARA671-ARA674
Электрическое подключение

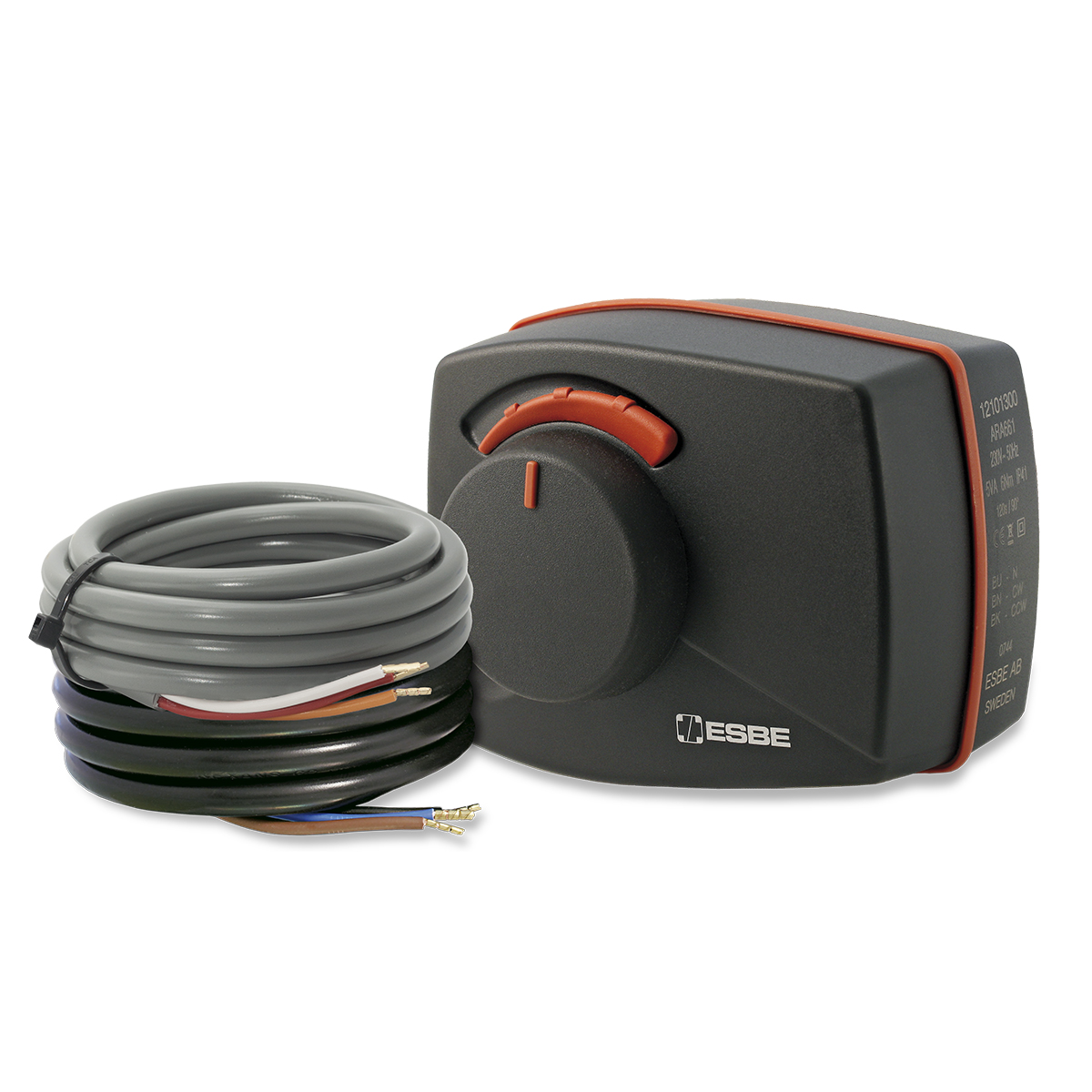

Привод с предварительно установленным вспомогательным выключателем, серии ARA642, ARA644, ARA652, ARA654, ARA662, ARA664, ARA672, ARA674, ARA692, ARA694.
Приводы подключаются при помощи двух отдельных кабелей: один кабель для управления приводом и один кабель для вспомогательного выключателя.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Приводы подключаются при помощи двух отдельных кабелей: один кабель для управления приводом и один кабель для вспомогательного выключателя.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Технические данные
Технические данные
Окружающая температура
макс.: +55 °C
мин.: -5 °C
мин.: -5 °C
Потребление энергии,
24 В: 3 ВА
230 В: 5 ВА
230 В: 5 ВА
Электропитание:
24 В: 24±10% В переменного тока, 50 Гц
230 В: 230±10% В переменного тока, 50 Гц
230 В: 230±10% В переменного тока, 50 Гц
Величина вспомогательного выключателя:
6(3) А 250 В переменного тока
Класс защиты
II
Степень защиты корпуса:
IP41
Масса:
0.4 кг
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)
2D-изображения
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии 2-точечный ARA600
