Ассортимент для любых потребностей.
Доступен вспомогательный переключатель.
Настраиваемый рабочий диапазон.

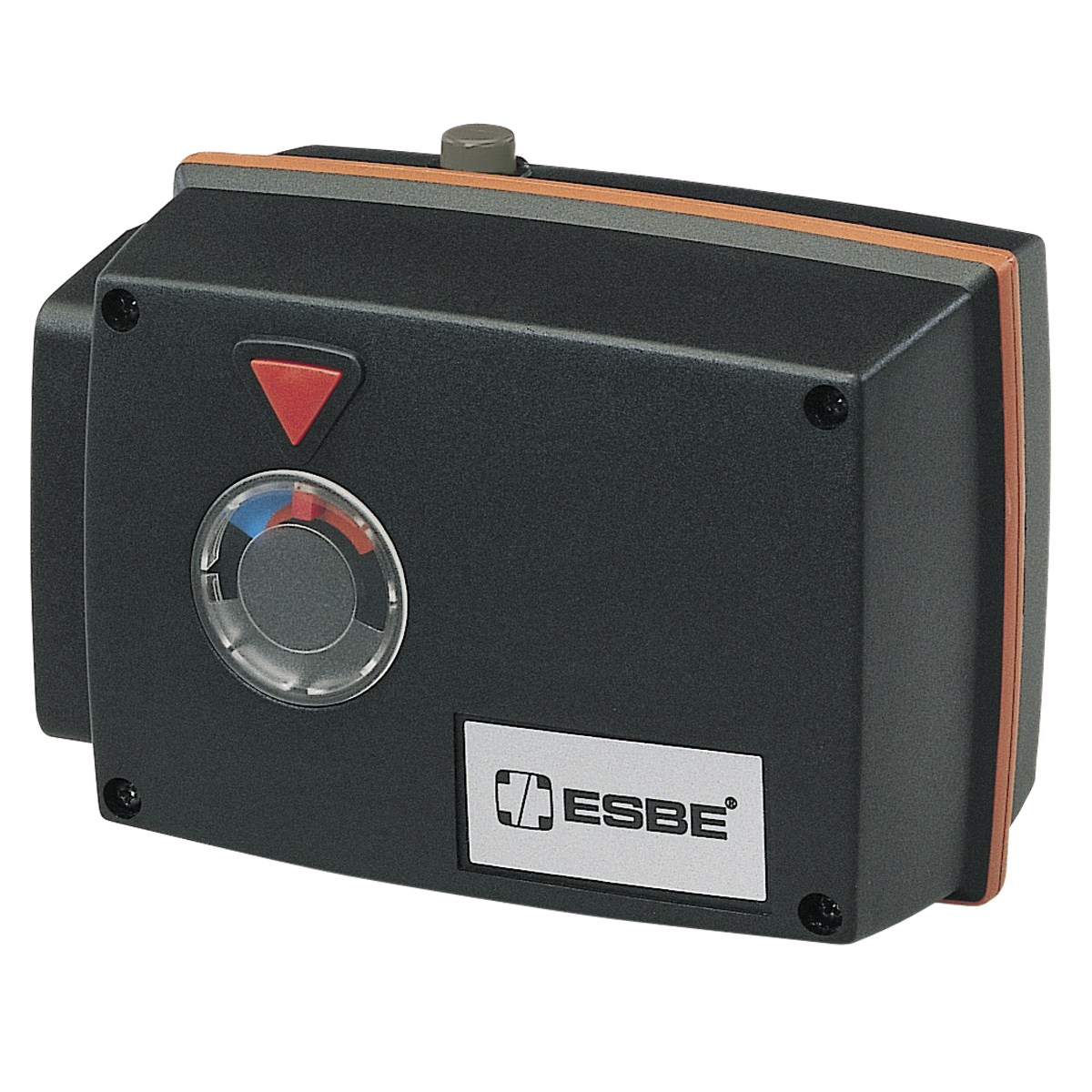

Esbe серии 3-точечный 90
Приводы Esbe cерии 90 3-точечным (включить/выключить) сигналом подходит для операций смешивания совместно с такими клапанами, как 3F и 5MG. В этих сферах применения может быть использовано любое положение рабочего диапазона привода для достижения необходимого уровня смешивания. Привод разработан для работы с ротационными клапанами DN 15-150 и имеет регулируемые кулачковые диски для получения диапазона действия 30°-180° или даже 270° в зависимости от версии. Серия может легко управляться вручную кнопкой выключения и рычагом.
Номенклатура
Серия 90, 3-точечный 24 В переменного тока
| Артикул | Наименование | Примечание | Электропитание В переменного тока | Крутящий момент, Нм | Управляющий сигнал | Время действия 90°, сек | МРЦ |
|---|---|---|---|---|---|---|---|
| 1205 02 00 | 91 | Отдельный вспомогательный переключатель опционально | 24 | 5 | 3-точечное управление SPDT | 15 | €269,74 |
| 1205 04 00 | 91М | С предварительно установленным вспомогательным переключателем | 24 | 5 | 3-точечное управление SPDT | 15 | €0 |
| 1205 06 00 | 92 | Отдельный вспомогательный переключатель опционально | 24 | 15 | 3-точечное управление SPDT | 60 | €254,21 |
| 1205 07 00 | 92-2 | Отдельный вспомогательный переключатель опционально | 24 | 15 | 3-точечное управление SPDT | 120 | €257,37 |
| 1205 09 00 | 92-2М | С предварительно установленным вспомогательным переключателем | 24 | 15 | 3-точечное управление SPDT | 120 | €0 |
| 1205 11 00 | 92М | С предварительно установленным вспомогательным переключателем | 24 | 15 | 3-точечное управление SPDT | 60 | €290,77 |
| 1205 13 00 | 93 | Отдельный вспомогательный переключатель опционально | 24 | 15 | 3-точечное управление SPDT | 240 | €257,37 |
| 1205 15 00 | 93М | С предварительно установленным вспомогательным переключателем | 24 | 15 | 3-точечное управление SPDT | 240 | €0 |
Серия 90, 3-точечный 230 В переменного тока
| Артикул | Наименование | Примечание | Электропитание В переменного тока | Крутящий момент, Нм | Управляющий сигнал | Время действия 90°, сек | МРЦ |
|---|---|---|---|---|---|---|---|
| 1205 17 00 | 94 | Отдельный вспомогательный переключатель опционально | 230 | 5 | 3-точечное управление SPDT | 15 | €257,37 |
| 1205 18 00 | 94М | С предварительно устоновленным вспомогательным переключателем | 230 | 5 | 3-точечное управление SPDT | 15 | €288,62 |
| 1205 19 00 | 95 | Отдельный вспомогательный переключатель опционально | 230 | 15 | 3-точечное управление SPDT | 60 | €203,73 |
| 1205 20 00 | 95-2 | Отдельный вспомогательный переключатель опционально | 230 | 15 | 3-точечное управление SPDT | 120 | €203,73 |
| 1205 21 00 | 95-2М | С предварительно устоновленным вспомогательным переключателем | 230 | 15 | 3-точечное управление SPDT | 120 | €286,99 |
| 1205 22 00 | 95М | С предварительно устоновленным вспомогательным переключателем | 230 | 15 | 3-точечное управление SPDT | 60 | €286,99 |
| 1205 23 00 | 96 | Отдельный вспомогательный переключатель опционально | 230 | 15 | 3-точечное управление SPDT | 240 | €254,21 |
| 1205 24 00 | 96М | С предварительно устоновленным вспомогательным переключателем | 230 | 15 | 3-точечное управление SPDT | 240 | €290,77 |
| 1205 33 00 | 95-270М | С предварительно установленным вспомогательным переключателем,Диапазон действия 270° | 230 | 5 | 3-точечное управление SPDT | 50 | €0 |
Поддержка установки
Электрическое подключение
Привод, Арт. номер. 1205 02 00, 1205 06 00, 1205 07 00, 1205 13 00, 1205 17 00, 1205 19 00, 1205 20 00, 1205 23 00
Электрическое подключение
Привод с предварительно установленным вспомогательным выключателем, Арт. номер. 1205 (04) 00, (09), (11), (15), (18), (21), (22), (24), [33].
Эти приводы оборудованы одним вспомогательным выключателем. Для установки позиции переключателя, удалите крышку привода и поверните кулачок втулки в желаемую позицию.
Эти приводы оборудованы одним вспомогательным выключателем. Для установки позиции переключателя, удалите крышку привода и поверните кулачок втулки в желаемую позицию.
Технические данные
Технические данные
Окружающая температура
макс.: +55 °C
мин.: -15 °C
мин.: -15 °C
Потребление энергии,
230 В: 5 ВА
24 В: 2 ВА
24 В: 2 ВА
Электропитание:
24 В: 24±10% В переменного тока, 50 Гц
230 В: 230±10% В переменного тока, 50 Гц
230 В: 230±10% В переменного тока, 50 Гц
Величина вспомогательного выключателя:
6(3) А 250 В переменного тока
Класс защиты
II
Степень защиты корпуса:
IP54
Масса:
0.8 кг
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
EMC 2014/30/EU
RoHS 2011/65/EU
