Ассортимент для любых потребностей.
Доступен вспомогательный переключатель.
Надежная и тихая работа.
Совершенная согласованность между клапаном и приводами ESBE.

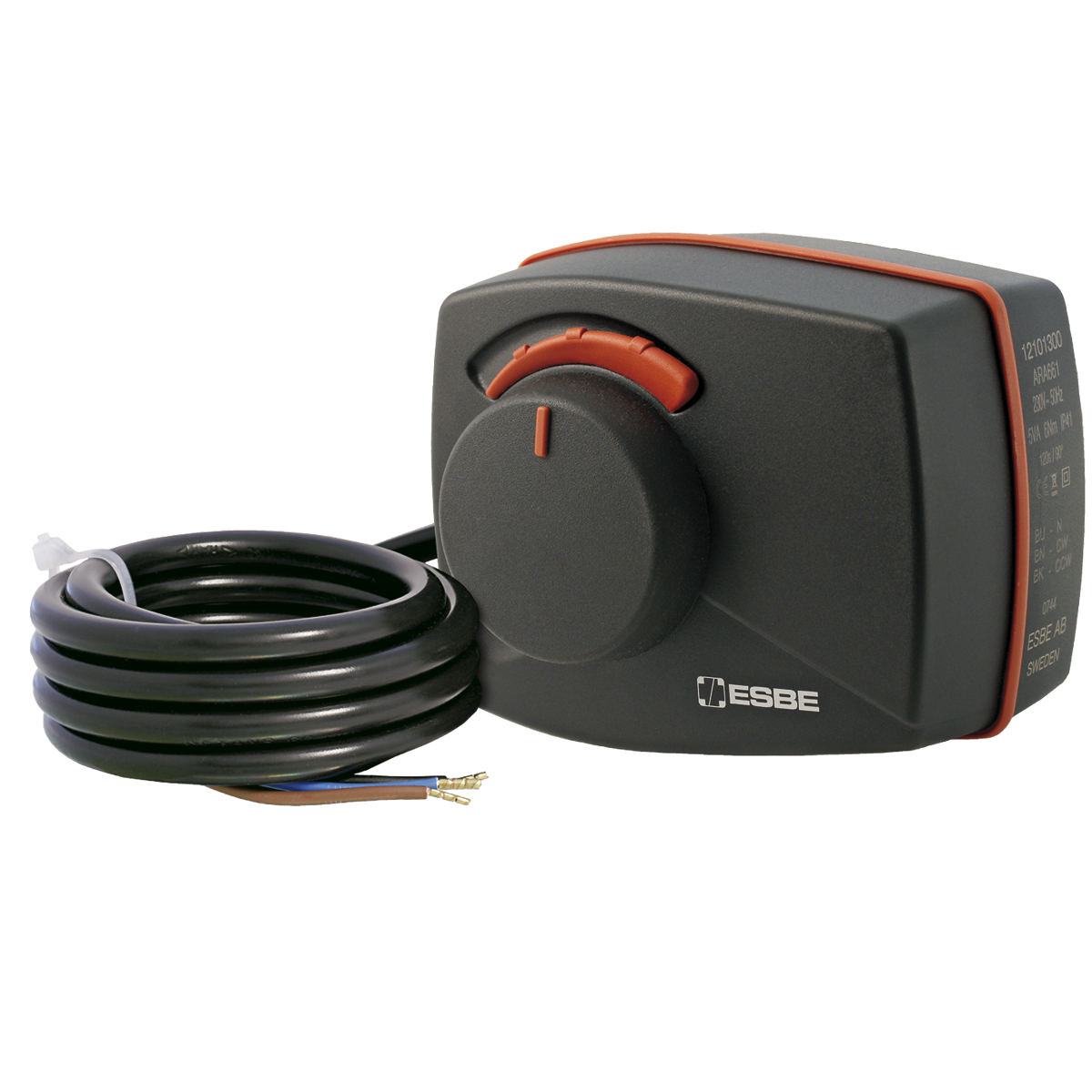

Esbe серии 3-точечный ARA600
Привод Esbe серии ARA600 с 3-точечным (открыть/закрыть) сигналом подходит для операций смешивания совместно с такими клапанами, как VRG130 и VRB140. В этих сферах применения может быть использовано любое положение рабочего диапазона привода для достижения необходимого уровня смешивания. Компактный привод разработан для управления ротационными клапанами DN 15-50 и имеет рабочий диапазон 90°. Серия легко может управляться вручную при помощи ручки "нажать и повернуть" на передней части крышки. Дополнительный переключатель, доступный как предустановленный или отдельным набором, может быть легко установлен в любую необходимую позицию с помощью оригинального решения.
Номенклатура
Размеры установки для
приводов серии ARA600 со
смесительными клапанами
ESBE VRG100, VRG200,
VRG300 и VRB100.
Размеры установки для
приводов серии ARA600 со
смесительными клапанами
ESBE VRG100, VRG200,
VRG300 и VRB100.
Серия ARA600, 3-точечный 24 В переменного тока
| Артикул | Наименование | Примечание | Электропитание В переменного тока | Крутящий момент, Нм | Управляющий сигнал | Время действия 90°, сек | МРЦ |
|---|---|---|---|---|---|---|---|
| 1210 01 00 | ARA643 | ------ | 24 | 6 | 3-точечное управление SPDT | 30 | €219,01 |
| 1210 02 00 | ARA653 | ------ | 24 | 6 | 3-точечное управление SPDT | 60 | €219,01 |
| 1210 03 00 | ARA663 | заменяет 1200 01 00 | 24 | 6 | 3-точечное управление SPDT | 120 | €215,80 |
| 1210 04 00 | ARA673 | заменяет 1200 08 00 | 24 | 6 | 3-точечное управление SPDT | 240 | €219,01 |
| 1210 05 00 | ARA693 | ------ | 24 | 6 | 3-точечное управление SPDT | 120/240/480/1200 | €252,41 |
| 1210 06 00 | ARA644 | C предварительно установленным вспомогательным переключателем | 24 | 6 | 3-точечное управление SPDT | 30 | €0 |
| 1210 07 00 | ARA654 | C предварительно установленным вспомогательным переключателем | 24 | 6 | 3-точечное управление SPDT | 60 | €252,41 |
| 1210 08 00 | ARA664 | C предварительно установленным вспомогательным переключателем,заменяет 1200 05 00 | 24 | 6 | 3-точечное управление SPDT | 120 | €252,41 |
| 1210 09 00 | ARA674 | C предварительно установленным вспомогательным переключателем,заменяет 1200 09 00 | 24 | 6 | 3-точечное управление SPDT | 240 | €0 |
| 1210 10 00 | ARA694 | C предварительно установленным вспомогательным переключателем | 24 | 6 | 3-точечное управление SPDT | 120/240/480/1200 | €0 |
Серия ARA600, 3-точечный 230 В переменного тока
| Артикул | Наименование | Примечание | Электропитание В переменного тока | Крутящий момент, Нм | Управляющий сигнал | Время действия 90°, сек | МРЦ |
|---|---|---|---|---|---|---|---|
| 1210 11 00 | ARA641 | ------ | 230 | 6 | 3-точечное управление SPDT | 30 | €217,38 |
| 1210 12 00 | ARA651 | Заменяет 1200 10 00 | 230 | 6 | 3-точечное управление SPDT | 60 | €160,75 |
| 1210 13 00 | ARA661 | Заменяет 1200 14 00 | 230 | 6 | 3-точечное управление SPDT | 120 | €160,75 |
| 1210 14 00 | ARA671 | Заменяет 1200 20 00 | 230 | 6 | 3-точечное управление SPDT | 240 | €217,38 |
| 1210 15 00 | ARA691 | Заменяет 1200 21 00 | 230 | 6 | 3-точечное управление SPDT | 120/240/480/1200 | €252,41 |
| 1210 16 00 | ARA642 | С предварительно установленным вспомогательным переключателем | 230 | 6 | 3-точечное управление SPDT | 30 | €252,41 |
| 1210 17 00 | ARA652 | С предварительно установленным вспомогательным переключателем,заменяет 1200 11 00 | 230 | 6 | 3-точечное управление SPDT | 60 | €249,70 |
| 1210 18 00 | ARA662 | С предварительно установленным вспомогательным переключателем,заменяет 1200 15 00 | 230 | 6 | 3-точечное управление SPDT | 120 | €249,70 |
| 1210 19 00 | ARA672 | С предварительно установленным вспомогательным переключателем,заменяет 1200 23 00 | 230 | 6 | 3-точечное управление SPDT | 240 | €252,41 |
| 1210 20 00 | ARA692 | С предварительно установленным вспомогательным переключателем,заменяет 1200 22 00 | 230 | 6 | 3-точечное управление SPDT | 120/240/480/1200 | €0 |
Поддержка установки
Электрическое подключение

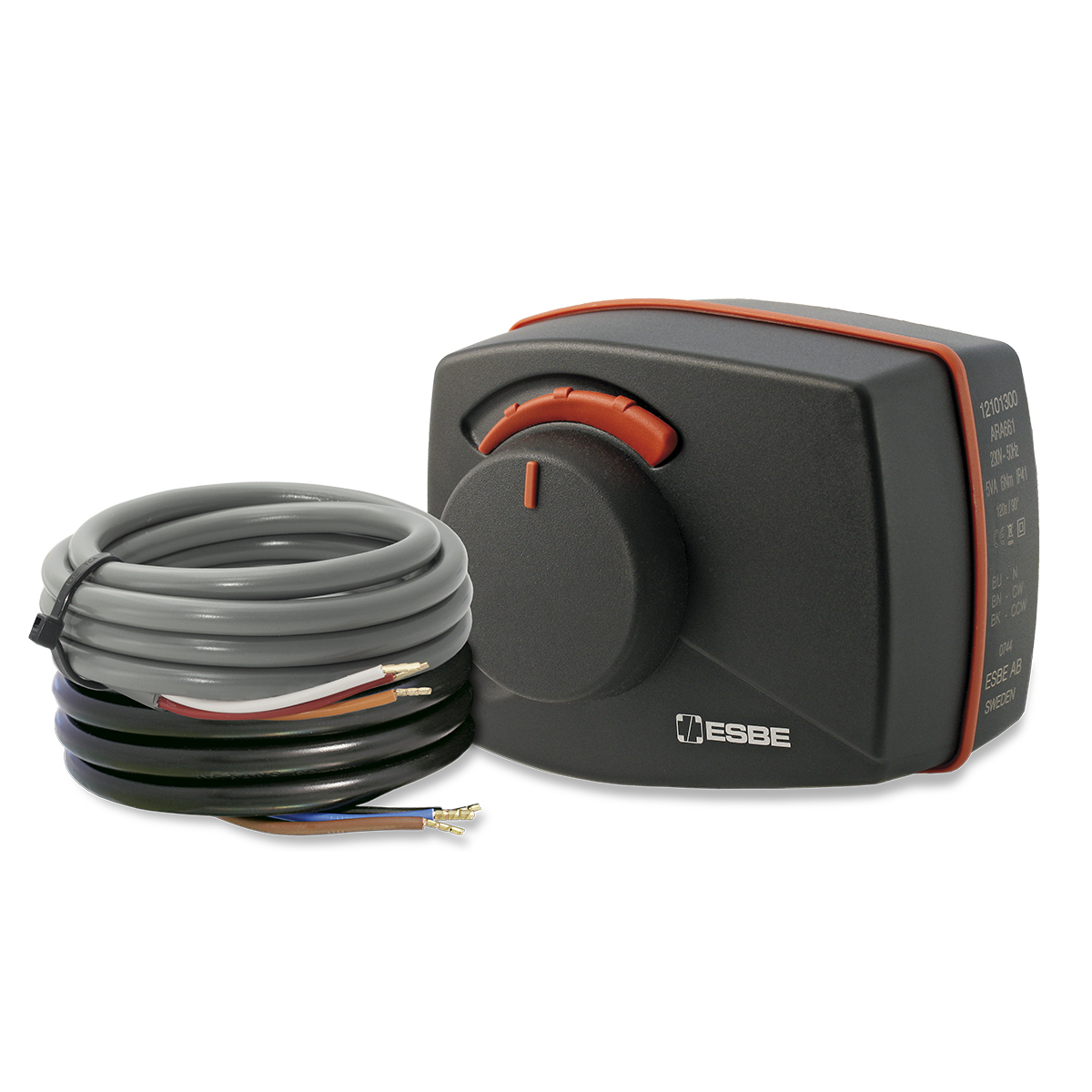

Серии ARA641-ARA644, ARA651-ARA654, ARA661-ARA664, ARA671-ARA674. Привод с предварительно установленным вспомогательным выключателем, серии ARA642, ARA644, ARA652, ARA654, ARA662, ARA664, ARA672, ARA674, ARA692, ARA694.
Электрическое подключение
Приводы подключаются при помощи двух отдельных кабелей: один кабель для управления приводом и один кабель для вспомогательного выключателя.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Технические данные
Технические данные
Окружающая температура
макс.: +55 °C
мин.: -5 °C
мин.: -5 °C
Потребление энергии,
24 В: 3 ВА
230 В: 5 ВА
230 В: 5 ВА
Электропитание:
24 В: 24±10% В переменного тока, 50 Гц
230 В: 230±10% В переменного тока, 50 Гц
230 В: 230±10% В переменного тока, 50 Гц
Величина вспомогательного выключателя:
6(3) А 250 В переменного тока
Класс защиты
II
Степень защиты корпуса:
IP41
Масса:
0.4 кг
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)
2D-изображения
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Опции для Esbe серии 3-точечный ARA600
Запасные части для Esbe серии 3-точечный ARA600
