Возможны различные типы управляющих сигналов.
Доступен вспомогательный переключатель.
Превосходная регулировка, надежная и тихая работа.
Совершенная согласованность между приводом и клапаном ESBE.

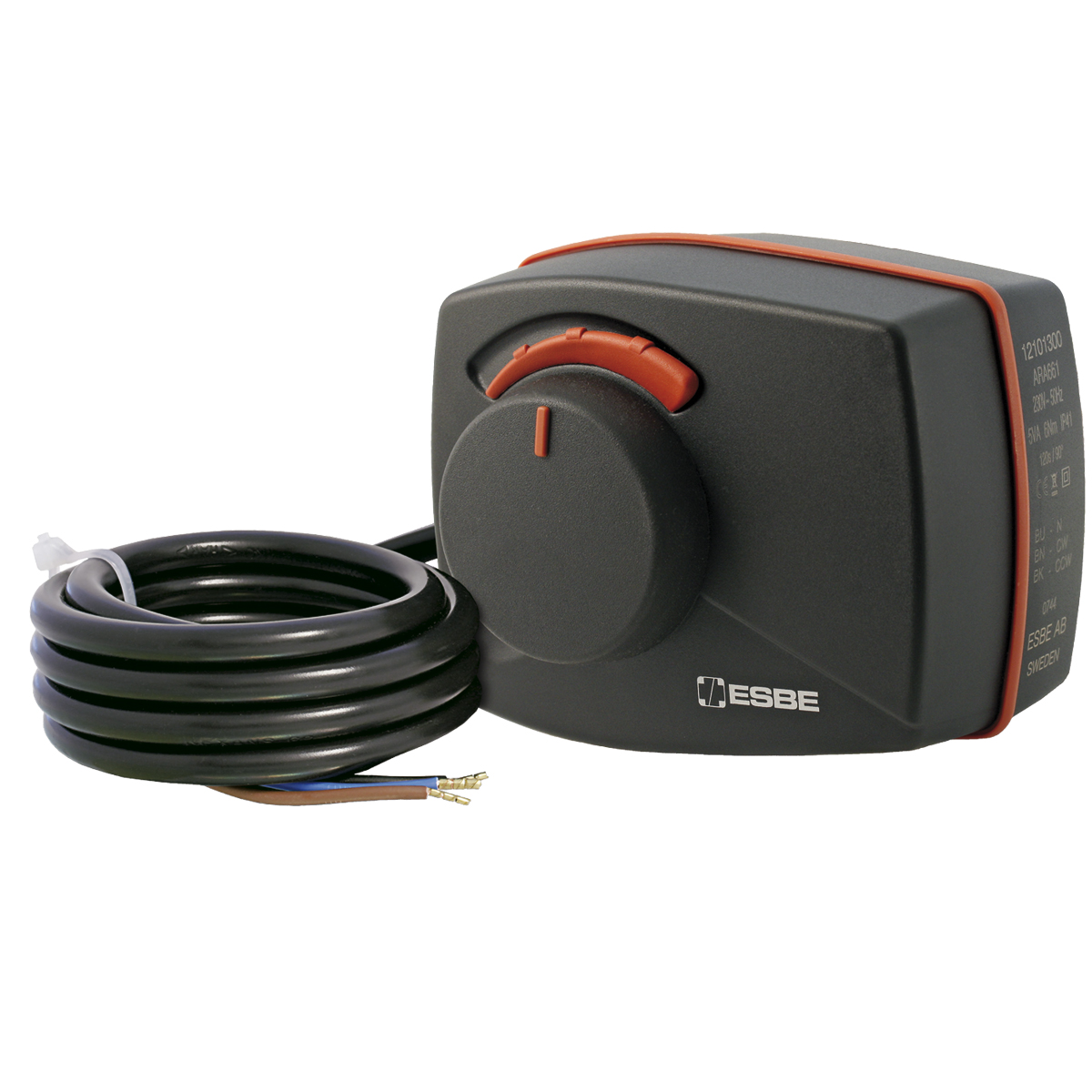

Esbe серии Пропорциональный ARA600
Привод Esbe cерии ARA600 с пропорциональным (напряжение/ток) сигналом подходит для операций смешивания совместно с клапанами VRG130 и VRB140. В этих сферах применения может быть использовано любое положение рабочего диапазона привода для достижения необходимого уровня смешивания. Привод управляется напряжением или токовым управляющим сигналом и обеспечивает более точную работу привода и клапана.
Номенклатура
Размеры установки для приводов серии ARA600 со смесительными клапанами ESBE VRG100, VRG200, VRG300 и VRB100.
Размеры установки для приводов серии ARA600 со смесительными клапанами ESBE VRG100, VRG200, VRG300 и VRB100.
Серия ARA600, пропорциональный 24 В переменного/постоянного тока
| Артикул | Наименование | Примечание | Электропитание В переменного тока | Крутящий момент, Нм | Управляющий сигнал | Время действия 90°, сек | МРЦ |
|---|---|---|---|---|---|---|---|
| 1252 01 00 | ARA639 | Заменяет 1250 01 00 | 24 | 6 | 0..10 В, 2..10 В, 0..20 мА, 4..20 мА | 15/30/60/120 | €256,67 |
| 1252 02 00 | ARA659 | ------ | 24 | 6 | 0..10 В, 2..10 В, 0..20 мА, 4..20 мА | 45/120 | €190,73 |
Поддержка установки
Электрическое подключение
Серии ARA641-ARA644, ARA651-ARA654, ARA661-ARA664, ARA671-ARA674.
Привод с предварительно установленным вспомогательным выключателем, серии ARA642, ARA644, ARA652, ARA654, ARA662, ARA664, ARA672, ARA674, ARA692, ARA694.
Привод с предварительно установленным вспомогательным выключателем, серии ARA642, ARA644, ARA652, ARA654, ARA662, ARA664, ARA672, ARA674, ARA692, ARA694.
Электрическое подключение
Приводы подключаются при помощи двух отдельных кабелей: один кабель для управления приводом и один кабель для вспомогательного выключателя.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Для установки позиции переключателя, удалите рукоятку привода и поверните зелёный кулачок втулки в желаемую позицию.
Технические данные
Технические данные
Окружающая температура
макс.: +55 °C
мин.: -5 °C
мин.: -5 °C
Потребление энергии,
Номинальное, AC: 5 Вт
Номинальное, DC: 2.5 Вт
Допустимое, AC: ARA639, 11 ВА
Допустимое, AC: ARA659, 8 ВА
Допустимое, DC: ARA639, 6 ВА
Допустимое, DC: ARA659, 4 ВА
Номинальное, DC: 2.5 Вт
Допустимое, AC: ARA639, 11 ВА
Допустимое, AC: ARA659, 8 ВА
Допустимое, DC: ARA639, 6 ВА
Допустимое, DC: ARA659, 4 ВА
Электропитание:
24 ± 10% В перем.тока/пост.тока, 50/60 Гц
Величина вспомогательного выключателя:
6(3) А 250 В переменного тока
Класс защиты
II
Степень защиты корпуса:
IP41
Масса:
0.4 кг
Соответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
Трехмерный чертеж (файл stp)
2D-изображения
зображение
Сертификаты
Инструкция по установке
Спецификация
Аксессуары и запасные части
Опции для Esbe серии Пропорциональный ARA600
Запасные части для Esbe серии Пропорциональный ARA600
