Все в одном, легкая установка
Защита от ошпаривания и легионеллы
Точность регулировки

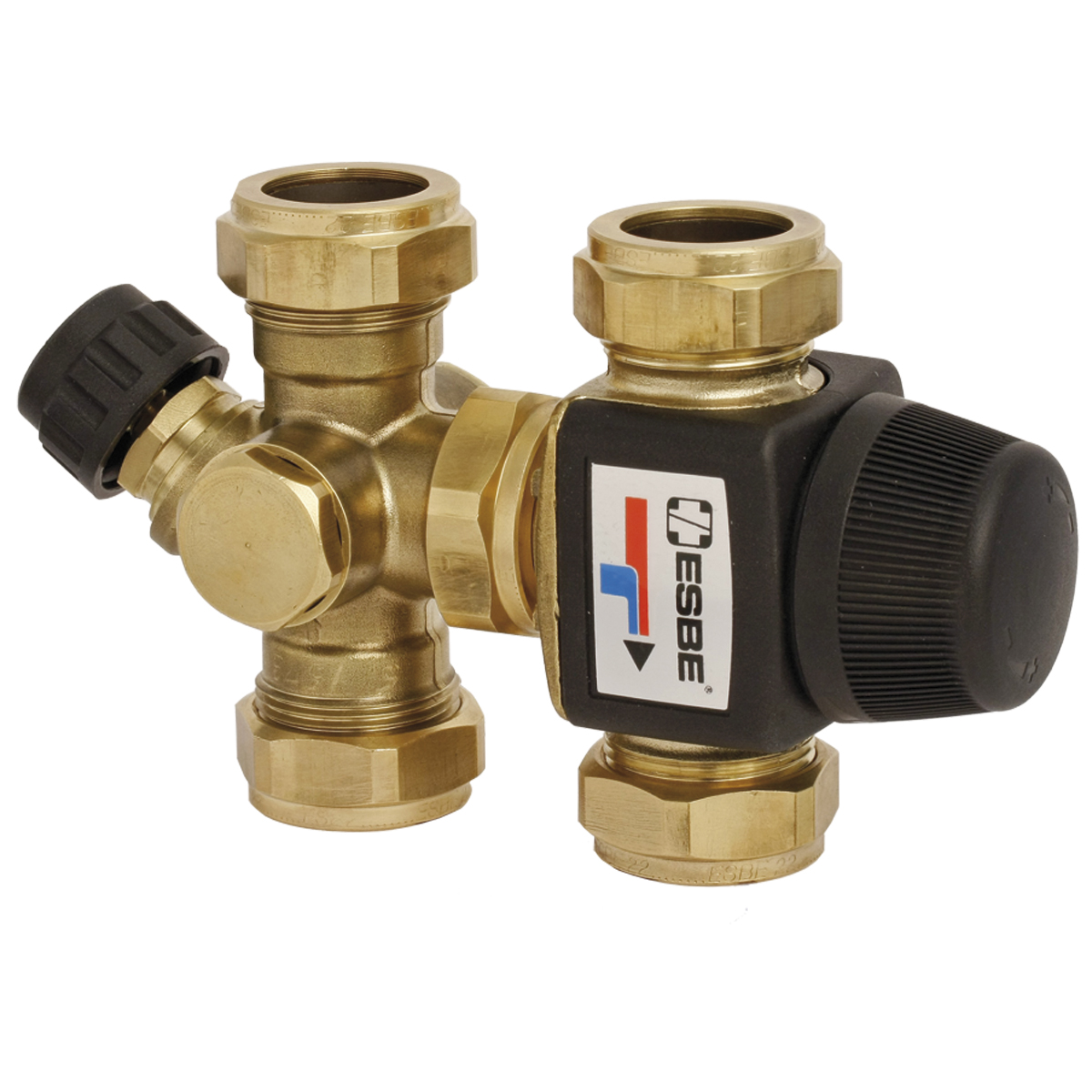

Esbe серии VMB400

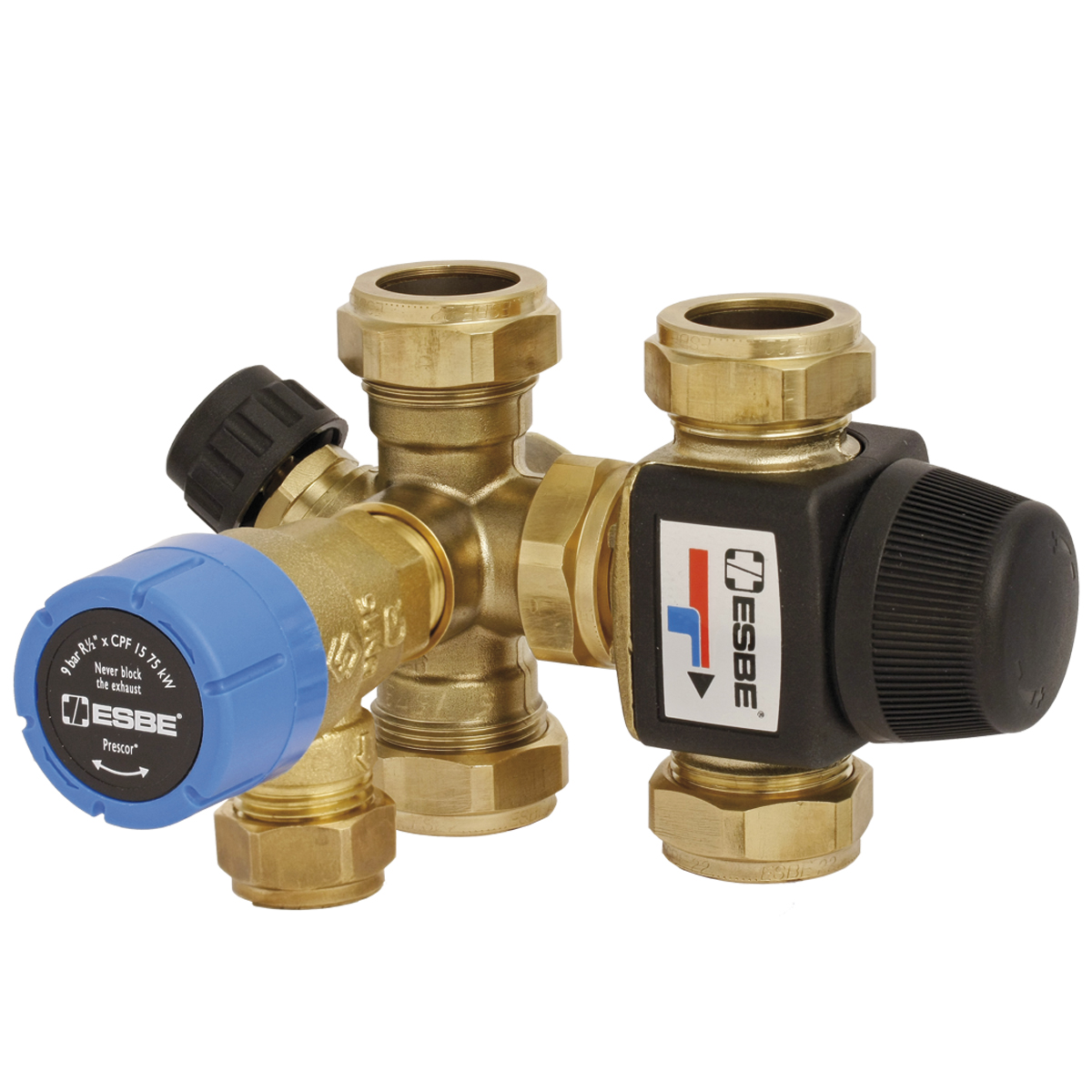

Комбинированные клапаны серии VMB400 используются для накопительных баков горячей воды. Сочетание клапанов включает в себя обратный клапан, отключающее устройство и подключение для предохранительного клапана, вакуумный клапан и т.д. Поступающая горячая вода регулируется в диапазоне температур от 35 до 60 °C с помощью термостатических смесительных клапанов.
Номенклатура
Серия VMB400, компрессионный фитинг
| Артикул | Наименование | KVS | Соединение Е | Соединение F | А | B | C | D | F | Заменяет | Предохранительный клапан МПа | DN | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3150 20 00 | VMB423 | 1,1 | CPF 15 мм | G ½" | 165 | 53 | приблизительно 55 | 86 | 15 | 3150 06 00 | ------ | 15 | €0 |
| 3150 21 00 | VMB423 | 1,6 | CPF 22 мм | G ½" | 165 | 53 | 52-60 | 86 | 22 | 3150 01 00 | ------ | 20 | €0 |
| 3150 22 00 | VMB423 | 1,6 | CPF 22 мм | G ½" | 165 | 53 | 52-60 | 86 | 22 | 3150 09 00 | 0,6 | 20 | €0 |
| 3150 23 00 | VMB423 | 1,6 | CPF 22 мм | G ½" | 165 | 53 | 52-60 | 86 | 22 | 3150 03 00 | 0,7 | 20 | €0 |
| 3150 24 00 | VMB423 | 1,6 | CPF 22 мм | G ½" | 165 | 53 | 52-60 | 86 | 22 | 3150 02 00 | 0,9 | 20 | €0 |
| 3150 25 00 | VMB423 | 1,6 | CPF 22 мм | G ½" | 165 | 53 | 52-60 | 86 | 22 | ------ | 1,0 | 20 | €0 |
| 3150 26 00 | VMB423 | 1,1 | CPF 15 мм | G ½" | 165 | 53 | приблизительно 55 | 86 | 15 | ------ | 1,0 | 15 | €0 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Макс. перепад давления
смешивание: 0.3 MПa
Температура теплоносителя
макс.: +95 °C
Температурный диапазон,
35-60 °C
Стабильность температуры
± 2 °C
Соединения
Внутренняя резьба (G): ISO 228/1
Компрессионный фитинг (CPF): EN 1254-2
Компрессионный фитинг (CPF): EN 1254-2
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
Загрузки
Здесь можно загрузить информацию, напрямую связанную с продуктом. Дополнительная информация размещена в разделе поддержка
2D-изображения
Сертификаты
Спецификация
Аксессуары и запасные части
Запасные части для Esbe серии VMB400
