Esbe серии VMC300, VMC500
Серии VMC300/VMC500 предназначены для систем бытового горячего водоснабжения с двумя источниками. Компактный Solar Kit обеспечивает оптимизированное использование энергии, защиту от ожогов и удобство. Использование только термостатических (неэлектрических) компонентов делает устройство в высшей степени автономным и обеспечивает очень простую установку.
Номенклатура

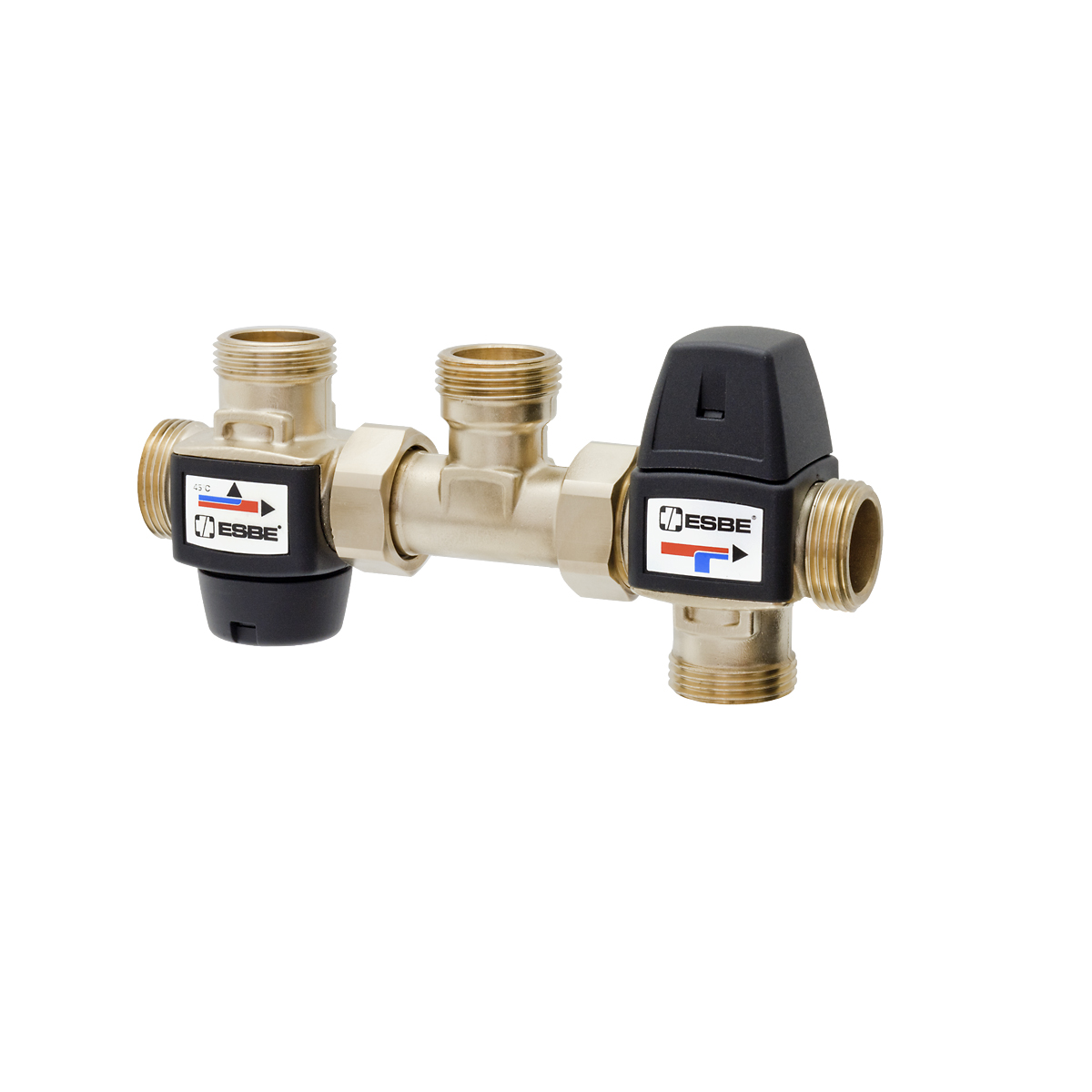

Серия VMC322, наружная резьба

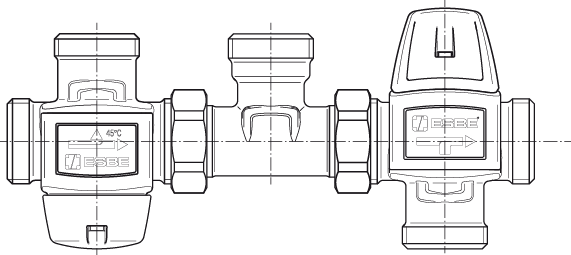

| Артикул | Наименование | Точка переключения °C | KVS | Соединение K | А | B | C | D | E | F | G | H | J | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3152 10 00 | VMC322 | 45 | 1,5 | G 1" | 206 | 42 | 52 | 46 | 42 | 42 | 35 | 68 | 136 | €0 |
| 3152 11 00 | VMC322 | 50 | 1,5 | G 1" | 206 | 42 | 52 | 46 | 42 | 42 | 35 | 68 | 136 | €0 |
| 3152 12 00 | VMC322 | 60 | 1,5 | G 1" | 206 | 42 | 52 | 46 | 42 | 42 | 35 | 68 | 136 | €0 |

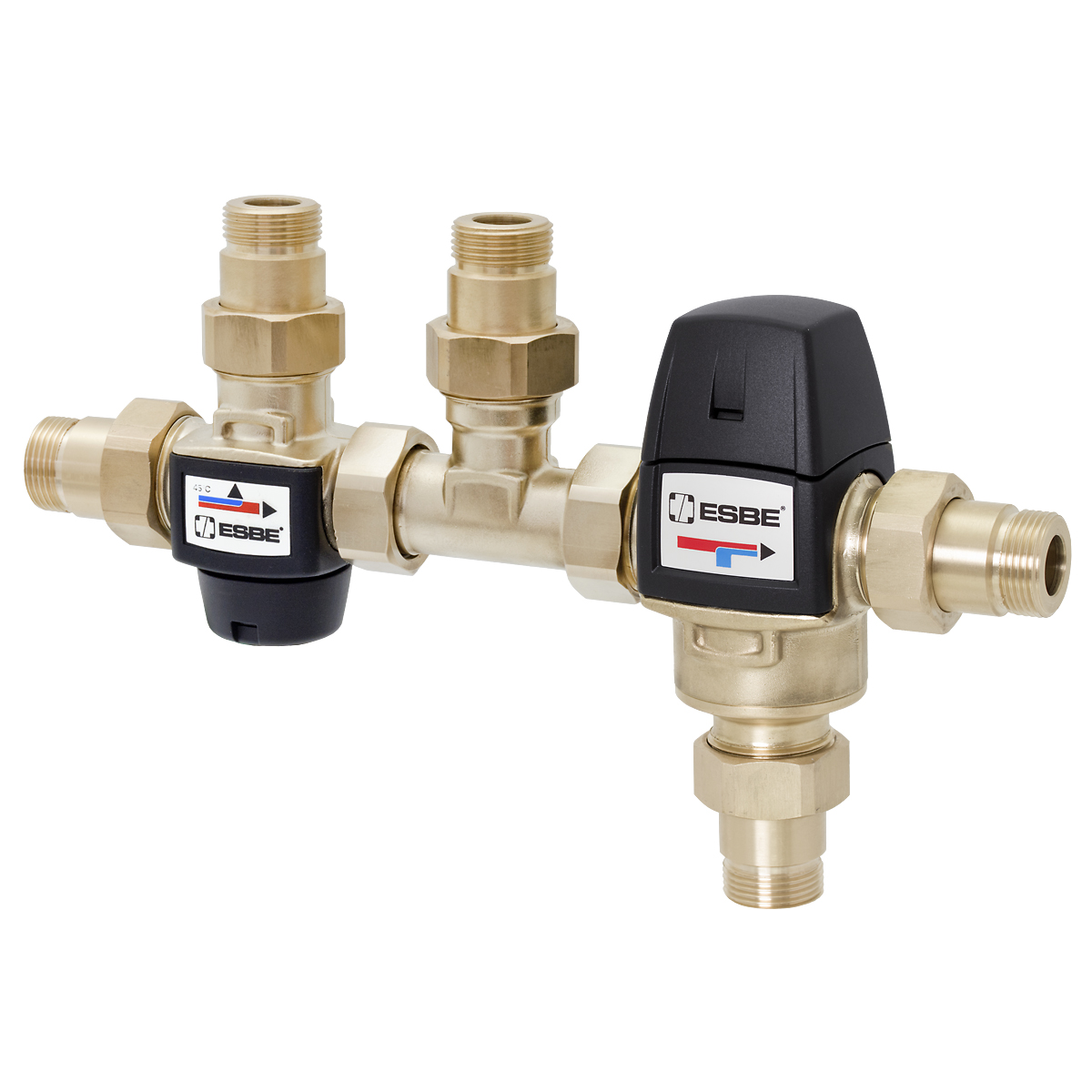

Серия VMC322, с переходниками
| Артикул | Наименование | Точка переключения °C | KVS | Соединение K | Соединение L | А | B | C | D | E | F | G | H | J | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3152 13 00 | VMC322 | 45 | 1,4 | G 1" | G 3/4" | 286 | 82 | 52 | 46 | 42 | 42 | 75 | 68 | 136 | €0 |
| 3152 14 00 | VMC322 | 50 | 1,4 | G 1" | G 3/4" | 286 | 82 | 52 | 46 | 42 | 42 | 75 | 68 | 136 | €0 |
| 3152 15 00 | VMC322 | 60 | 1,4 | G 1" | G 3/4" | 286 | 82 | 52 | 46 | 42 | 42 | 75 | 68 | 136 | €0 |

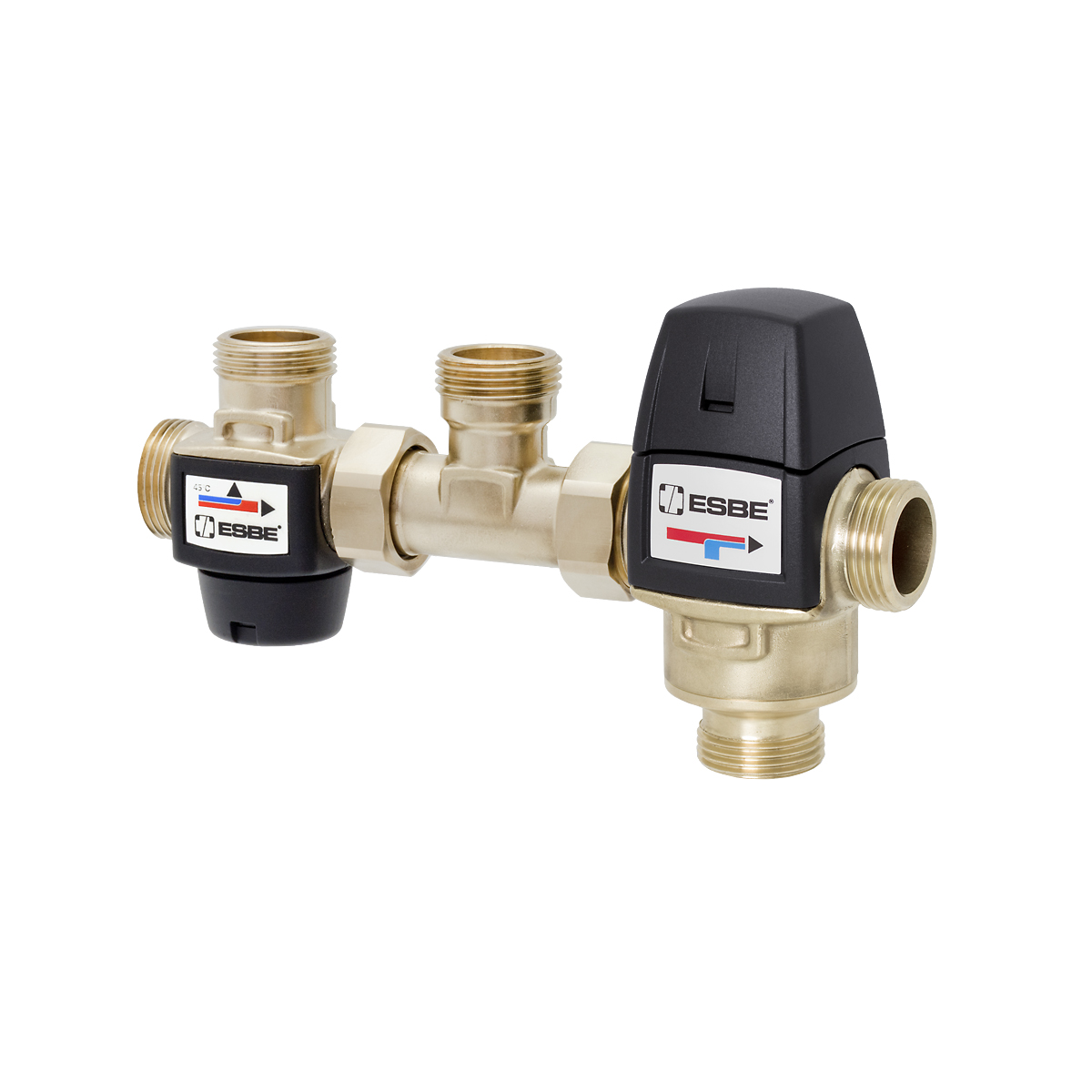

Серия VMC522, наружная резьба
| Артикул | Наименование | Точка переключения °C | KVS | Соединение K | А | B | C | D | E | F | G | H | J | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3152 30 00 | VMC522 | 45 | 2,5 | G 1" | 220 | 62 | 60 | 56 | 42 | 42 | 35 | 68 | 143 | €0 |
| 3152 31 00 | VMC522 | 50 | 2,5 | G 1" | 220 | 62 | 60 | 56 | 42 | 42 | 35 | 68 | 143 | €0 |
| 3152 32 00 | VMC522 | 60 | 2,5 | G 1" | 220 | 62 | 60 | 56 | 42 | 42 | 35 | 68 | 143 | €0 |

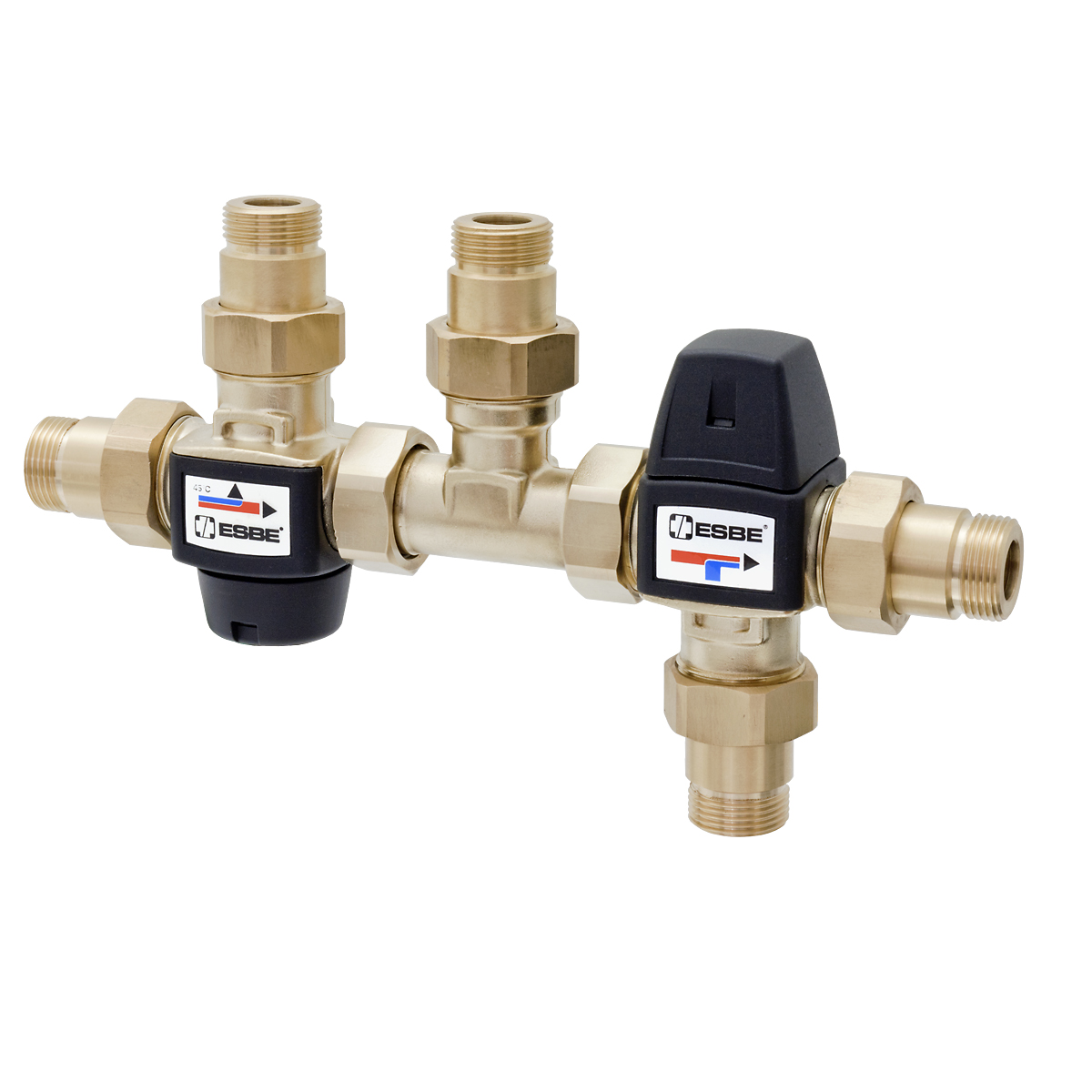

Серия VMC522, с переходниками
| Артикул | Наименование | Точка переключения °C | KVS | Соединение K | Соединение L | А | B | C | D | E | F | G | H | J | МРЦ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3152 33 00 | VMC522 | 45 | 2,3 | G 1" | G 3/4" | 300 | 102 | 60 | 56 | 42 | 42 | 75 | 68 | 143 | €0 |
| 3152 34 00 | VMC522 | 50 | 2,3 | G 1" | G 3/4" | 300 | 102 | 60 | 56 | 42 | 42 | 75 | 68 | 143 | €0 |
| 3152 35 00 | VMC522 | 60 | 2,3 | G 1" | G 3/4" | 300 | 102 | 60 | 56 | 42 | 42 | 75 | 68 | 143 | €0 |
Поддержка установки
Примеры установки
Технические данные
Технические данные
Класс давления
PN10
Максимальный поток из коллектора
VMC300: 0.7 л/с
VMC500: 1.0 л/с
VMC500: 1.0 л/с
Температура воды из коллектора,
макс.: 95 °C
Отводной диапазон закрытия,
45°C: ± 2 °C
50°C, 60°C: ± 3 °C
50°C, 60°C: ± 3 °C
Температурная стабильность исходящей воды
VMC300: ± 2 °C
VMC500: ± 4 °C
VMC500: ± 4 °C
Температурный диапазон,
смесительный клапан: VMC300: 35-60 °C
смесительный клапан: VMC500: 45-65 °C
смесительный клапан: VMC500: 45-65 °C
погрешность точки переключения:
±1 °C
Температура из дополнительного источника энергии:
макс. 95 °C
Соединения
Наружная резьба (G), ISO 228/1
Наружная резьба (R): EN 10226-1
Наружная резьба (R): EN 10226-1
Материал
Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR
Соответствие
PED 2014/68/EU
статья 4.3
статья 4.3
